TMS320F28003x （F28003x） 是 C2000? 實時微控制器系列的成員，該系列可擴展、超低延遲器件專為提高電力電子效率而設計，包括但不限于：高功率密度、高開關頻率，并支持使用 GaN 和 SiC 技術。
*附件：tms320f280034-q1.pdf

這些應用包括：

• 電機驅動
• 電器
• 混合動力、電動和動力總成系統
• 太陽能和電動汽車充電
• 數字電源
• 車身電子和照明
• 測試和測量

實時控制子系統基于 TI 的 32 位 C28x DSP 內核，可為從片上閃存或 SRAM 運行的浮點或定點代碼提供 120 MHz 的信號處理性能。浮點單元 （FPU）、三角數學單元 （TMU） 和 VCRC（循環冗余校驗）擴展指令集進一步增強了 C28x CPU，加快了對實時控制系統至關重要的常見算法。

CLA 允許從主 C28x CPU 中大量卸載常見任務。CLA 是一個獨立的 32 位浮點數學加速器，與 CPU 并行執行。此外，CLA 具有自己的專用內存資源，可以直接訪問典型控制系統中所需的關鍵外設。支持 ANSI C 的子集是標準配置，硬件斷點和硬件任務切換等關鍵功能也是如此。

F28003x 支持高達 384KB （192KW） 的閃存，分為三個 128KB （64KW） 存儲區，支持并行編程和執行。還提供高達 69KB （34.5KW） 的片上 SRAM 以補充閃存。

F28003x 上的實時固件更新硬件增強功能允許從舊固件快速切換到新固件，從而在更新設備固件時最大限度地減少應用程序停機時間。

高性能模擬模塊集成在 F28003x 實時微控制器 （MCU） 上，并與處理和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。16 個 PWM 通道，均支持與頻率無關的分辨率模式，支持控制各種功率級，從三相逆變器到功率因數校正和高級多級功率拓?fù)洹?/p>

包含可配置邏輯塊 （CLB） 允許用戶添加自定義邏輯，并可能將類似 FPGA 的功能集成到 C2000 實時 MCU 中。

通過各種行業標準通信端口（如 SPI、SCI、I2C、PMBus、LIN、CAN 和 CAN FD）支持接口，并提供多個引腳多路復用選項以實現最佳信號放置。快速串行接口 （FSI） 可在隔離邊界上實現高達 200Mbps 的穩健通信。

C2000 平臺的新功能是主機接口控制器 （HIC），這是一個高吞吐量接口，允許外部主機直接訪問 TMS320F28003x 的資源。

特性

• TMS320C28x 32 位 DSP 內核，120MHz
  • IEEE 754 浮點單元 （FPU）
    • 支持快速整數除法 （FINTDIV）
  • 三角數學單元 （TMU）
    • 支持非線性比例積分微分 （NLPID） 控制
  • CRC 引擎和指令 （VCRC）
  • 10 個硬件斷點（使用 ERAD）
• 可編程控制律加速器 （CLA）
  • 120兆赫
  • IEEE 754 單精度浮點指令
  • 獨立于主 CPU 執行代碼
• 片上存儲器
  • 384KB （192KW） 閃存（受 ECC 保護），跨三個獨立存儲區
  • 69KB （34.5KW） 的 RAM（受 ECC 保護）
  • 安全
    • JTAGLOCK 鎖
    • 零引腳啟動
    • 雙區安全
• 時鐘和系統控制
  • 兩個內部 10MHz 振蕩器
  • 晶體振蕩器或外部時鐘輸入
  • 窗口式看門狗定時器模塊
  • 缺少時鐘檢測電路
  • 雙時鐘比較器 （DCC）
• 3.3V I/O 設計
  • 內部 VREG 生成允許單電源設計
  • 掉電復位 （BOR） 電路
• 系統外圍設備
  • 6 通道直接內存訪問 （DMA） 控制器
  • 55 個可單獨編程的多路復用通用輸入/輸出 （GPIO） 引腳
  • 模擬引腳上有 23 個數字輸入
  • 模擬引腳 （AGPIO） 上的 2 個數字輸入/輸出
  • 增強型外設中斷擴展 （ePIE）
  • 多種低功耗模式 （LPM） 支持
  • 嵌入式實時分析和診斷 （ERAD）
  • 唯一標識 （UID） 號
• 通信外圍設備
  • 一個電源管理總線 （PMBus） 接口
  • 兩個內部集成電路 （I2C） 接口
  • 一個控制器局域網 （CAN/DCAN） 總線端口
  • 一個具有靈活數據速率 （CAN FD/MCAN） 總線端口的控制器局域網
  • 兩個串行外設接口 （SPI） 端口
  • 兩個 UART 兼容串行通信接口 （SCI）
  • 兩個兼容 UART 的本地互連網絡 （LIN） 接口
  • 快速串行接口 （FSI），帶 1 個發射器和 1 個接收器（高達 200Mbps）
• 模擬系統
  • 三個 4MSPS、12 位模數轉換器 （ADC）
    • 多達 23 個外部通道（包括 2 個 gpdac 輸出）
    • 每個 ADC 四個集成后處理模塊 （PPB）
  • 四個窗口式比較器 （CMPSS），帶 12 位參考數模轉換器 （DAC）
    • 數字毛刺濾波器
  • 兩個 12 位緩沖 DAC 輸出
• 增強的控制外設
  • 16 個 ePWM 通道，其中 8 個通道具有高分辨率功能（150 ps 分辨率）
    • 集成死區支持
    • 集成硬件跳閘區 （TZ）
  • 三個增強型捕獲 （eCAP） 模塊
    • 高分辨率捕獲 （HRCAP） 可在三個 eCAP 模塊之一上使用
  • 兩個增強型正交編碼器脈沖 （eQEP） 模塊，支持 CW/CCW作模式
  • 8 個 Σ-Δ 濾波器模塊 （SDFM） 輸入通道（每個通道 2 個并行濾波器）
    • 標準 SDFM 數據過濾
    • Comparator filter 用于對高估或低估情況采取快速作
  • 嵌入式圖形發生器 （EPG）
• 可配置邏輯塊 （CLB）
  • 4 張
  • 增強現有的外設功能
  • 支持位置管理器解決方案
• 主機接口控制器 （HIC）
  • 從外部主機訪問內部存儲器
• 背景 CRC （BGCRC）
  • 對 32 位數據進行單周期 CRC 計算
• 高級加密標準 （AES） 加速器
• 實時固件更新 （LFU）
  • 從舊固件到新固件的快速上下文切換
  • 閃存庫擦除時間改進
• 診斷特征
  • 內存開機自檢 （MPOST）
  • 硬件內置自檢 （HWBIST）
• 符合功能安全標準（僅限 PZ 和 Q100 PM 封裝）
  • 專為功能安全應用而開發
  • 提供有助于 ISO 26262 和 IEC 61508 系統設計的文檔
  • 系統能力高達 ASIL D 和 SIL 3
  • 硬件功能高達 ASIL B 和 SIL 2
• 安全相關認證
  • TüV SüD 的 ISO 26262 認證，最高可達 ASIL B 和 SIL 2（僅限 PZ 和 Q100 PM 套件）
• 套餐選項：
  • 100 引腳扁平四方扁平封裝 （LQFP） [后綴 PZ]
  • 80 引腳扁平四方扁平封裝 （LQFP） [PN 后綴]
  • 64 引腳 （LQFP） [后綴 PM]
  • 48 引腳 （LQFP） [PT 后綴]
• 溫度選項：
  • 自然空氣 （TA）：–40°C 至 125°C
  • 結點 （TJ）：–40°C 至 150°C

參數

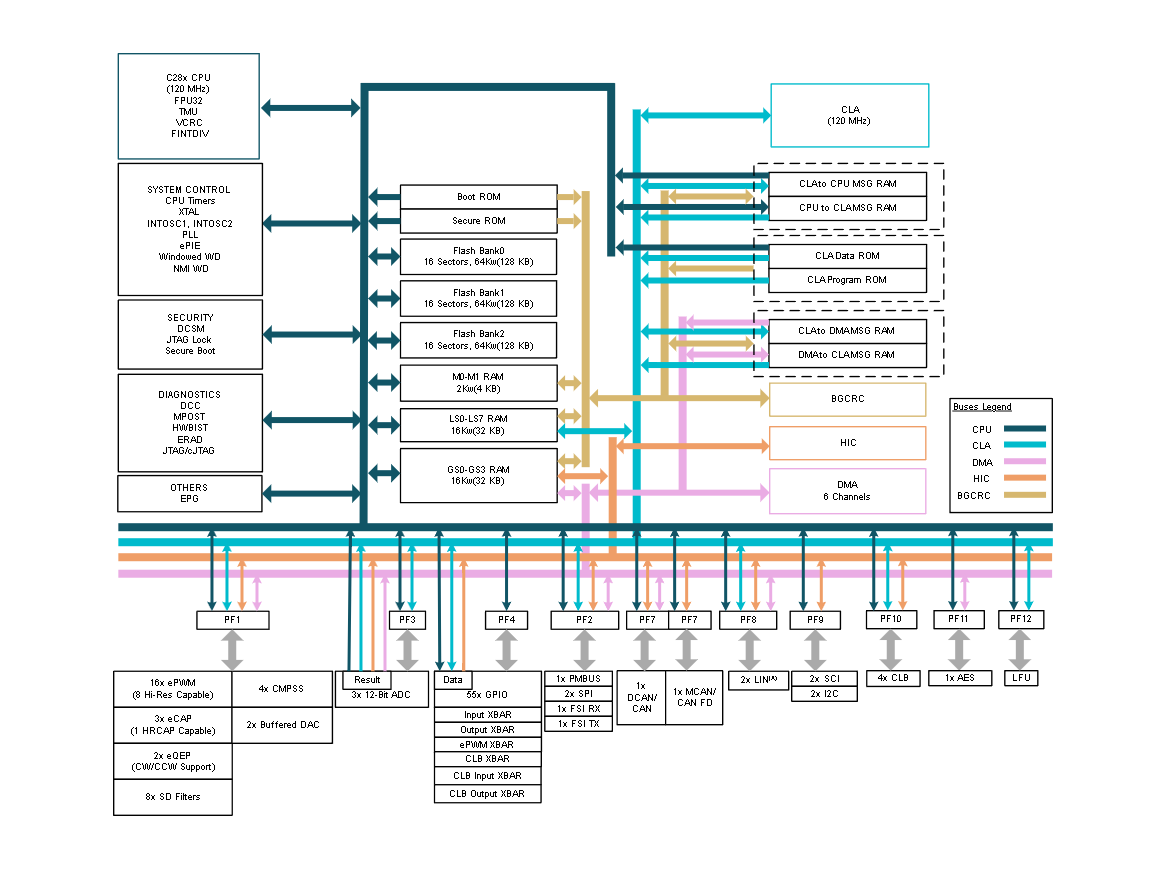

方框圖

1. 概述

TMS320F280034-Q1 是一款基于 C2000? 實時控制微控制器（MCU）系列的產品，專為高效電源電子應用設計。它集成了高性能的模擬和數字外設，以及增強的控制律加速器（CLA），以支持復雜的實時控制算法。

2. 核心特性

2.1 處理器與加速器

• ?C28x CPU?：32位定點處理器，提供120MHz的信號處理能力。
• ? 浮點運算單元（FPU） ?：增強浮點運算能力。
• ? 控制律加速器（CLA） ?：獨立的32位浮點數學加速器，與CPU并行執行，支持高達8個任務或中斷服務例程。
• ? Trigonometric Math Unit（TMU） ?：支持快速執行常見的三角函數和算術運算。

2.2 內存與存儲

• ?閃存?：384KB（192KW）ECC保護的閃存，分為三個獨立的閃存銀行。
• ?RAM?：69KB（34.5KW）ECC保護的RAM。
• ?安全特性?：包括JTAG鎖、零引腳啟動、雙區安全等。

2.3 模擬與數字外設

• ?ADC?：三個12位ADC，提供精確和高效的模擬信號管理。
• ?ePWM/HRPWM?：增強型脈寬調制器，支持高精度電機控制。
• ?eCAP/eQEP?：增強型捕獲模塊和增強型正交編碼器脈沖模塊，用于精確的位置和速度測量。
• ?CMPSS?：比較器子系統，支持多達8個窗口比較器。

2.4 通信接口

• ?SCI/SPI/I2C?：支持多種串行通信協議。
• ?CAN/LIN?：控制器局域網和本地互連網絡接口，支持工業通信標準。
• ?FSI?：高速串行接口，支持高吞吐量數據傳輸。

3. 應用領域

• ?工業電機驅動?
• ?太陽能逆變器?
• ?數字電源?
• ?電動汽車和交通運輸?
• ?電機控制?
• ?傳感和信號處理?

4. 開發工具與支持

• ? 集成開發環境（IDE） ?：支持Code Composer Studio?。
• ?SysConfig工具?：自動選擇滿足輸入要求的pinmux設置。
• ?文檔與培訓資源?：提供詳細的技術參考手冊、用戶指南和在線培訓資源。

5. 封裝與可訂購信息

• ?封裝類型?：LQFP，包括PZ（100引腳）、PN（80引腳）、PM（64引腳）和PT（48引腳）等多種封裝選項。
• ?可訂購信息?：提供詳細的封裝尺寸、機械特性和可訂購部件號。

6. 安全性與功能性

• ?安全特性?：包括JTAG鎖、零引腳啟動和雙區安全，保護代碼免受未授權訪問。
• ?功能性安全?：符合ISO 26262/IEC 61508標準，支持功能安全應用。
