TMS320F280013x （F280013x） 是 C2000? 實時微控制器系列的成員，該系列可擴展、超低延遲器件專為提高電力電子效率而設計。

實時控制子系統基于 TI 的 32 位 C28x DSP 內核，可為從片上閃存或 SRAM 運行的浮點或定點代碼提供 120 MHz 的信號處理性能。C28x CPU 由三角數學單元 （TMU） 進一步提升，加快了對實時控制系統至關重要的常見算法。
*附件：tms320f2800133.pdf

F280013x 支持高達 256KB （128KW） 的閃存。還提供高達 36KB （18KW） 的片上 SRAM 作為閃存的補充。

高性能模擬模塊集成到 F280013x 實時微控制器 （MCU） 中，并與處理和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。14 個 PWM 通道支持控制各種功率級，從三相逆變器到功率因數校正和其他高級多級功率拓撲。

通過各種行業標準通信端口（如 SPI、SCI、I2C 和 CAN）支持接口，并提供多個引腳多路復用選項以實現最佳信號放置。

特性

• 實時處理
  • 120MHz C28x 32 位 DSP CPU
  • 在實時信號鏈性能上相當于基于 240MHz Arm? Cortex-M7? 的器件（請參閱展示 C2000?控制 MCU 優化信號鏈的實時基準測試應用說明）
  • 浮點單元 （FPU） 可實現更精確的數學計算
  • 三角數學單元 （TMU） 加速了對實時控制系統至關重要的算法
• 片上存儲器
  • 256KB （128KW） 單組閃存（ECC 保護）
  • 36KB （18KW） RAM （ECC/奇偶校驗保護）
  • 安全
    • JTAGLOCK 鎖
    • 零引腳啟動
    • 雙區安全
• 時鐘和系統控制
  • 兩個內部 10MHz 振蕩器
  • 外部電阻器支持，以提高內部振蕩器性能 （ExtR）
  • 晶體振蕩器或外部時鐘輸入
  • 窗口式看門狗定時器模塊
  • 缺少時鐘檢測電路
  • 雙時鐘比較器 （DCC）
• 3.3V I/O 設計
  • 內部 VREG 生成
  • 掉電復位 （BOR） 電路
• 系統外圍設備
  • 38 個可單獨編程的多路復用通用輸入/輸出 （GPIO） 引腳（11 個與模擬共享）
  • 模擬引腳上的 10 個數字輸入
  • 增強型外設中斷擴展 （ePIE）
  • 多種低功耗模式 （LPM） 支持
  • 唯一標識 （UID） 號
• 通信外圍設備
  • 兩個內部集成電路 （I2C） 接口
  • 一個控制器局域網 （CAN/DCAN） 總線端口
  • 1 個串行外設接口 （SPI） 端口
  • 三個 UART 兼容串行通信接口 （SCI）
• 模擬系統
  • 兩個 4MSPS、12 位模數轉換器 （ADC）
    • 多達 21 個外部通道（11 個與 GPIO 共享）
    • 每個 ADC 四個集成后處理模塊 （PPB）
  • 一個帶有 12 位參考數模轉換器 （DAC） 的窗口式比較器 （CMPSS）
    • 數字毛刺濾波器
    • COMPDACOUT（11 位）
  • 三個窗口比較器 （CMPSS_LITE），帶有 9.5 位有效基準 DAC
    • 數字毛刺濾波器
• 增強的控制外設
  • 14 個 ePWM 通道，其中 2 個通道具有高分辨率能力（150 ps 分辨率）
    • 集成死區支持
    • 集成硬件跳閘區 （TZ）
  • 兩個增強型捕獲 （eCAP） 模塊
  • 一個增強型正交編碼器脈沖 （eQEP） 模塊，支持 CW/CCW作模式
  • 嵌入式圖形發生器 （EPG）
• 用于 SW AES 的 CMAC 密鑰（128 位）
• 套餐選項：
  • 64 引腳扁平四方扁平封裝 （LQFP） [后綴 PM]
  • 48 引腳 LQFP [后綴 PT]
  • 48 引腳超薄四方扁平封裝無引線 （VQFN） [RGZ 后綴]
  • 32 針 VQFN [后綴 RHB]
• 溫度選項：
  • 環境溫度 （T A）：–40°C 至 125°C

參數

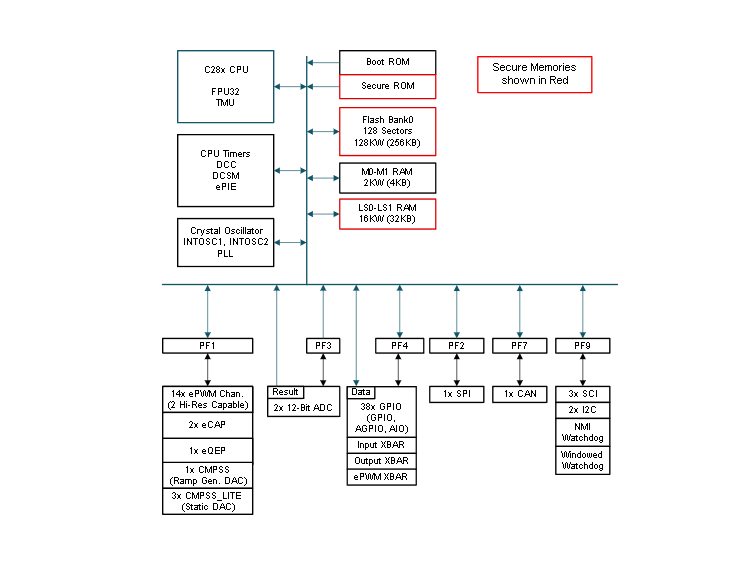

方框圖

1. 主要特性

• ?處理器核心?：32位鎖步雙核TMS320C28x，主頻達120MHz，集成IEEE 754浮點運算單元（FPU）和三角函數運算單元（TMU）。
• ?存儲?：256KB單銀行閃存（ECC保護），36KB RAM（ECC/奇偶校驗保護），以及安全特性如JTAGLOCK和Zero-pin Boot。
• ?外設接口?：包括ADC、CMPSS（比較器子系統）、ePWM（增強型脈寬調制器）、eCAP（增強型捕獲模塊）、eQEP（增強型正交編碼器脈沖模塊）、CAN、I2C、SCI、SPI等。

2. 封裝與引腳

• ?封裝類型?：提供多種封裝選項，如LQFP和VQFN。
• ?引腳配置?：詳細列出了各引腳的功能、屬性、信號描述及復用情況，包括GPIO、ADC、I2C、SPI、UART等多種功能的引腳分配。

3. 電源與電氣特性

• ?電源電壓?：核心電壓VDD為1.2V，I/O電壓VDDIO為3.3V。
• ?功耗?：提供了不同操作模式下的典型功耗數據，包括IDLE、STANDBY和HALT模式下的電流消耗。
• ?電氣特性?：詳細列出了ADC、CMPSS、ePWM、GPIO等外設的電氣參數和時序要求。

4. 系統與時鐘

• ?時鐘源?：支持內部振蕩器（INTOSC1和INTOSC2）和外部晶體振蕩器（XTAL），并提供了詳細的時鐘配置和PLL設置指南。
• ?復位與時序?：包括上電復位（POR）、掉電復位（BOR）和看門狗復位等多種復位源，以及詳細的復位時序圖。

5. 模擬外設

• ?ADC?：12位分辨率，多個采樣保持電路（S/H），支持同步和異步采樣模式。
• ?溫度傳感器?：集成溫度傳感器，用于監測芯片溫度。
• ?CMPSS?：比較器子系統，包含多個可編程比較器和DAC，支持窗口比較和遲滯比較等功能。

6. 控制外設

• ?ePWM?：增強型脈寬調制器，支持高分辨率PWM（HRPWM）和死區控制等功能。
• ?eCAP?：增強型捕獲模塊，用于測量時間間隔和編碼信號。
• ?eQEP?：增強型正交編碼器脈沖模塊，用于解碼旋轉編碼器的位置和速度信息。

7. 通信外設

• ?CAN?：控制器局域網模塊，支持ISO11898-1標準。
• ?I2C?：支持主/從模式，快速模式（Fast-mode）下數據傳輸速率可達400Kbps。
• ?SCI?：串行通信接口，支持全雙工和半雙工通信。
• ?SPI?：串行外設接口，支持主/從模式，多種時鐘極性和相位配置。

8. 安全與保護

• ?安全特性?：包括JTAGLOCK、Zero-pin Boot、代碼安全模塊（CSM）等，保護芯片免受未授權訪問和篡改。
• ?看門狗定時器?：用于監控系統運行狀態，防止軟件死鎖。

9. 應用領域

• 適用于需要高精度控制和高性能數據處理的應用場景，如電機控制、電源管理、工業自動化等。

10. 開發支持

• 提供了豐富的開發工具和軟件支持，包括編譯器、調試器、示例代碼等。
• 詳細的文檔和參考手冊，幫助開發者快速上手和設計應用。
