TMS320F280015x （F280015x）是成本優化的 C2000 實時微控制器系列的成員，該系列可擴展、超低延遲器件專為提高電力電子的效率而設計。
*附件：tms320f2800155.pdf

TMS320F280015x 具有雙 32 位 C28x 鎖步 CPU，使該器件能夠在沒有太多軟件開銷的情況下達到 ASIL B 功能安全器件評級。實時控制子系統基于 TI 的 32 位 C28x DSP 內核，可為從片上閃存或 SRAM 運行的浮點或定點代碼提供 120MHz 的信號處理性能。三角數學單元（TMU）和 VCRC（循環冗余校驗）擴展指令集進一步增強了 C28x CPU，加快了對實時控制系統至關重要的常見算法。

F280015x 支持高達 256KB （128KW）的閃存。還提供高達 36KB （18KW）的片上 SRAM 作為閃存的補充。

高性能模擬模塊集成在 F280015x 實時微控制器（MCU）上，并與處理和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。14 個 PWM 通道支持控制各種功率級，從三相逆變器到功率因數校正和其他高級多級功率拓?fù)洹?/p>

通過各種行業標準通信端口（如 PMBUS、SPI、SCI、LIN、I2C、CAN 和 CAN FD）支持接口，并提供多個引腳多路復用選項以實現最佳信號放置。

特性

120MHz 時具有 32 位鎖步雙通道 TMS320C28x 內核
- IEEE 754 浮點單元（FPU）
- 三角數學單元（TMU）
- CRC 引擎和指令（VCRC）
片上存儲器
- 256KB （128KW）單組閃存（ECC 保護）
- 36KB （18KW） RAM（ECC/奇偶校驗保護）
- 安全
  - JTAGLOCK 鎖
  - 零引腳啟動
  - 雙區安全
時鐘和系統控制
- 兩個內部 10MHz 振蕩器
- 晶體振蕩器或外部時鐘輸入
- 窗口式看門狗定時器模塊
- 缺少時鐘檢測電路
- 雙時鐘比較器（DCC）
1.2V 內核，3.3V I/O 設計
- 用于產生 1.2V 的內部 VREG
- 掉電復位（BOR）電路
系統外圍設備
- 52 個可單獨編程的多路復用通用輸入/輸出（GPIO）引腳（11 個與模擬共享）
- 模擬引腳上的 10 個數字輸入
- 增強型外設中斷擴展（ePIE）
- 多種低功耗模式（LPM）支持
- 唯一標識（UID）號
通信外圍設備
- 一個電源管理總線（PMBus）接口
- 兩個內部集成電路（I2C）接口
- 一個控制器局域網 （CAN/DCAN）總線端口
- 一個具有靈活數據速率（CAN FD/MCAN）總線端口的控制器局域網
- 一個串行外設接口（SPI）端口
- 三個 UART 兼容串行通信接口（SCI）
- 一個兼容 UART 的本地互連網絡 （LIN）接口
模擬系統
- 兩個 4MSPS、12 位模數轉換器（ADC）
  - 多達 21 個外部通道（11 個與 GPIO 共享）
  - 每個 ADC 四個集成后處理模塊（PPB）
- 一個帶有 12 位參考數模轉換器（DAC）的窗口式比較器（CMPSS）
  - 數字毛刺濾波器
  - COMPDACOUT （11 位）
- 三個窗口比較器（CMPSS_LITE），帶有 9.5 位有效基準 DAC
增強的控制外設
- 14 個 ePWM 通道，其中 4 個通道具有高分辨率能力（150ps 分辨率）
  - 集成死區支持
  - 集成硬件跳閘區 （TZ）
- 三個增強型捕獲（eCAP）模塊
- 兩個增強型正交編碼器脈沖（eQEP）模塊，支持 CW/CCW作模式
- 嵌入式圖形發生器（EPG）
用于 SW AES 的 CMAC 密鑰（128 位）
診斷特征
- 內存開機自檢（MPOST）
符合功能安全標準
- 專為功能安全應用而開發
- 提供有助于 ISO 26262 和 IEC 61508 系統設計的文檔
- 系統能力高達 ASIL D 和 SIL 3
- 硬件完整性高達 ASIL B 和 SIL 2
安全相關認證
- TüV SüD 的 ISO 26262 認證，最高可達 ASIL B
- TüV SüD 的 IEC 61508 認證高達 SIL 2
套餐選項：
- 80 引腳扁平四方扁平封裝（LQFP） [PN 后綴]
- 64 引腳 LQFP [后綴 PM]
- 48 引腳 PowerPAD? 熱增強型薄型四方扁平封裝（HTQFP） [PHP 后綴]
- 32 引腳超薄四方扁平封裝無引線（VQFN） [RHB 后綴]
環境溫度（TA）（請參閱設備信息表和設備比較）：
- F280015xS、F280015xQ 部件：–40°C 至 125°C
- F280015xE 部件：–40°C 至 150°C

參數

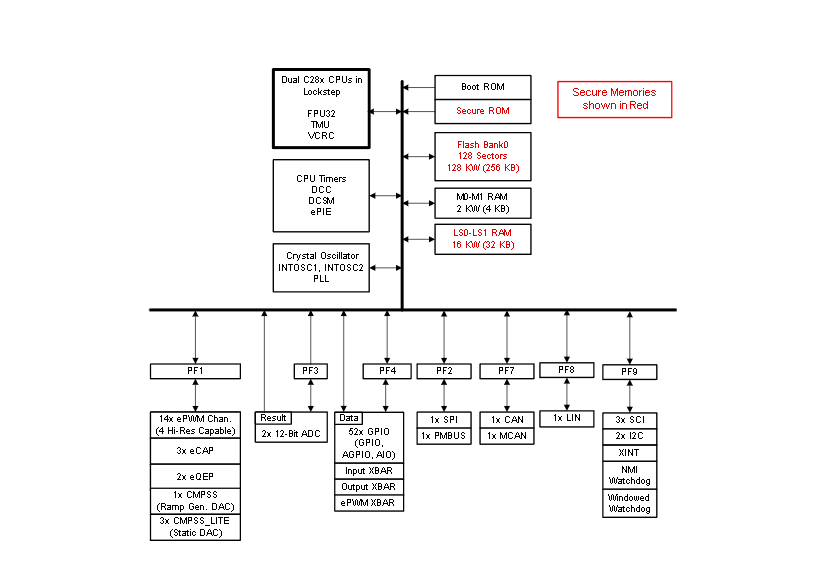

方框圖

1. 概述

?設備系列?：TMS320F280015x系列微控制器（MCU）
?主要特性?：集成高性能模擬外設，適用于實時控制應用，支持AEC-Q100汽車級認證。

2. 關鍵規格

?閃存?：支持高達256KB的閃存，用于存儲程序和數據。
?SRAM?：提供36KB的片上SRAM，增強數據處理能力。
?外設接口?：包括ADC、ePWM、eCAP、eQEP、CAN、I2C、SCI、SPI等，滿足多種控制需求。

3. 封裝選項

提供多種封裝選項，包括80-pin PQFP、64-pin PQFP、48-pin PQFP和32-pin VQFN，以滿足不同應用需求。

4. 引腳功能

?GPIO?：提供多個通用輸入輸出引腳，支持復用功能。
?專用引腳?：包括ADC輸入、PWM輸出、串行通信接口等專用引腳。

5. 電源管理

?電源電壓?：支持1.8V至3.6V的寬電壓范圍，適應不同供電環境。
?低功耗模式?：包括IDLE、STANDBY和HALT模式，有效降低系統功耗。

6. 時鐘與復位

?時鐘源?：支持內部振蕩器、外部晶體振蕩器和PLL，提供靈活的時鐘配置。
?復位功能?：包括上電復位、掉電復位、軟件復位和外部復位，確保系統可靠啟動。

7. 模擬外設

?ADC?：集成12位模數轉換器，支持多個采樣通道，提供高精度模擬信號轉換。
?比較器子系統?：包含多個可編程比較器，用于信號比較和閾值檢測。
?溫度傳感器?：集成內部溫度傳感器，用于監控芯片溫度。

8. 控制外設

?ePWM?：增強型脈寬調制器，支持高分辨率PWM輸出和死區控制。
?eCAP?：增強型捕獲模塊，用于測量時間間隔和捕獲外部事件。
?eQEP?：增強型正交編碼器脈沖模塊，用于解碼旋轉編碼器的位置和速度信息。

9. 通信外設

?CAN?：支持CAN 2.0B協議，用于車輛網絡通信。
?I2C?：支持主/從模式，用于低速串行通信。
?SCI?：通用異步收發傳輸器，支持全雙工通信。
?SPI?：串行外設接口，支持主/從模式，用于高速串行通信。

10. 安全特性

?代碼安全模塊?：保護代碼免受未授權訪問和篡改。
?安全啟動?：支持安全啟動功能，確保系統固件完整性。

11. 開發工具與支持

提供豐富的開發工具和軟件庫，包括編譯器、調試器、示例代碼等。
詳細的文檔和參考手冊，幫助開發者快速上手和設計應用。

12. 應用領域

適用于汽車電子、工業自動化、電機控制、電源管理等領域的高性能實時控制應用。
