TMS320F280015x （F280015x）是成本優化的 C2000 實時微控制器系列的成員，該系列可擴展、超低延遲器件專為提高電力電子的效率而設計。
*附件：tms320f2800153-q1.pdf

這些應用包括：

TMS320F280015x 具有雙 32 位 C28x 鎖步 CPU，使該器件能夠在沒有太多 SW 開銷的情況下達到 ASIL B 功能安全器件評級。實時控制子系統基于 TI 的 32 位 C28x DSP 內核，可為從片上閃存或 SRAM 運行的浮點或定點代碼提供 120MHz 的信號處理性能。三角數學單元（TMU）和 VCRC（循環冗余校驗）擴展指令集進一步增強了 C28x CPU，加快了對實時控制系統至關重要的常見算法。

F280015x 支持高達 256KB （128KW）的閃存。還提供高達 36KB （18KW）的片上 SRAM 作為閃存的補充。

高性能模擬模塊集成在 F280015x 實時微控制器（MCU）上，并與處理和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。14 個 PWM 通道支持控制各種功率級，從三相逆變器到功率因數校正和其他高級多級功率拓撲。

通過各種行業標準通信端口（如 PMBUS、SPI、SCI、LIN、I2C、CAN 和 CAN FD）支持接口，并提供多個引腳多路復用選項以實現最佳信號放置。

特性

120MHz 時具有 32 位鎖步雙通道 TMS320C28x 內核
- IEEE 754 浮點單元（FPU）
- 三角數學單元（TMU）
- CRC 引擎和指令（VCRC）
片上存儲器
- 256KB （128KW）單組閃存（ECC 保護）
- 36KB （18KW） RAM（ECC/奇偶校驗保護）
- 安全
  - JTAGLOCK 鎖
  - 零引腳啟動
  - 雙區安全
時鐘和系統控制
- 兩個內部 10MHz 振蕩器
- 晶體振蕩器或外部時鐘輸入
- 窗口式看門狗定時器模塊
- 缺少時鐘檢測電路
- 雙時鐘比較器（DCC）
1.2V 內核，3.3V I/O 設計
- 用于產生 1.2V 的內部 VREG
- 掉電復位（BOR）電路
系統外圍設備
- 52 個可單獨編程的多路復用通用輸入/輸出（GPIO）引腳（11 個與模擬共享）
- 模擬引腳上的 10 個數字輸入
- 增強型外設中斷擴展（ePIE）
- 多種低功耗模式（LPM）支持
- 唯一標識（UID）號
通信外圍設備
- 一個電源管理總線（PMBus）接口
- 兩個內部集成電路（I2C）接口
- 一個控制器局域網 （CAN/DCAN）總線端口
- 一個具有靈活數據速率（CAN FD/MCAN）總線端口的控制器局域網
- 一個串行外設接口（SPI）端口
- 三個 UART 兼容串行通信接口（SCI）
- 一個兼容 UART 的本地互連網絡（LIN）接口
模擬系統
- 兩個 4MSPS、12 位模數轉換器（ADC）
  - 多達 21 個外部通道（11 個與 GPIO 共享）
  - 每個 ADC 四個集成后處理模塊（PPB）
- 一個帶有 12 位參考數模轉換器（DAC）的窗口式比較器（CMPSS）
  - 數字毛刺濾波器
  - COMPDACOUT （11 位）
- 三個窗口比較器（CMPSS_LITE），帶有 9.5 位有效基準 DAC
增強的控制外設
- 14 個 ePWM 通道，其中 4 個通道具有高分辨率能力（150ps 分辨率）
  - 集成死區支持
  - 集成硬件跳閘區 （TZ）
- 三個增強型捕獲（eCAP）模塊
- 兩個增強型正交編碼器脈沖（eQEP）模塊，支持 CW/CCW作模式
- 嵌入式圖形發生器（EPG）
用于 SW AES 的 CMAC 密鑰（128 位）
診斷特征
- 內存開機自檢（MPOST）
符合功能安全標準
- 專為功能安全應用而開發
- 提供有助于 ISO 26262 和 IEC 61508 系統設計的文檔
- 系統能力高達 ASIL D 和 SIL 3
- 硬件完整性高達 ASIL B 和 SIL 2
安全相關認證
- TüV SüD 的 ISO 26262 認證，最高可達 ASIL B
- TüV SüD 的 IEC 61508 認證高達 SIL 2
套餐選項：
- 80 引腳扁平四方扁平封裝（LQFP） [PN 后綴]
- 64 引腳 LQFP [后綴 PM]
- 48 引腳 PowerPAD? 熱增強型薄型四方扁平封裝（HTQFP） [PHP 后綴]
- 32 引腳超薄四方扁平封裝無引線（VQFN） [RHB 后綴]
環境溫度（TA）（請參閱設備信息表和設備比較）：
- F280015xS、F280015xQ 部件：–40°C 至 125°C
- F280015xE 部件：–40°C 至 150°C

參數

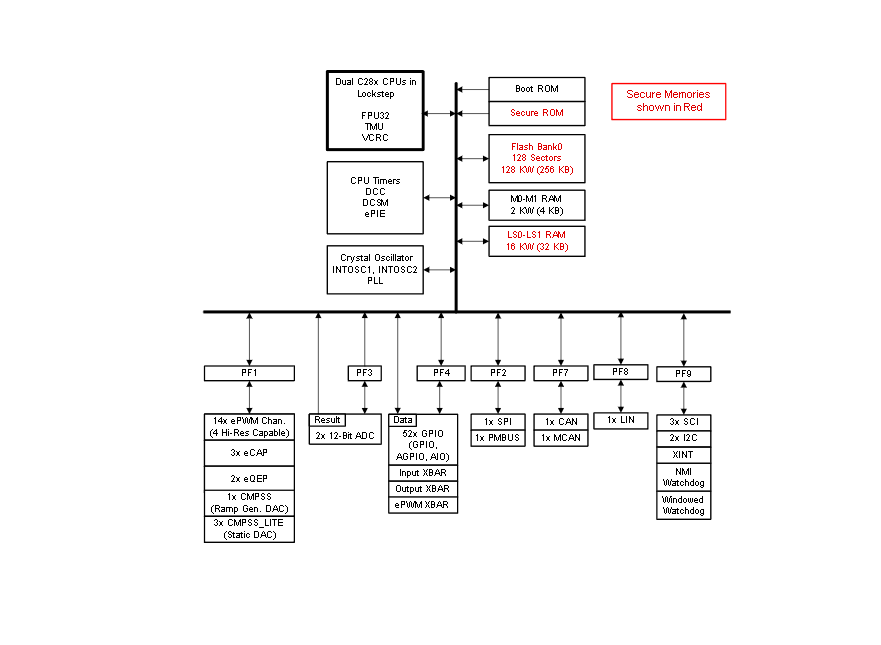

方框圖

1. 概述

?設備系列?：TMS320F2800153-Q1 屬于 C2000 實時微控制器系列，專為電力電子應用設計。
?主要特點?：具有高性能模擬模塊、14 個 PWM 通道、集成通信接口等。

2. 功能框圖

?核心處理器?：C28x 處理器，包含內存保護單元、中斷管理等。
?模擬外設?：ADC、CMPSS、溫度傳感器等。
?通信接口?：CAN、I2C、SPI、UART 等。
?時鐘系統?：支持多種時鐘源，包括內部振蕩器和外部晶體振蕩器。

3. 引腳配置與功能

?引腳類型?：包括 GPIO、ADC 輸入、PWM 輸出、通信接口引腳等。
?引腳復用?：許多引腳支持復用功能，通過配置寄存器選擇。
?未使用引腳處理?：建議將未使用的引腳配置為輸入并上拉或下拉。

4. 規格參數

?絕對最大額定值?：包括供電電壓、工作溫度范圍等。
?電氣特性?：包括輸入/輸出電壓范圍、時鐘頻率等。
?熱特性?：提供不同封裝類型的熱阻信息。

5. 內存

?Flash 存儲器?：最大 128KB，支持 ECC。
?SRAM?：最大 32KB，具有硬件奇偶校驗選項。
?內存保護單元?：提供對內存區域的保護。

6. 模擬外設

?ADC?：12 位分辨率，支持多達 21 個通道，采樣速率最高可達 4 MSPS。
?CMPSS?：比較器子系統，包含兩個比較器和兩個 DAC。
?溫度傳感器?：用于監測設備結溫。

7. 控制外設

?ePWM?：增強型脈沖寬度調制器，支持復雜波形生成和死區控制。
?eCAP?：增強型捕獲模塊，用于測量時間間隔。
?eQEP?：增強型正交編碼器脈沖模塊，用于連接編碼器。

8. 通信接口

?CAN?：支持 CAN 2.0A/B 協議，位速率最高可達 1 Mbps。
?I2C?：支持 Fast-mode 和 Fast-mode Plus，位速率最高可達 1 Mbit/s。
?SPI?：支持主從模式，最高位速率可達 32 Mbits/s。
?UART?：支持異步串行通信，可編程波特率。

9. 安全與保護

?安全功能?：包括代碼安全模塊、JTAG 鎖定等。
?看門狗定時器?：用于監控軟件運行，防止系統死機。

10. 應用與實現

?典型應用?：包括 HVAC 壓縮機模塊、DC/DC 轉換器、逆變器與電機控制等。
?設計資源?：提供參考設計、應用筆記、軟件開發工具等。

11. 封裝與訂購信息

?封裝類型?：包括 PN（LQFP80）、PM（LQFP64）、PHP（HTQFP48）和 RHB（VQFN32）等。
?訂購信息?：提供不同封裝、溫度范圍和供貨狀態的器件型號。

12. 文檔支持

?用戶指南?：包括硬件和軟件用戶指南。
?數據手冊?：提供詳細的電氣、機械和封裝信息。
?開發工具?：推薦使用的開發環境和工具鏈。
