概述
MAX3841是一款低功耗、12.5Gbps 2 x 2的交叉點開關IC，適用于高速串行數據環回、冗余以及切換的應用。MAX3841電流型邏輯(CML)輸入與輸出具有隔離的VCC連接，允許與1.8V、2.5V或3.3V CML IC直接耦合。全差分信號通道與Maxim第二代硅鍺技術提供了最佳的信號完整性、最低的抖動、串?dāng)_與信號偏差。MAX3841是串行OC-192與10GbE光模塊、線卡、開關結構及類似應用的理想選擇。

MAX3841差分輸入靈敏度最小值為150mV P-P ，差分輸出擺幅標稱值為500mV P-P 。不使用的輸出可以被單獨關斷以節省功率。除了作為2 x 2開關，MAX3841還可以被配置為2:1多路復用器、1:2緩沖器或雙路1:1緩沖器。MAX3841采用4mm x 4mm的24引腳薄型QFN封裝，兩路輸出均在有效工作狀態時功耗僅215mW。
數據表：*附件：MAX3841 12.5Gbps CML 2 x 2交叉點開關技術手冊.pdf

應用

• 時鐘扇出
• OC-192、10GbE光模塊
• OC-192、10GbE交換機/線卡
• 系統冗余/自檢測

特性

• 高達12.5Gbps的工作速率
• 確定性抖動小于10psP-P
• 隨機抖動小于0.7psRMS
• 1.8V、2.5V和3.3V直流耦合CML I/O
• 獨立的輸出關斷控制
• 4mm x 4mm薄型QFN封裝
• -40°C至+85°C工作溫度范圍
• +3.3V內核供電
• 215mW功耗(不包括端接電流)

應用電路

詳細說明

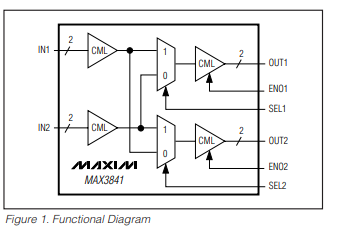

MAX3841 包含一對電流模式邏輯（CML）輸入，驅動兩個 2:1 多路復用器，配有獨立的選擇輸入 SEL1 和 SEL2，提供 2×2 交叉點數據路徑。多路復用器的輸出各自驅動高性能 CML 輸出緩沖器，這些緩沖器可禁用（斷電），使用 EN01/EN02 引腳。所有數據路徑均為全差分，以最大程度減少抖動、串?dāng)_和信號偏斜。功能框圖見圖 1。

CML 輸入和輸出緩沖器

MAX3841 的輸入和輸出緩沖器端接 50Ω 獨立電源軌，也可與 100Ω 差分端接兼容（見圖 3 和 4）。提供獨立電源連接，用于內核、輸入緩沖器和輸出緩沖器，以便與 1.8V、2.5V 或 3.3V 的 CML 集成電路進行直流耦合。如果需要，CML 輸入和輸出可進行交流耦合。

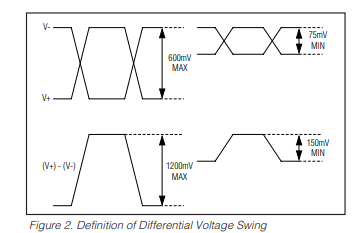

CML 輸入可接受差分幅度在 150mV峰 - 峰值至 1200mV峰 - 峰值之間的串行不歸零（NRZ）數據（見圖 2）。CML 輸出提供 500mV峰 - 峰值的標稱差分?jǐn)[幅，從而實現低功耗。

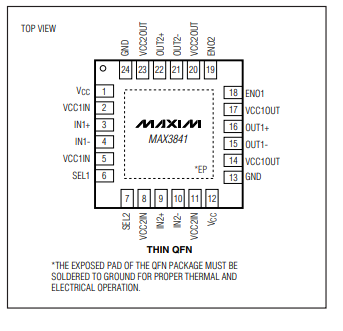

引腳配置
