電流和電壓確實很重要，但功率給我們提供了更完整和更有用的射頻(RF)信息，原因有幾個。功率提供了一種更直接和方便的方式來表征射頻系統的性能、評估信號強度、優化能量傳輸、確保安全以及分析系統性能。

在大多數射頻應用中，功率測量通常比高頻電流或電壓測量更相關且更易于準確獲取。與其他射頻儀器相比，功率計在射頻功率測量中提供了最高的準確性。這些儀器可以是專用的獨立設備，如圖1所示的功率計?；蛘撸β视?jì)的功能可以集成到其他測試和測量設備中，例如信號源、頻率計和頻譜分析儀。

射頻功率計不提供關于入射射頻功率的譜信息。顯示的功率讀數表示總功率水平。在單色信號的情況下，功率計指示其對應的功率。相反，如果同時存在多個具有不同頻率的信號，功率計則顯示所有頻率成分的射頻功率之和。

射頻功率計主要由兩個功能模塊組成：

1.傳感器(或探測器)：這些元件將射頻功率轉換為相應的電信號，通常是與入射射頻功率線性或以某種方式成比例關系的直流電壓或電流。

2.功率計單元(或儀器單元)：該單元處理來自傳感器的電信號。它進行信號調理和模數轉換(ADC)，應用校準因子，根據傳感器的特性響應計算射頻功率水平，并在顯示器上呈現結果功率讀數。

可互換的傳感器，每個具有特定的性能特征，可以與特定的功率計單元連接。特定傳感器的選擇由功率測量的具體要求決定，例如頻率范圍、功率水平、調制類型和所需的準確性。

功率計中的傳感器

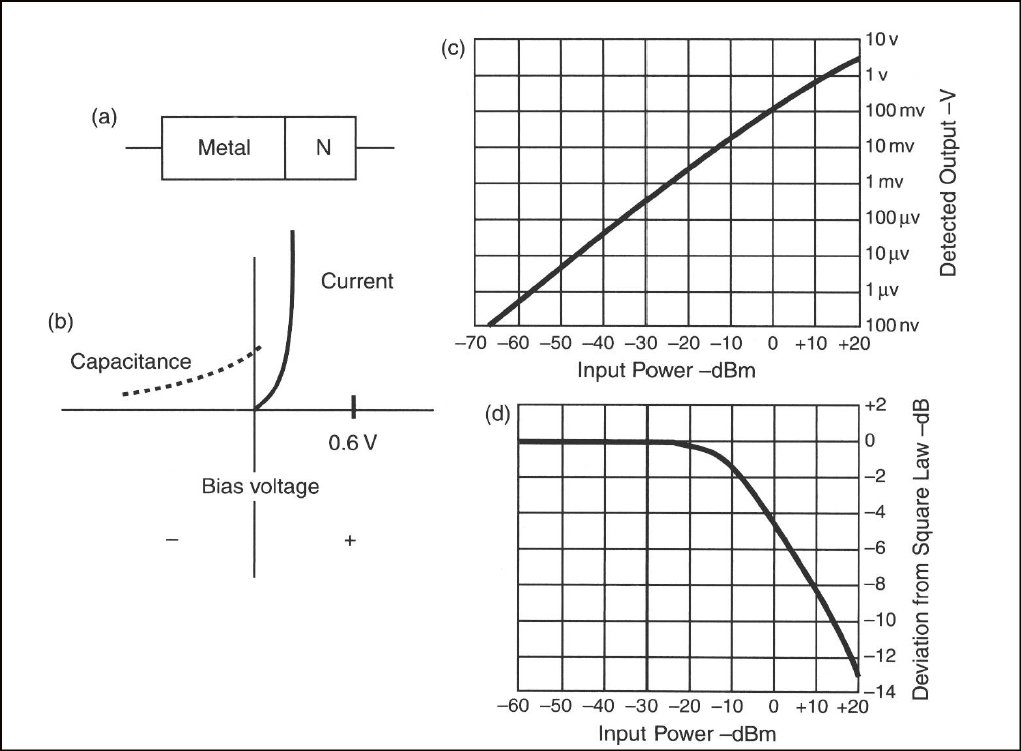

在無線電話和高速數據通信系統中進行功率測量時，肖特基二極管是主要選擇。圖2展示了肖特基二極管的結構和射頻特性。如圖2a所示，肖特基二極管類似于半導體器件中的常規PN結;然而，p型區域被金屬導體所替代，形成金屬-半導體結。

圖2b描繪了電流-電壓(I-V)關系。與PN結二極管類似，肖特基結表現出整流特性，但通過適當摻雜n型區域，正向?qū)щ妿缀踉谑┘诱妷汉罅⒓磫?dòng)。這與PN結不同，后者需要大約0.6 V的正向偏置后，才開始顯著電流流動。這種整流行為將射頻信號轉化為一系列正半周期。當這些半周期施加在電容器上時，會產生與入射射頻功率成正比的直流電壓。

圖2c展示了肖特基勢壘二極管探測器的代表性性能曲線。入射射頻功率(以dBm表示)在橫軸上描繪，范圍從噪聲底(約-70 dBm)到+20 dBm。在特定范圍內，探測器的輸出電壓與射頻輸入功率呈線性關系。這個操作區域通常被稱為“平方律”區域，指的是二極管響應的平方律特性。

當輸入射頻功率超過大約-20 dBm時，二極管的傳輸函數偏離線性，進入不同的操作狀態。圖2d展示了肖特基二極管性能隨著射頻輸入功率的變化而偏離平方律行為的情況。

超過+20 dBm的輸入射頻功率可能導致二極管的不可逆損壞。相反，在-70 dBm時，整流信號與肖特基二極管固有的噪聲底無差別。因此，在沒有外部衰減的情況下，功率測量的有效動態范圍為90 dBm，從-70 dBm到+20 dBm。

許多采用肖特基二極管探測器的射頻功率計集成了一個精密的固定值電阻，在高功率水平下切換到信號路徑中。該電阻衰減將施加的信號降低到-20 dBm以下，確保在二極管的線性檢測區域內運行。通過這種技術，肖特基二極管傳感器可以準確測量高達+40 dBm的功率水平。對于更高功率水平的測量，可以在傳感器前級聯經過校準的外部衰減器，以擴展可測量范圍。

由于制造變異，每個肖特基二極管在靈敏度(或探測靈敏度)上表現出輕微差異。二極管的傳輸函數對輸入功率水平也展示出一定程度的非線性。此外，其靈敏度受環境溫度和施加射頻信號的譜寬(或調制帶寬)的影響。這些參數變化(或器件特性)在每個傳感器的生產過程中被精確量化。

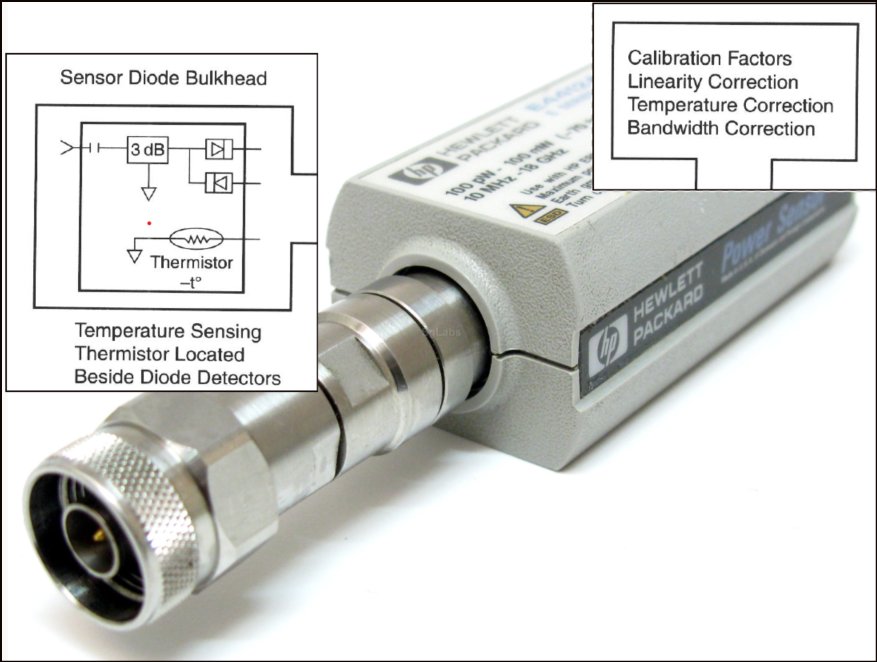

生成的校準數據存儲在集成在傳感器模塊中的電可擦可編程只讀存儲器(EEPROM)內，如圖3所示。在這里，可以看到與肖特基二極管熱接近的熱敏電阻，它提供溫度補償數據。上述校正因子被傳輸?shù)焦β视?jì)，使其能夠?qū)︼@示讀數進行必要的修正，從而確保測量準確性。

用于手機系統功率測量的肖特基二極管

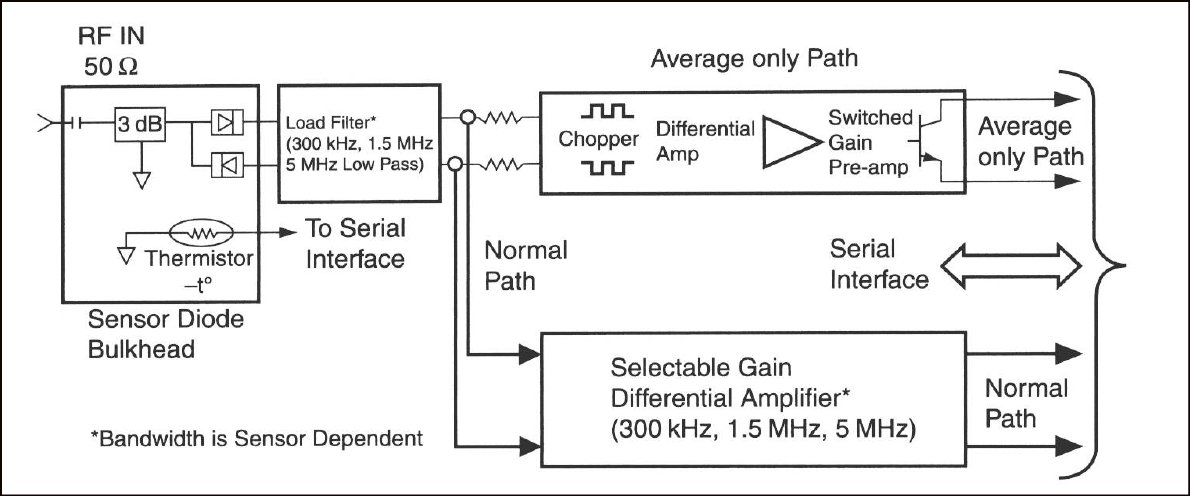

圖1所示的具體射頻功率計旨在評估在時分多址(TDMA)和碼分多址(CDMA)移動通信中使用的調制射頻信號。其傳感器組件的功能原理圖如圖4所示。它在一個外殼內整合了雙元素傳感器配置。

入射的射頻信號通過傳感器的二極管輸入連接器引入，經過二極管探測器轉化為電信號。該信號經過負載濾波網絡處理，定義低通頻率響應。300 kHz帶寬選擇優化用于基于TDMA的波形，例如符合全球移動通信系統(GSM)標準的波形。1.5 MHz帶寬設置適用于窄帶CDMA傳輸，而5 MHz帶寬選項則用于寬帶CDMA信號。

傳感器頭內集成了兩個信號處理通道。主要通道稱為“時域”或“瞬時”路徑，支持高帶寬數據采集，使時間解析測量成為可能。該路徑允許時間門控，顯示幅度調制特性隨時間的變化。它代表了預配置或默認的操作模式。

另一個通道，即“積分功率”或“總功率”路徑，提供總射頻功率的測量。該配置在確定整體功率水平時提供最高的準確性，因?yàn)樗苊饬巳魏螡撛诘男盘?hào)衰減或由時間門控引入的截?cái)?。在此模式下，功率測量范圍為-65 dBm至+20 dBm。

功率計單元

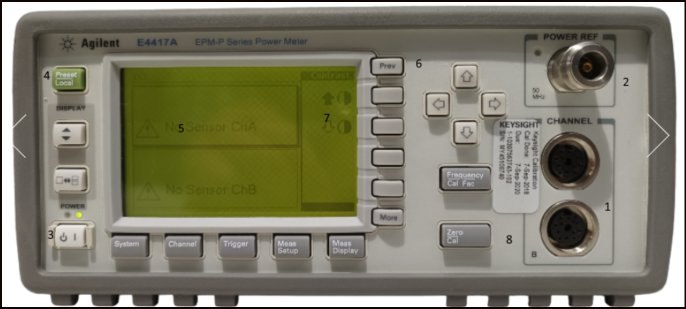

圖1所示的功率計儀器具有雙輸入接口。單端口模型也可商業采購。來自傳感器的多個信號通過專用的屏蔽電纜傳輸?shù)焦β史治鰞x。

采用雙端口配置的好處在于能夠同時獲取兩個獨立信號。這種能力在放大器特性測量等應用中尤為有利。一個端口可以專門用于測量輸入功率水平，而另一個則量化輸出功率水平。

功率分析儀(或功率傳感器和計量表)可以計算并呈現輸出功率與輸入功率的比率，從而確定放大器的增益(或放大因子)?；蛘撸鐖D1中的功率計顯示所示，可以使用一個通道(端口)測量并顯示峰值包絡功率(PEP)，同時使用另一個通道(端口)測量并顯示平均功率(Pavg)。

雙端口測量的優勢

采用雙通道配置的好處在于能夠同時獲取兩個不相關的信號。這在放大器特性測量等場景中特別有利。一個通道可以量化輸入功率水平，而另一個測量輸出功率水平。功率分析儀可以計算并呈現輸出功率與輸入功率的比率，代表放大器的增益因子。反之，如圖1中的功率計顯示所示，峰值輸出功率可以從一個輸入通道捕獲并顯示，而另一個輸入通道測量并顯示平均功率(均值功率)。

校準和歸零程序

功率計配備一個50 MHz、1 mW的參考振蕩器，該振蕩器可追溯到NIST標準。該參考信號用于校準功率計及其相關傳感器。在進行測量之前，傳感器(或傳感器依次)連接到功率參考輸出，使儀器能夠執行自動自校準程序。進一步的準備步驟是“歸零”傳感器，在信號測量之前。在此歸零過程中，禁用所有輸入信號功率，并補償由溫度變化引起的任何傳感器偏移。當嘗試在測量高功率信號后立即測量極低水平信號時，此程序尤為關鍵。高功率信號的殘余能量可能會導致傳感器的熱漂移，從而在后續讀數中引入輕微的直流偏移。

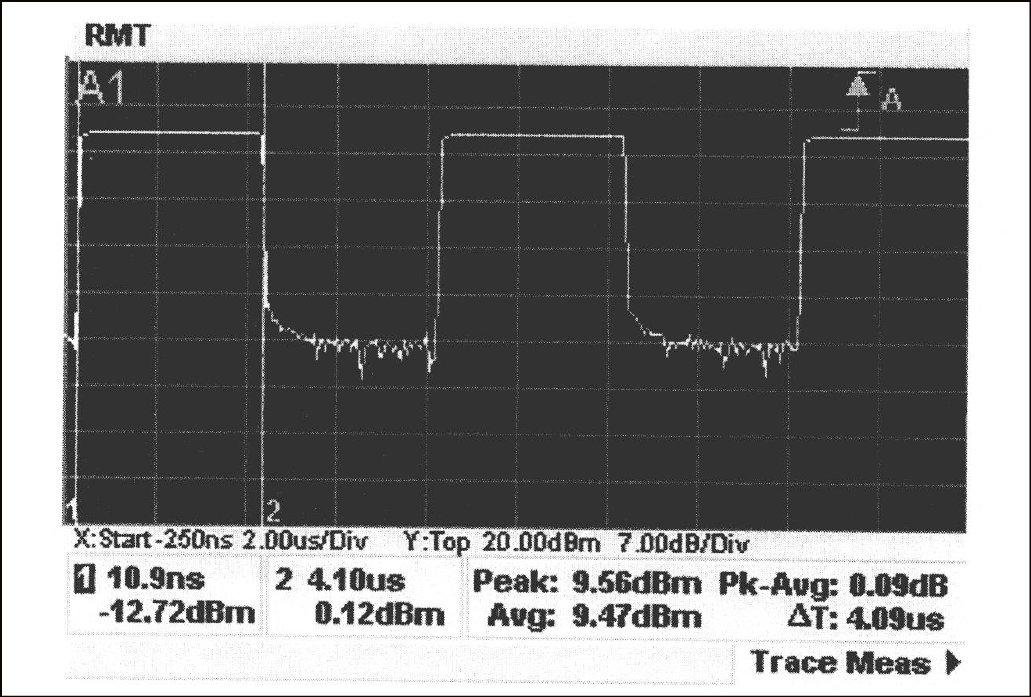

功率分析儀不僅限于提供離散的功率讀數;它們還能夠可視化功率包絡隨時間的變化。圖5展示了脈沖信號的特性，描繪了脈沖前沿和后沿的功率幅度及時間特性。另一個測量能力是確定信號的峰值功率(或峰值包絡功率，PEP)。重要的是，準確評估峰值功率(與平均功率評估相對)需要考慮探測器的響應時間。這通常以傳感器的視視頻帶寬(VBW)或調制帶寬表示。VBW指定探測器能夠準確跟蹤幅度變化的最大調制頻率。

舉個例子，如果兩個音調之間有10 MHz的頻率差，結果信號的幅度包絡將以10 MHz進行正弦調制。嘗試使用具有5 MHz VBW的探測器捕獲此復合信號的峰值功率將導致不準確的結果，因?yàn)樘綔y(cè)器的時間分辨率不足以分辨10 MHz的包絡調制。測得的峰值幅度將被低估，最小幅度將被高估，因?yàn)樘綔y(cè)器無法忠實重現信號幅度包絡的快速變化。然而，測量該幅度調制信號的平均功率仍將提供正確的讀數，因?yàn)樘綔y(cè)器限制所引起的正負誤差將在很大程度上相互抵消。傳感器的VBW主要影響瞬時或極端功率測量的準確性，例如峰值或最小值。
