ADPA1122 是一款氮化鎵 (GaN) 功率放大器，在 8.2GHz 至 11.8Ghz 頻率范圍內，可提供 43dBm (20W) 功率和高于 43% 的功率附加效率 (PAE)。ADPA1122 在 9.6GHz 至 11GHz 范圍內提供 ±0.5 dB 的增益平坦度。

數據手冊：*附件：ADPA1122 43dBm、20W、GaN 功率放大器，8.2GHz 至 11.8GHz技術手冊.pdf

ADPA1122 針對脈沖應用進行了優化，例如軍事、航海和氣象雷達。

ADPA1122 采用帶散熱器 [LCC_HS] 的 18 引腳、7mm × 7mm、陶瓷無鉛芯片載體封裝，具有低熱阻，與表貼制造技術兼容。

特性

• 內部匹配和交流耦合 20W GaN 功率放大器
• 集成式溫度補償 RF 功率檢波器
• PIN = 22 dBm 時的 P OUT ：9.6GHz 至 11GHz 時為 43.5dBm（典型值）
• 小信號增益：9.6GHz 至 11GHz 時為 31dB（典型值）
• PIN = 22dBm 時的功率增益：8.2GHz 至 11GHz 時為 21.5dB（典型值）
• PAE：9.6GHz 至 11GHz 時為 46%（典型值）
• 電源電壓：占空比為 10％ 時，200mA 下為 28V
• 18 端子、7mm × 7mm LCC_HS 封裝

引腳配置和功能描述

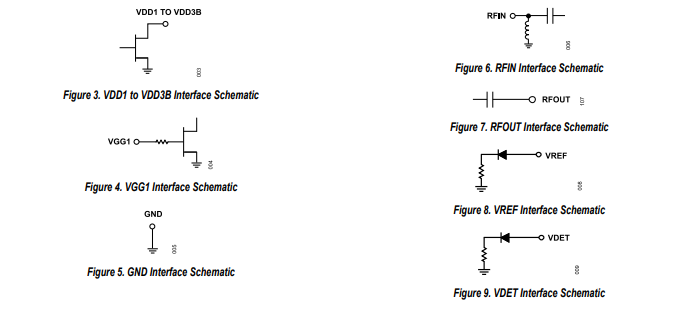

接口示意圖

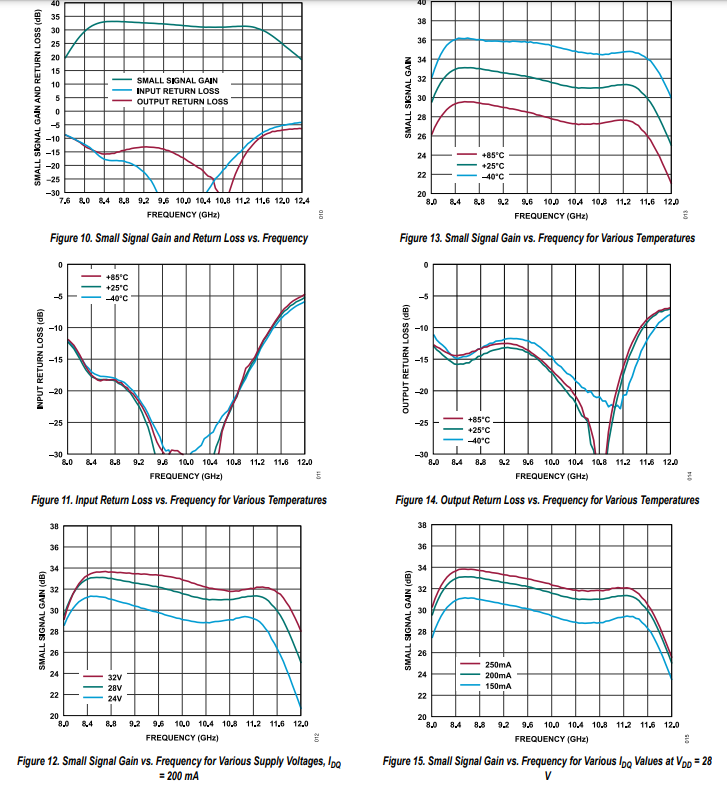

典型特性

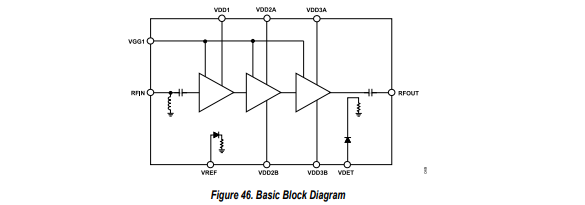

簡易框圖

應用

• 氣象雷達
• 船用雷達
• 軍用雷達
