ADPA1106是一款氮化鎵(GaN)寬帶功率放大器，在2.7 GHz至3.1 GHz的帶寬內，可提供46 dBm (40 W)和56%的典型功率附加效率(PAE)。ADPA1106在2.7 GHz至3.1 GHz頻率范圍內具有±0.15 dB的增益平坦度。

數據手冊：*附件：ADPA1106 46 dBm (40 W)、2.7 GHz至3.5 GHz GaN功率放大器技術手冊.pdf

ADPA1106非常適合脈沖應用，例如航海、氣象和軍用雷達。

ADPA1106采用帶預制空腔的32引腳、引線架構芯片級封裝(LFCSP_CAV)，額定工作溫度范圍為-40°C至+85°C。

特性

• 頻率范圍：2.7 GHz 至 3.5 GHz
• P OUT ：dBm 典型值IN = 21 dBm 在 2.7 GHz 至 3.1 GHz
• 功率增益：25分貝典型與IN = 21 dBm 在 2.7 GHz 至 3.1 GHz
• 小信號增益：2.7 GHz 到 3.1 GHz 范圍內為 34.5 dB（典型值）
• PAE:56% 典型的 P IN = 21 dBm 在 2.7 GHz 至 3.1 GHz
• 電源電壓：VDD = 50 V 在我 DQ = 300 mA，占空比為 10%
• 32 引腳 5 mm × 5 mm LFCSP_CAV 封裝

引腳配置和功能描述

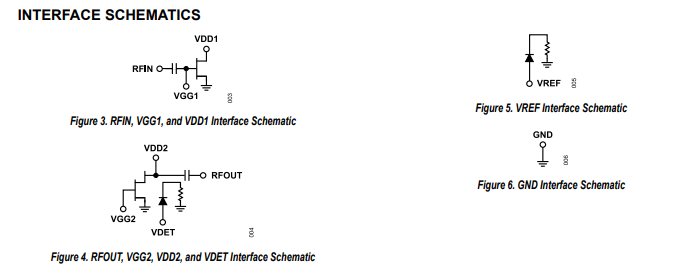

接口示意圖

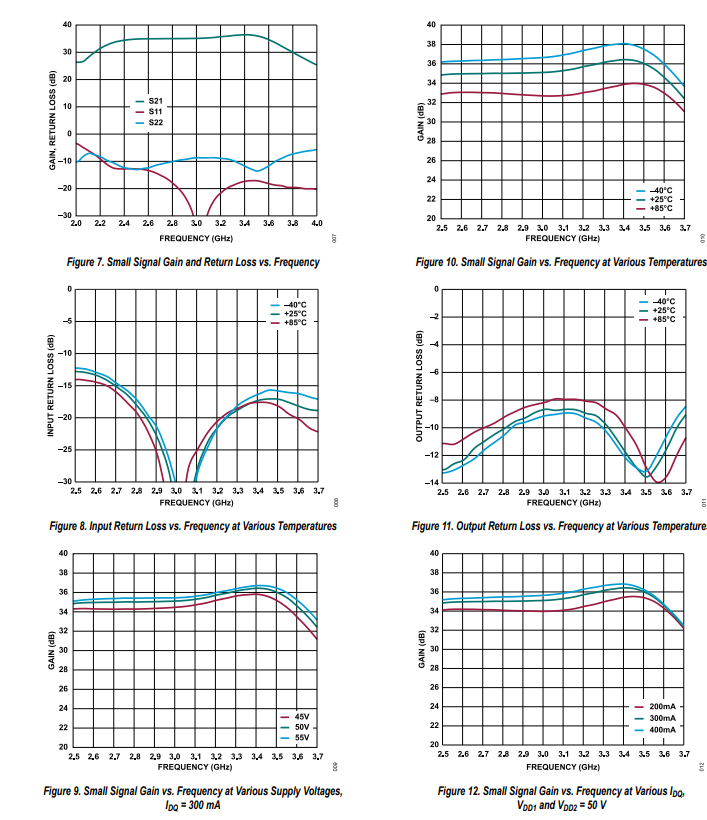

典型特性

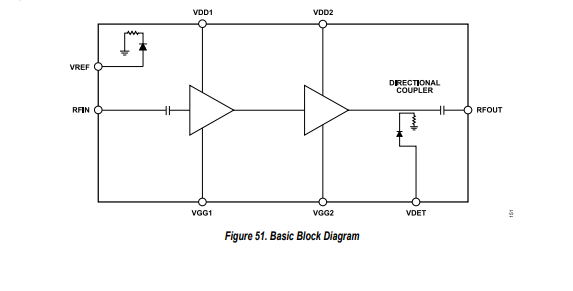

簡易框圖

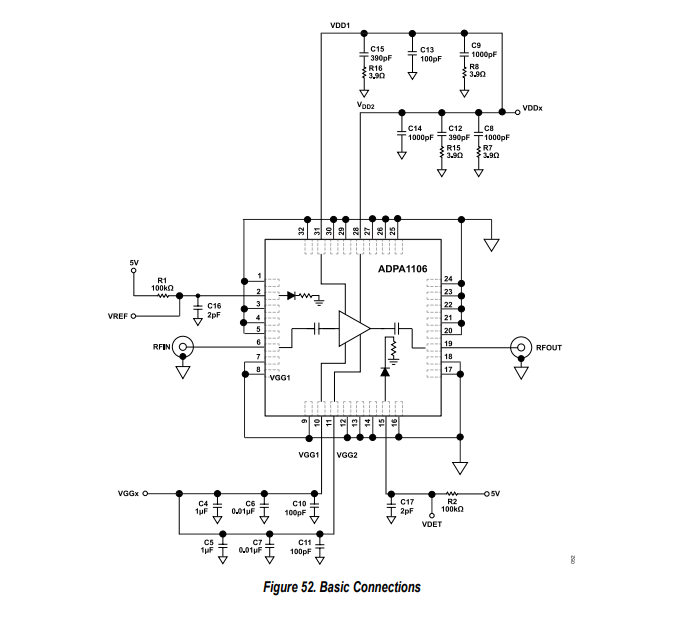

典型應用

應用

• 氣象雷達
• 航海雷達
• 軍用雷達
