The LMZ12001 SIMPLE SWITCHER 電源模塊是一種易于使用的降壓 DC-DC 解決方案，能夠驅動 到 1A 負載，具有出色的功率轉換效率、線路和負載調節以及輸出 準確性。LMZ12001采用創新封裝，可增強熱性能和 允許手工或機器焊接。^?^
*附件：LMZ12001 具有 20V 最大輸入電壓的 1A SIMPLE Switcher 電源模塊數據表.pdf

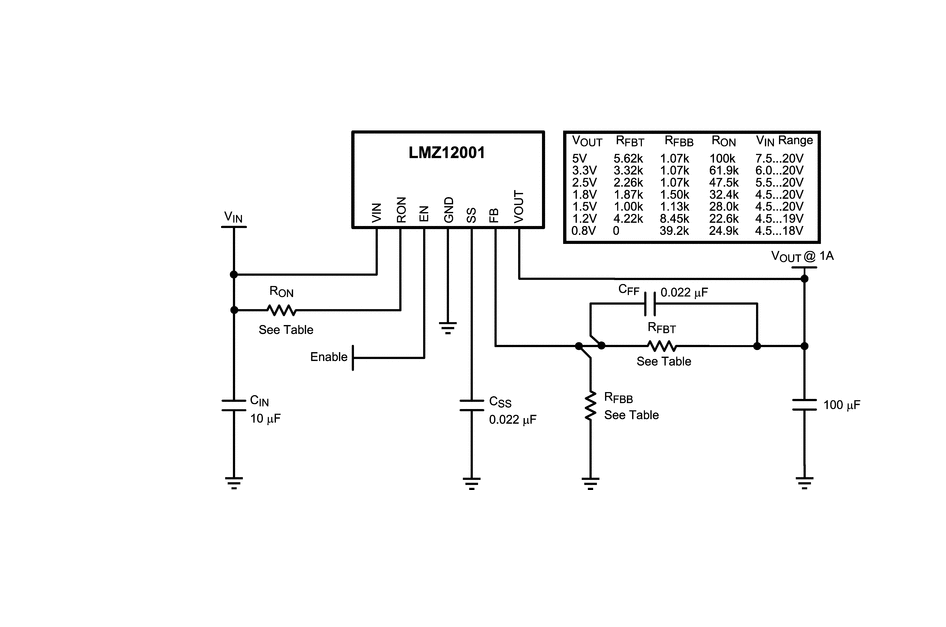

LMZ12001 可接受 4.5 V 至 20 V 之間的輸入電壓軌，并且可以提供 可調且高精度的輸出電壓低至 0.8 V。LMZ12001只需要三個 外部電阻器和 4 個外部電容器，以完成電源解決方案。LMZ12001是一個 可靠而堅固的設計，具有以下保護功能：熱關斷、輸入 欠壓鎖定、輸出過壓保護、短路保護、輸出電流 限制，并且該器件允許啟動到預偏置輸出。單個電阻器可調節 開關頻率高達 1 MHz。

特性

• 集成屏蔽式電感器
• 簡單的 PCB 布局
• 利用外部軟
  啟動電容器和精準使能實現靈活的啟動時序控制
• 針對浪涌電流和故障（
  如輸入 UVLO 和輸出短路）提供保護
• 結溫范圍 –40°C 至 125°C
• 單裸露焊盤和標準引腳布局，便于
  安裝和制造
• FPGA 和 ASIC 的快速瞬態響應
• 低輸出電壓紋波
• 與系列器件引腳對引腳兼容：
  • LMZ14203/2/1（42V 最大 3A、2A、1A）
  • LMZ12003/2/1（最大 20 V，3 A、2 A、1 A）
• 完全啟用 WEBENCH Power Designer^?^
• 電氣規格
  • 6W 最大總功率輸出
  • 高達 1A 的輸出電流
  • 輸入電壓范圍 4.5 V 至 20 V
  • 輸出電壓范圍 0.8 V 至 6 V
  • 效率高達 92%
• 性能優勢
  • 在高環境溫度下運行，
    無熱降額
  • 高效率減少系統發熱
  • 低輻射發射 （EMI） 測試符合
    B 類標準EN55022
  • 外部元件數量少

參數

方框圖

1. 產品概述

• ?型號?：LMZ12001
• ?類型?：SIMPLE Switcher 電源模塊
• ?最大輸入電壓?：20V
• ?最大輸出電流?：1A
• ?應用?：適用于5V和12V輸入軌的點對點轉換，空間受限及高熱需求應用

2. 主要特性

• ?高效率?：高達92%的轉換效率
• ?低輻射排放?：符合EN55022 Class B標準
• ?保護功能?：輸入欠壓鎖定(UVLO)、過壓保護(OVP)、短路保護、過熱保護
• ?快速瞬態響應?：適用于FPGA和ASIC供電
• ?易于使用?：僅需三個外部電阻和四個外部電容

3. 電氣規格

• ?輸入電壓范圍?：4.5V至20V
• ?輸出電壓范圍?：0.8V至6V
• ?最大總輸出功率?：6W
• ?開關頻率?：可調，最高達1MHz
• ?軟啟動功能?：通過外部電容實現可編程軟啟動

4. 熱性能

• ?結溫范圍?：-40°C至125°C
• ?熱阻?：θJA（4層JEDEC PCB）為19.3°C/W，θJC（頂部）為1.9°C/W

5. 物理特性

• ?封裝類型?：7引腳TO-PMOD
• ?封裝尺寸?：10.16mm × 9.85mm
• ?峰值回流焊接溫度?：245°C

6. 功能描述

• ?COT控制?：基于比較器和ON-time one-shot的恒定時間控制
• ?過壓保護?：當FB引腳電壓超過0.92V時，立即終止ON-time
• ?電流限制?：通過監測同步MOSFET的電流實現，典型值為1.5A
• ?熱保護?：內部熱關斷電路在結溫達到165°C時激活

7. 應用與實施

• ?設計步驟?：包括選擇最小輸入電壓、編程輸出電壓、選擇軟啟動電容等
• ?布局指導?：最小化開關電流環路面積、單點接地、最小化FB引腳跡線長度等
• ?散熱考慮?：提供足夠的散熱措施，確保結溫不超過125°C

8. 封裝與訂購信息

• ?封裝選項?：TO-PMOD，多種數量選項
• ?環保狀態?：RoHS合規及綠色產品

9. 文檔與支持

• ?相關文檔?：包括設計概要、應用筆記、評估板應用指南等
• ?社區資源?：提供TI E2E在線社區支持
