LMZ14203 SIMPLE SWITCHER 電源模塊是一種易于使用的降壓直流/直流解決方案，可驅動高達 3A 的負載，具有出色的功率轉換效率、線路和負載調節以及輸出精度。LMZ14203采用創新封裝，可增強熱性能并允許手工或機器焊接。
*附件：lmz14203.pdf

LMZ14203 可接受 6 V 至 42 V 的輸入電壓軌，并提供低至 0.8 V 的可調且高精度輸出電壓。LMZ14203 只需要 3 個外部電阻器和 4 個外部電容器即可完成電源解決方案。LMZ14203 是一種可靠且穩健的設計，具有以下保護功能：熱關斷、輸入 UVLO、輸出過壓保護、短路保護、輸出電流限制，并允許啟動到預偏置輸出。單個電阻器可調節高達 1 MHz 的開關頻率。

特性

• 集成屏蔽電感器和簡單的PCB布局
• 使用外部軟啟動和精確使能實現靈活的啟動排序
• 針對浪涌電流和故障（如輸入 UVLO 和輸出短路）提供保護
• –40°C 至 125°C 結溫范圍
• 單裸露焊盤和標準引腳布局，便于安裝和制造
• 為 FPGA 和 ASIC 供電的快速瞬態響應
• 低輸出電壓紋波
• 引腳對引腳兼容系列：
  • LMZ1420x（最大 42 V，3 A、2 A、1 A）
  • LMZ1200x（最大 20 V，3 A、2 A、1 A）
• 完全啟用 WEBENCH Power Designer^?^
• 電氣規格
  • 最大總輸出功率為 18W
  • 高達 3A 的輸出電流
  • 輸入電壓范圍 6 V 至 42 V
  • 輸出電壓范圍 0.8 V 至 6 V
  • 效率高達 90%
• 性能優勢
  • 在高環境溫度下運行，無熱降額
  • 高效率減少系統發熱
  • 低輻射發射（電磁干擾 [EMI]）EN55022 B 類標準測試
  • 通過 10V/m 輻射抗擾度 EMI 測試標準 EN61000 4-3

參數

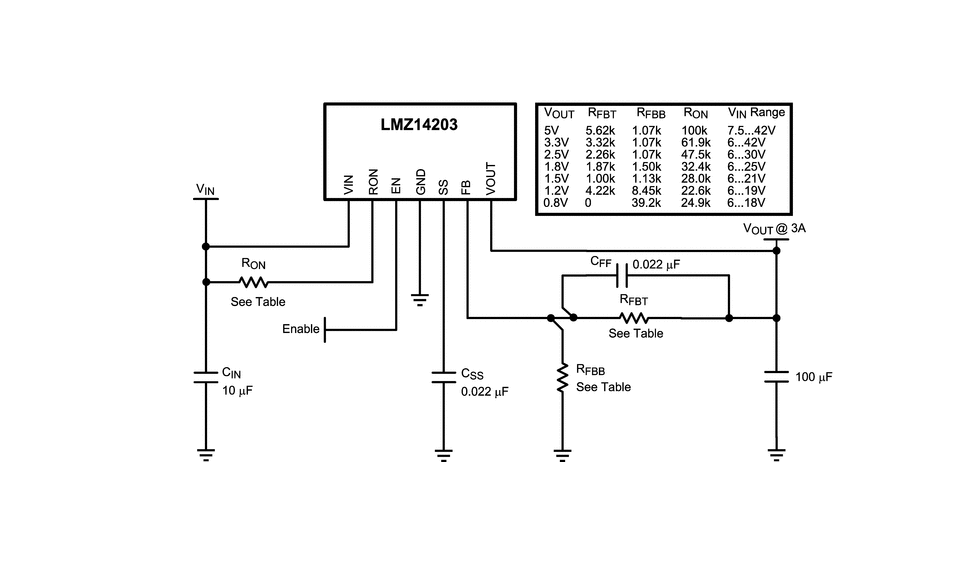

方框圖

1. 產品概述

• ?型號?：LMZ14203
• ?類型?：6V至42V輸入，3A輸出DC-DC電源模塊
• ?特點?：集成屏蔽電感、簡單PCB布局、高效能、低熱輻射

2. 主要特性

• ?輸入電壓范圍?：6V至42V
• ?輸出電壓范圍?：0.8V至6V
• ?最大輸出電流?：3A
• ?最大總輸出功率?：18W
• ?轉換效率?：高達90%
• ?保護功能?：輸入欠壓鎖定(UVLO)、輸出過壓保護(OVP)、短路保護、過熱保護
• ?熱性能?：結溫范圍-40°C至125°C
• ?封裝類型?：7引腳TO-PMOD

3. 電氣規格

• ?開關頻率?：可調，最高達1MHz
• ?軟啟動?：通過外部電容實現
• ?反饋電壓?：0.8V內部參考電壓
• ?電流限制?：典型值4.2A
• ?熱關斷溫度?：165°C（典型值）

4. 功能描述

• ?COT控制?：基于恒定導通時間(Constant On-Time)的控制電路
• ?過壓保護?：當反饋電壓超過0.92V時，立即終止ON-time
• ?電流限制?：通過監測同步MOSFET的電流實現
• ?熱保護?：內部熱關斷電路防止過熱損壞
• ?預偏置啟動?：支持預偏置輸出啟動

5. 應用

• ?適用場景?：FPGA和ASIC供電、空間受限及高熱需求應用、負輸出電壓應用
• ?設計工具?：支持WEBENCH? Power Designer進行自定義設計

6. 物理特性

• ?封裝尺寸?：10.16mm × 9.85mm
• ?峰值回流焊接溫度?：245°C

7. 布局與散熱

• ?布局指導?：最小化開關電流環路面積、單點接地、最小化FB引腳跡線長度、提供足夠的散熱措施
• ?散熱考慮?：使用熱過孔連接暴露焊盤到底層PCB的地平面，確保結溫不超過125°C

8. 封裝與訂購信息

• ?封裝選項?：TO-PMOD，多種數量選項
• ?環保狀態?：RoHS合規及綠色產品

9. 文檔與支持

• ?相關文檔?：包括設計概要、應用筆記、評估板應用指南等
• ?社區資源?：提供TI E2E在線社區支持
