安森美推出了一款基于GaNFET NCP58921與次級控制芯片NCL38046的智能工業電源解決方案，支持通過Analog與PWM方式調整輸出功率，最大功率可達1KW。這一設計結合了多種先進架構與技術，旨在實現高效率、高功率密度的小型化電源應用。

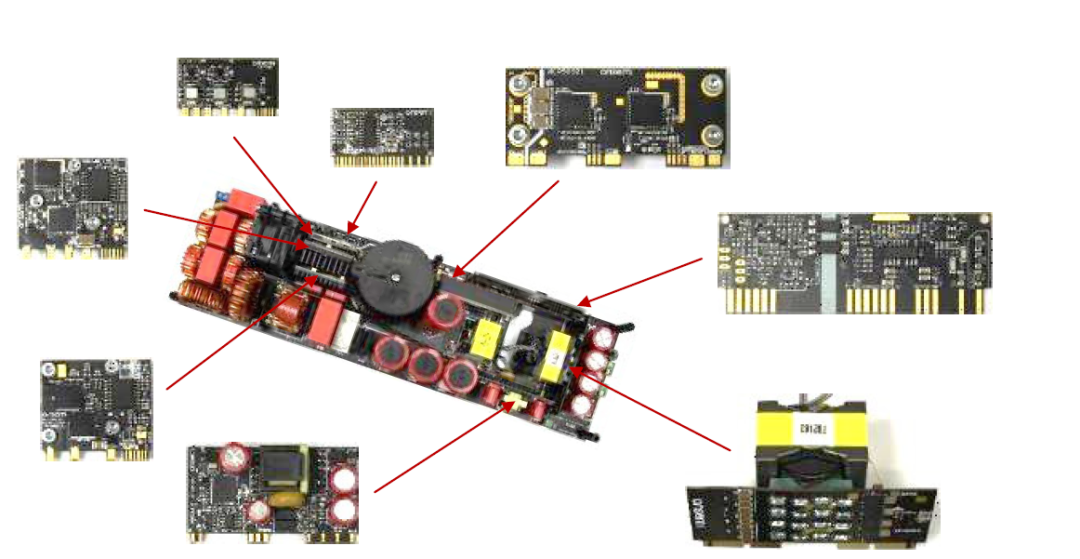

產品實體圖

創新架構與技術組合

該方案采用了以下架構與芯片組合：

NCP1681 Totem Pole PFC架構：通過無橋圖騰柱拓?fù)湓O(shè)計，顯著降低傳統PFC電路的輸入橋式二極管導通損耗，同時減少元件數量，提升效率與功率密度。

NCP13994 LLC架構：支持高達700V的高側驅動器與高壓啟動電流源，具備高頻操作能力與多種保護功能。

NCP4306同步整流控制：優化整流效率，提升整體性能。

NCL38046次級控制芯片：支持Analog與PWM方式精確調整輸出功率，調節范圍精度可達1%。

NCP1343輔助電源控制：采用CCM/QR反激控制，優化輕負載性能。

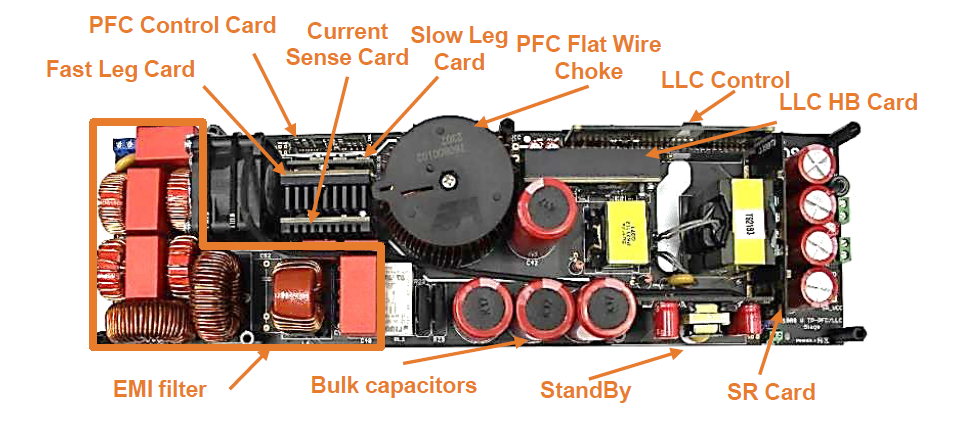

展示板照片正面

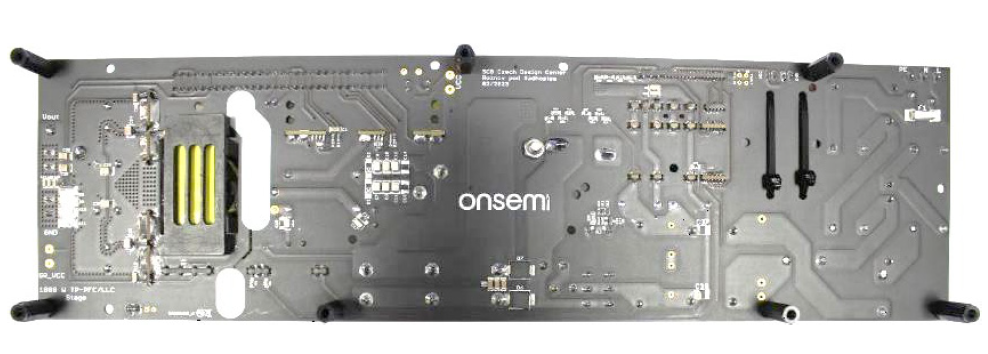

展示板照片背面

核心技術優勢

- NCP1681：支持無橋圖騰柱拓?fù)?，具備交流線路監控、欠壓檢測、數字環路補償?shù)裙δ埽瑑?yōu)化輕負載性能。

- NCP13994：高頻操作范圍廣，支持電流模式控制與自動死區時間調整，提升效率并提供多重保護。

- NCP1343：CCM與QR反激控制結合，優化待機模式性能。

- NCL38046：支持多種控制方式，內置CC/CV/CP運算放大器，精度高達1%。

方案規格與性能

輸入電壓范圍：90V至265V AC

輸出規格：48V/21A

效率表現：全載效率在輸入110Vac時為92.5%，在輸入230Vac時為95.4%

尺寸與功率密度：PCBA尺寸為328mm×93mm×50mm，功率密度達10.74W/in3

保護功能：支持OLP（過載保護）、SCP（短路保護）、TSD（過溫保護）及動態負載調節

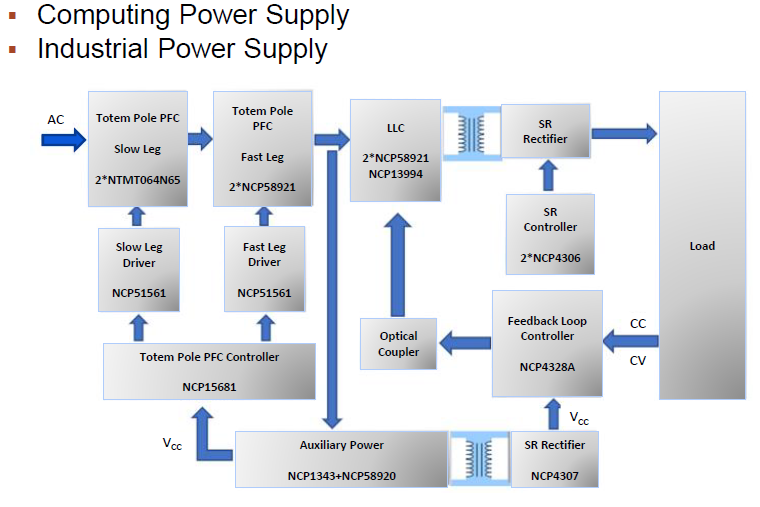

方案方塊圖

應用場景與優勢

這一解決方案適用于智能工業電源、小型化高效率電源設計等場景。通過創新的架構與技術組合，顯著提升了電源的效率、功率密度與可靠性，為工業領域提供了更高效、更智能的電源解決方案。

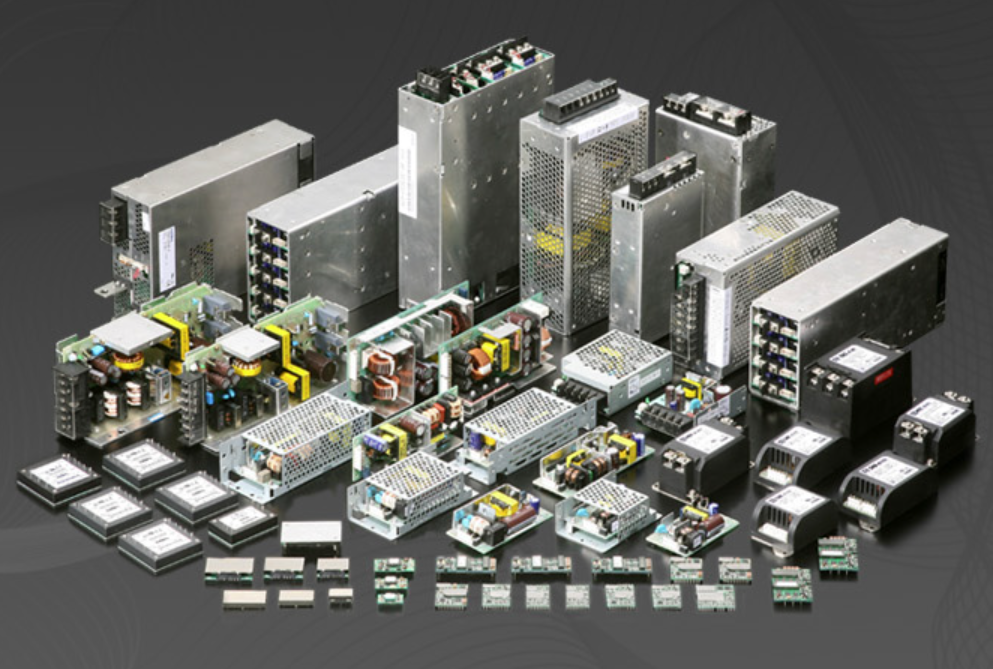

場景應用圖

安森美的這一設計不僅展示了其在電源管理領域的技術實力，也為未來的工業電源設計樹立了新的標桿。
