大衛·克魯克斯在樹莓派的官方雜志第150期上報道了Graham Hooley將一臺舊軟盤復印機改造成了一臺歸檔機器，這使保存舊文件變得輕而易舉。

正如許多計算機檔案管理員所證實的，軟盤無法永久保存。雖然部分軟盤可能比其他介質更耐用，但磁性存儲介質通常會隨時間退化，若儲存不當，灰塵和污垢也會導致軟盤失效。因此，盡快將數據轉存到其他存儲格式至關重要。問題在于，存檔過程往往繁瑣冗長——除非你手頭有一臺創新的設備。

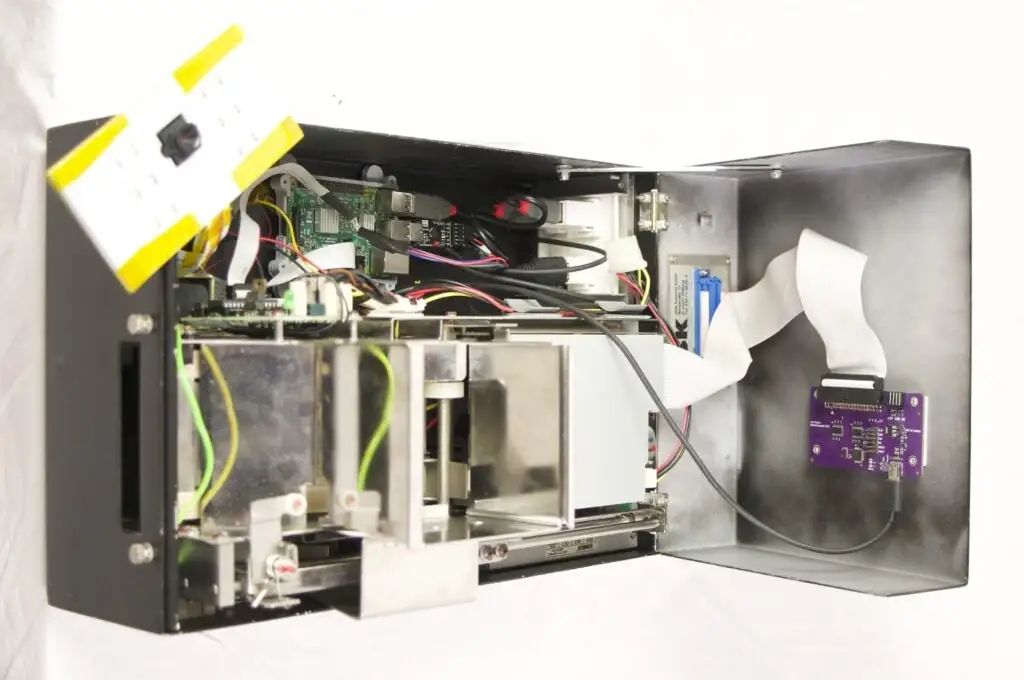

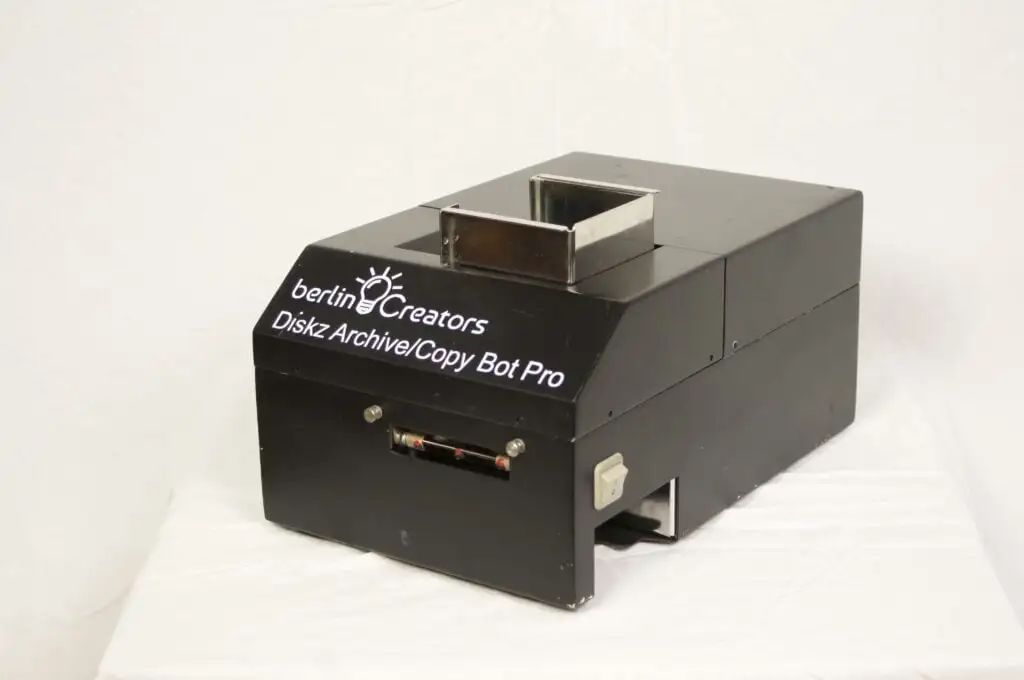

制造商兼開發者格Graham Hooley創造了這樣一種工具：一種允許堆疊一堆3.5英寸軟盤并逐張自動讀取的機器。該設備使用現有軟盤復制器的部件以及Raspberry Pi 3。它可以將軟盤映像備份到USB驅動器。不僅如此，它還配備了Raspberry Pi攝像頭模塊2，用于拍攝每張軟盤的照片并與存檔文件關聯保存。對于一個因機緣巧合誕生的項目而言，這實屬不易。

“我是一個名為柏林創造者的創客空間的成員，我們有一個 WhatsApp 群聊，” Graham 解釋道?！捌渲幸幻蓡T說，他的兄弟在他的地下室里有兩臺3.5英寸的軟盤復印機，他想知道在它們最終成為廢物回收之前是否有人想要它們。我說我愿意接手，所以在我們下一次Amiga聚會時，他把它們放在了創客空間。起初我不知道該拿它們?cè)趺崔k，但大約兩周后，我靈機一動?！?/span>

潤滑劑的啟示

Graham對設備進行了測試，他能夠讓其中一個運行起來，并接受來自他的個人電腦的串行命令。然后他回憶起在YouTube上看到了一個由Shelby Jeuden(也被稱為Tech Tangents)制作的關于在軟盤上保存軟件的Kryoflux和Greaseweazle的解決方案的視頻。

由軟件保護協會開發的Kryoflux和由Keir Fraser創建的Greaseweazle是位于軟盤驅動器和計算機之間的小型設備，允許從軟盤獲取信息。使用軟件，他們可以從驅動器中提取原始通量轉換，并允許建立二進制圖像文件，保存文件，然后可以通過仿真器讀取。

“我想，如果我把給我的軟盤驅動器連接到一個Greaseweazle上，我就可以使用串行接口加載軟盤，捕捉圖像，彈出，然后重復，”Graham說?！叭缓?，我決定安裝一個USB轉串行適配器，因?yàn)榇蠖鄶?shù)電腦都不再有串行接口了，但這不起作用。我很快意識到，控制器板上的接口是標準RS232，而不是TTL RS232，所以我添加了一個電平轉換器，這很有效?！?/span>

Raspberry Pi 攝像頭模塊2被用于拍攝每張軟盤的標簽照片，

并將其保存在與軟盤圖像相同的名稱下，以使存檔更容易識別。

這一突破讓Graham輕松處理了他收藏的800多張Commodore Amiga軟盤——這臺計算機陪伴他度過了1990年代至2000年代初的漫長歲月。在修復了一臺二手的16位Amiga 500并升級至32位Amiga 1200后，他的軟盤收藏近年來持續增長。"過去五年我一直在收集Amiga設備，許多都附帶軟盤，"他表示，因此及時找到存檔方法至關重要。

通量容量

出于幾個原因，Graham決定使用Raspberry Pi計算機?！耙?yàn)槲沂且粋€(gè)超級粉絲，我有一個備用的樹莓Pi 3，”他說道。他還發現，一旦一切就緒，構建就相當簡單了。他還解釋道“通過一個Python腳本，通過串行端口發送‘I’進行插入來控制Greaseweazle機制，如果成功，它返回“X ”,如果失敗，返回“E ”

如果腳本收到“X ”,那么它使用Greaseweazle軟件讀取磁盤，完成后返回“0”?！叭缓笸ㄟ^在串行端口上發送‘A’來接受，從而彈出磁盤，”Graham補充道。此時，攝像頭會拍攝一張磁盤標簽的照片，并以與磁盤映像相同的文件名存儲，同時添加.jpg。攝像頭是在設計過程的后期出現的。我需要一種方法來識別哪個磁盤映像屬于哪個軟盤，否則只能逐一打開文件查驗內容?！?/span>

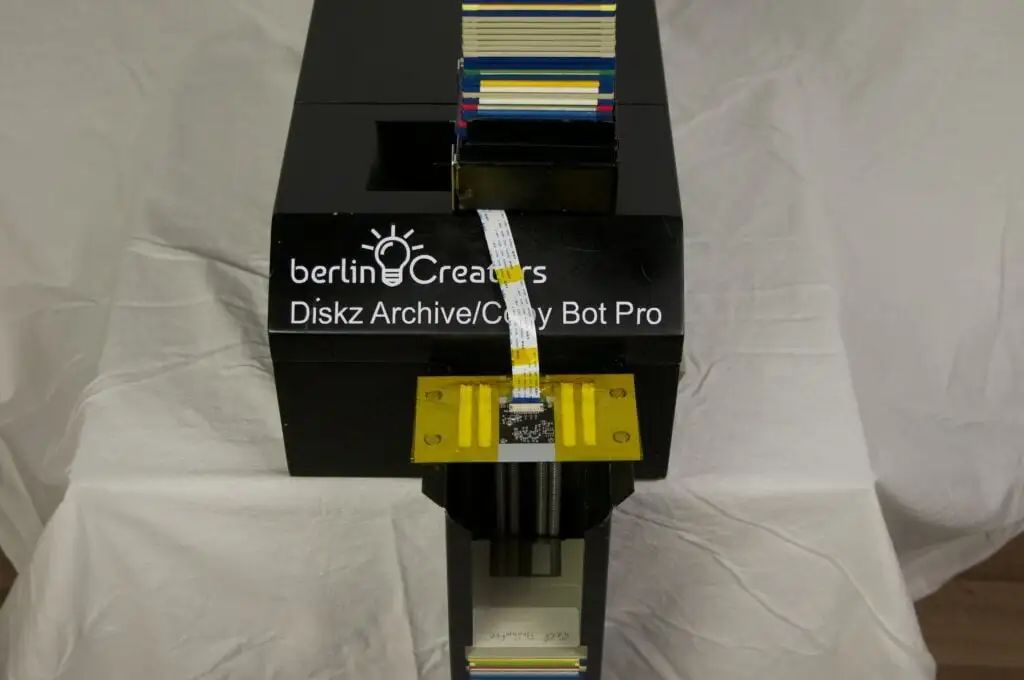

攝像頭被安置在輸出槽上方，可在磁盤彈出時拍攝照片并保存為.jpg文件

廣泛兼容性

由于Graham的設備可以讀取Greaseweazle支持的任何3.5英寸軟盤，因此歸檔不僅限于Amiga。事實上，由于Graham重新利用了磁盤復印機背面的37路D型連接器，以允許連接5.25英寸和8英寸的驅動器，它可以兼容幾乎任何你能想到的復古機器。

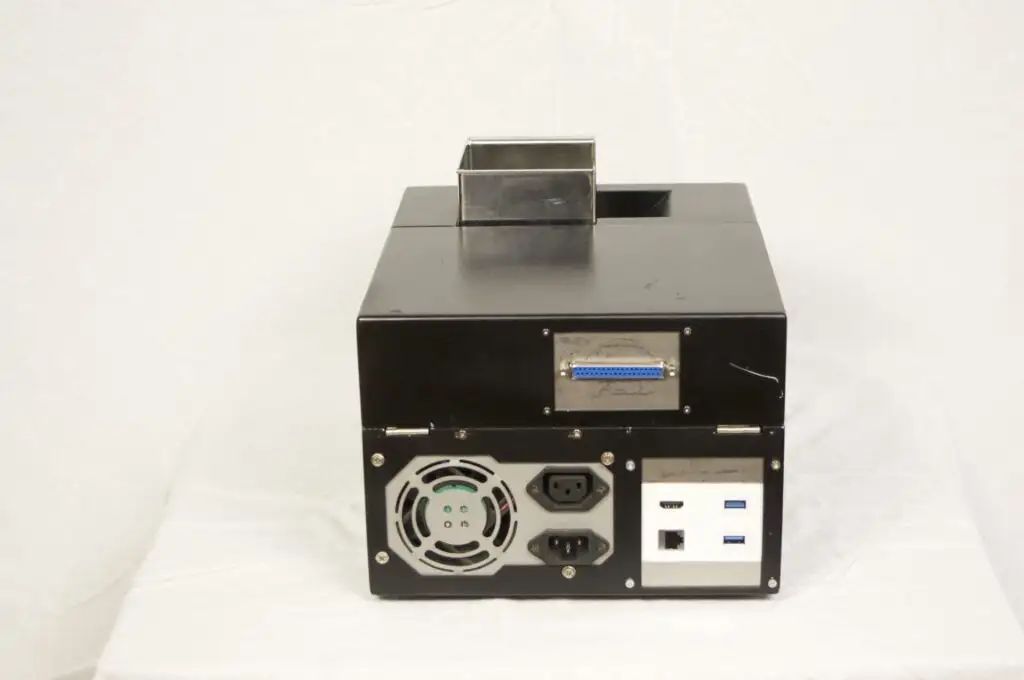

Graham保留了Raspberry Pi的現代接口，方便從設備背面直接訪問

Graham現在正忙著檢查存檔的磁盤，希望能在他的收藏中發現一些寶藏--從別人那里獲得的磁盤中總是有可能包含被遺忘已久的文件?！八f："目前我還沒有發現任何稀有或搶手的東西，但我正在檢查圖像文件，還有很多工作要做。
