ICP1543 12-18 GHz、20W GaN功率放大器技術手冊
說明
ICONICRF公司的ICP1543是一款采用裸芯片形式的三級單片微波集成電路（MMIC）功率放大器，采用碳化硅基氮化鎵（GaN on SiC）技術制造。ICP1543的工作頻率范圍為12 - 18GHz，輸出功率為43dBm，功率附加效率（PAE）大于30%，小信號增益為22dB。ICP1543非常適用于各種測試測量以及航空航天與國防領域的應用。
數據表：*附件：ICP1543 12-18 GHz、20W GaN功率放大器技術手冊.pdf
特性
- **頻率范圍：12 - 18GHz
- **輸出功率：在輸入功率24dBm時，輸出功率大于43dBm
- **功率附加效率：大于30%
- **小信號增益：22dB
- **偏置：VD = 24V，IDQ = 150mA
- **技術：碳化硅基氮化鎵（GaN on SiC）
- **無鉛且符合RoHS標準
- **芯片尺寸：3.75mm×3.45mm
應用領域
- 測試測量
- 航空航天與國防
功能框圖
圖中展示了ICP1543的功能框圖，具有射頻輸入（RF IN）和射頻輸出（RF OUT）端口，每級放大器分別有柵極電壓（VG）和漏極電壓（VD）引腳。

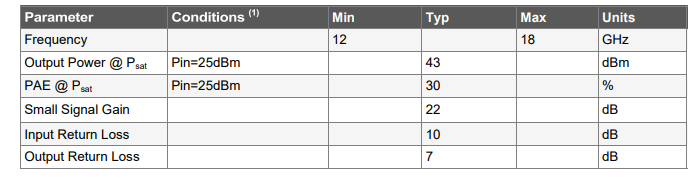

電氣規格

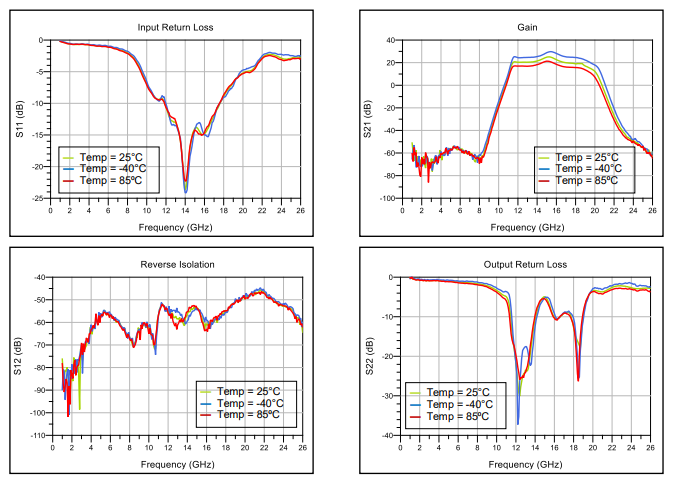

典型小信號數據

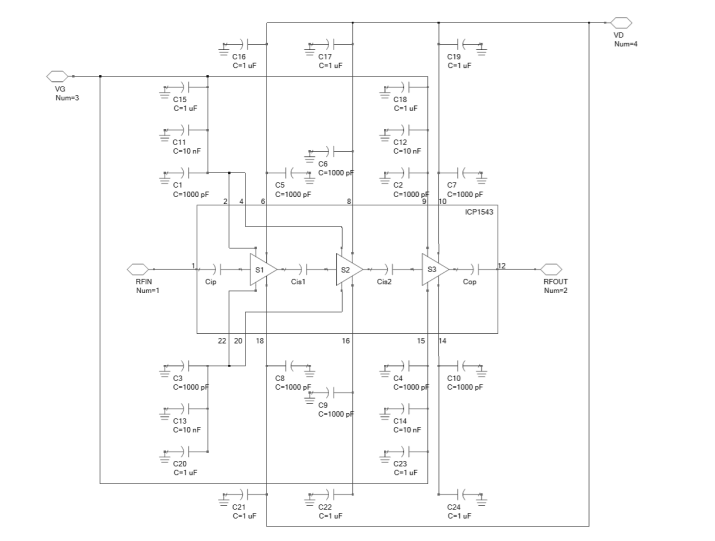

應用電路
