      HMC346AMS8GE GaAs MMIC SMT電壓可變衰減器，DC-8GHz技術手冊

      要長高 ? 2025-05-02 11:13 ? 次閱讀

      概述、
      HMC346AMS8GE是一款吸收式電壓可變衰減器(VVA)，采用8引腳表貼封裝，工作頻率范圍為DC - 8 GHz。它集成了片內基準電壓衰減器，可配合外部運算放大器使用，提供0至-5V的簡單單電壓衰減控制。該器件非常適合模擬直流控制信號必須在30 dB幅度范圍內控制RF信號電平的設計。具體應用包括微波、點對點和VSAT無線電中的AGC電路和多增益級溫度補償。
      數據表：*附件：HMC346AMS8GE GaAs MMIC SMT電壓可變衰減器，DC-8GHz技術手冊.pdf

      應用

      • 點對點無線電
      • VSAT無線電

      特性

      • 寬帶寬：DC - 8 GHz
      • 低相移和衰減
      • 衰減范圍：32 dB

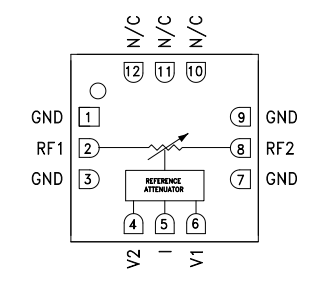

      框圖

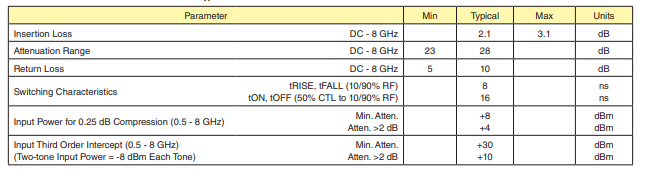

      電氣規格

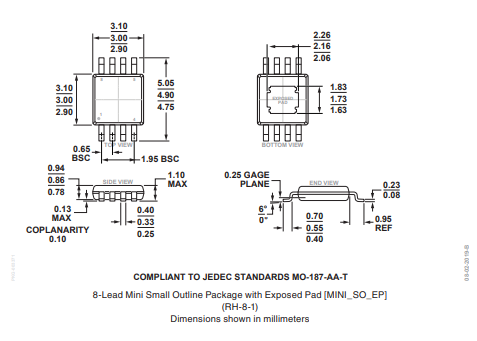

      外形圖

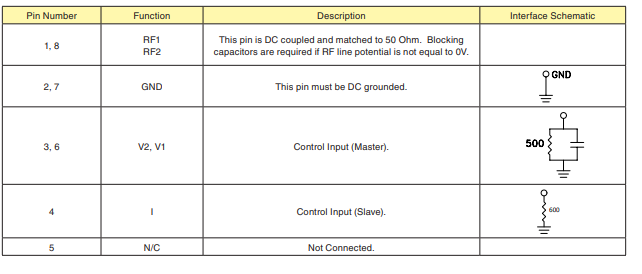

      引腳描述

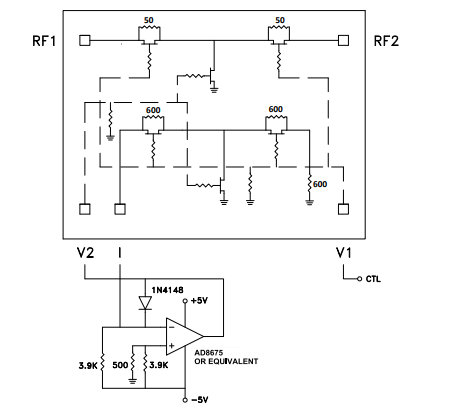

      單線控制驅動器
