當前，數字化轉型浪潮席卷全球，企業園區網絡正面臨前所未有的挑戰。隨著物聯網設備激增、移動辦公普及以及業務云化加速，傳統園區網絡暴露出部署周期長、運維復雜度高、擴展性不足等痛點。尤其是中大型園區，往往需要同時承載有線、無線、IoT等多類業務，傳統基于命令行逐臺配置的方式效率低下，且難以實現統一管理。

在這一背景下，云化園區網絡應運而生——通過軟件定義網絡（SDN）、自動化編排和集中式控制，實現網絡的快速部署、靈活擴展和智能運維，成為企業構建未來數字底座的核心選擇。

30分鐘極速部署！云化園區網絡重塑中大型園區組網體驗

“30分鐘內，為中大型園區開通有線無線雙網并實現統一管理”——這一目標絕非紙上談兵。依托新一代云化園區網絡解決方案，企業可輕松實現“即插即用”的極簡組網體驗。

星融元采用自主研發的Asterfusion CX-M系列全盒式SONiC交換機，基于Spine/Leaf架構與統一BGP路由協議構建云化園區網絡，簡化傳統多層網絡結構。通過Asteria Campus Controller（ACC）云園區控制器， 即可快速完成有線和無線業務配置，真正實現“開箱即用”。

三步實現全網業務開通。

前期準備，管理員需將設備信息導入ACC控制器的指定組織/場所，并按規劃完成設備物理連接與上電，后續操作高度自動化。

• 整網設備連接控制器（借助 DHCP option 自動獲取控制器IP地址）
• 根據所選場景模板，控制器自動生成拓?fù)洳⑼瓿苫A(chǔ)網絡配置（對用戶屏蔽了技術細節，控制器自動計算BGP互聯地址并完成整網路由配置）
• 開通有線網和無線網業務（基于控制器預置/自定義模板，圖形界面一鍵批量下發）

步驟一：設備自動連接控制器

網絡中存在DHCP Server

設備上電后，Asterfusion交換機與AP默認作為DHCP客戶端，通過Option 138字段自動獲取控制器IP地址。示例DHCP配置如下：

#為了保證設備能獲取到控制器的IP地址 #DHCP Server 需要能響應 option138 字段 #以下是 sc-dhcp-server 的配置參考 subnet 192.168.1.0 netmask 255.255.255.0{ range 192.168.1.100 192.168.1.200; option routers 192.168.1.1: option subnet-mask 255.255.255.0: option capwap-ac-v4 “192.168.10.1” #控制器IP地址

無DHCP Server——手動連接

通過一臺Spine交換機的串口手動啟用ucentral-client容器，指定控制器IP后，設備將自動拉取配置并引導全網連接：

sonic# config sonic(config)# ucentral-client enable sonic(config)# ucentral-client server 192.168.10.1 #控制器IP地址

步驟二：自動化拓?fù)錁?gòu)建與網絡配置

ACC內置中小型園區與中大型園區兩類場景模板，后者通過增加Aggregation層支持千臺Leaf交換機擴展。管理員僅需選擇模板并設置設備型號、角色與數量，控制器即可自動生成最優拓?fù)洹?/p>

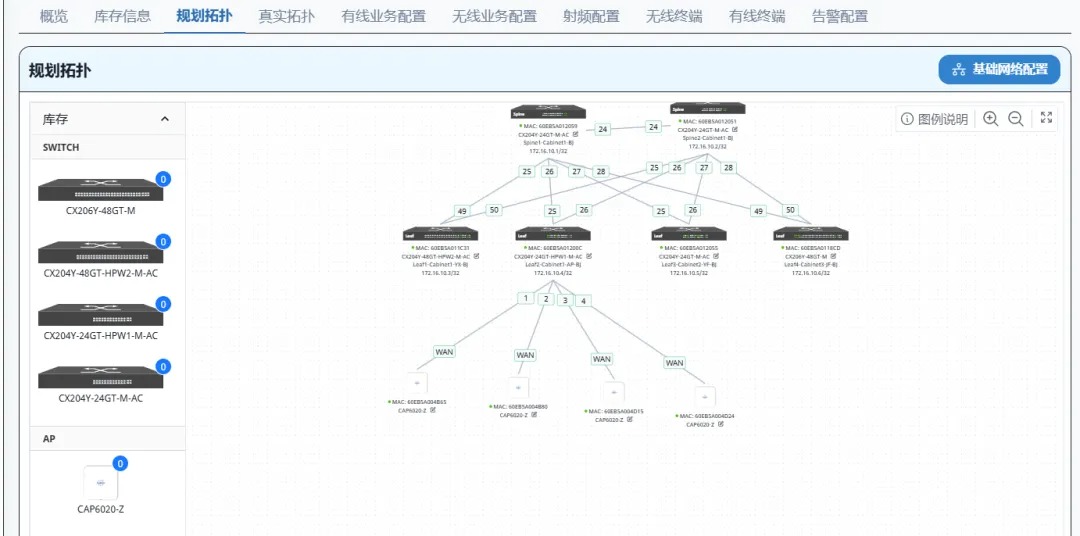

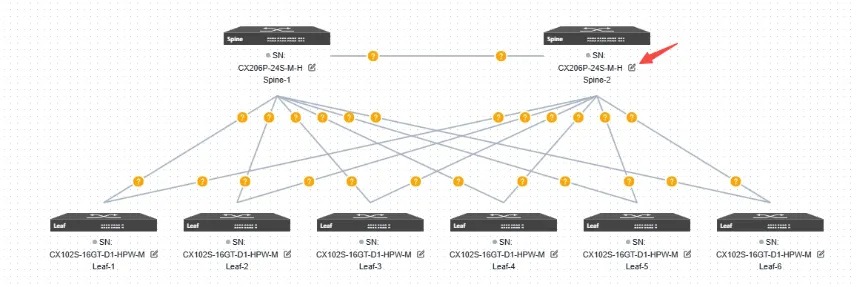

如下圖所示，在生成的拓?fù)鋱D上點擊設備旁的編輯按鈕即可繼續設置各個互聯端口。

場景組網下的設備上線狀態、鏈路和接口關系一覽無余（如下圖）。完成拓?fù)渚庉嫼螅c(diǎn)擊“基礎網絡配置”即可配置業務網的靜態路由或動態路由，例如BGP、OSPF、路由匯聚等，除了提供IP地址等基礎信息外，ACC控制器將會根據網絡拓?fù)鋭?dòng)態生成所需配置。

步驟三：有線無線業務批量下發

無線業務配置

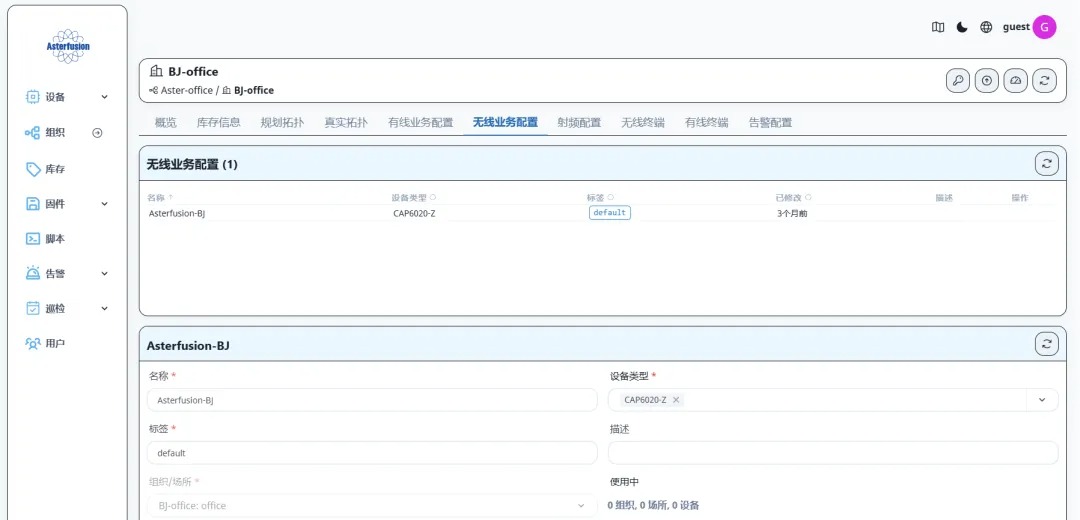

在ACC的“Wi-Fi設置”中預定義SSID、安全策略等，控制器可以根據管理員的輸入，自動生成相應的配置腳本。支持多個無線業務配置，并通過標簽區分 (下圖示例為default)。無線 AP 接入PoE交換機自動上線并連接到控制器后，便會根據導入庫存時設定的標簽信息自動拉取與標簽一致的配置。

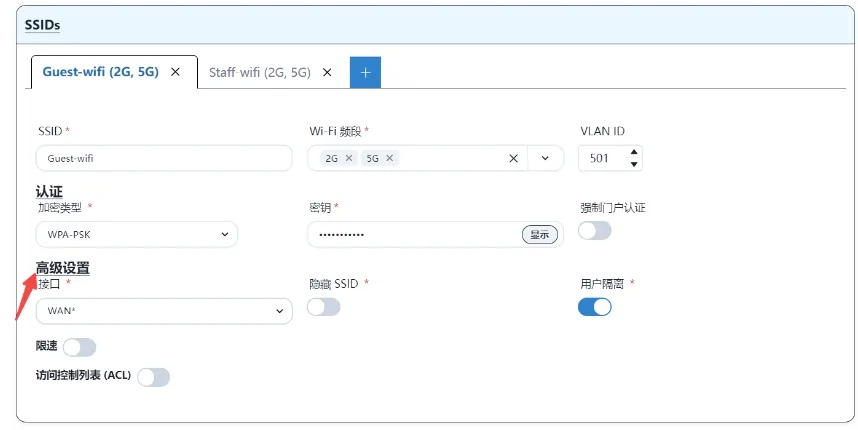

對于特定場景，管理員也可在高級配置中自定義更改AP的默認配置。

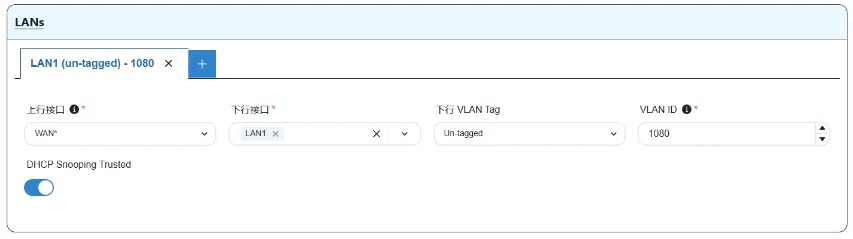

當部分 AP（比如面板型 AP）提供的有線接口接入了有線終端，用戶也可以在LANs處配置諸如上下行接口、VLAN tag、VLAN ID 等信息。

有線業務配置

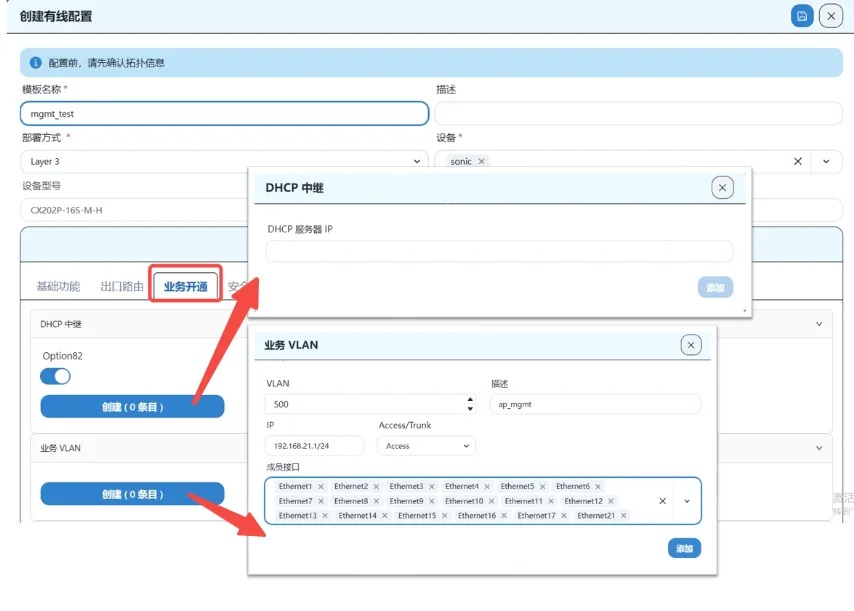

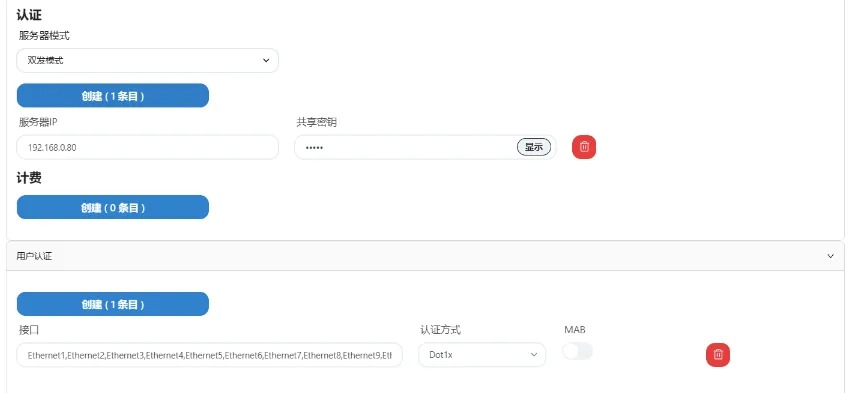

通過可視化界面配置VLAN、ACL、802.1x認證等策略，同樣也可在有線業務配置標簽下快捷完成配置腳本的生成和下發，大幅降低人工操作風險。

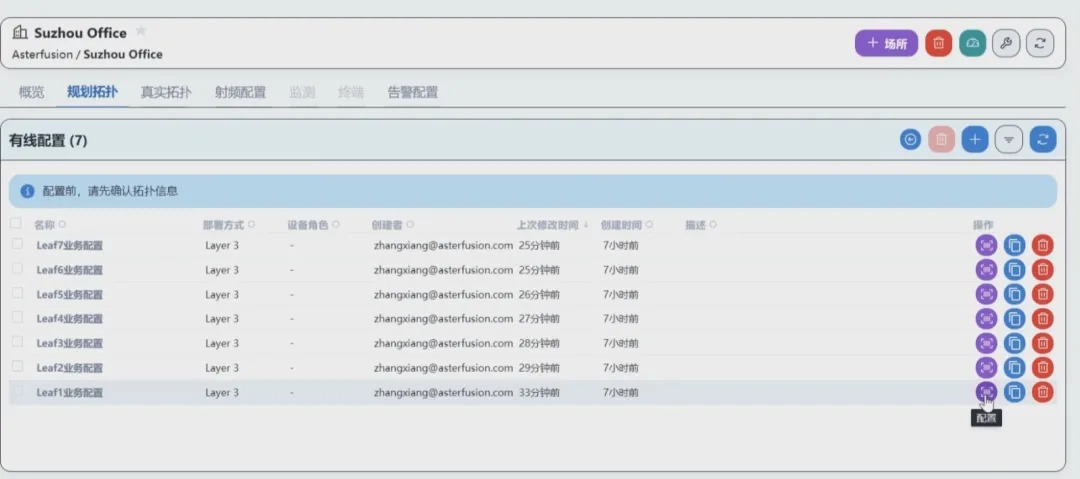

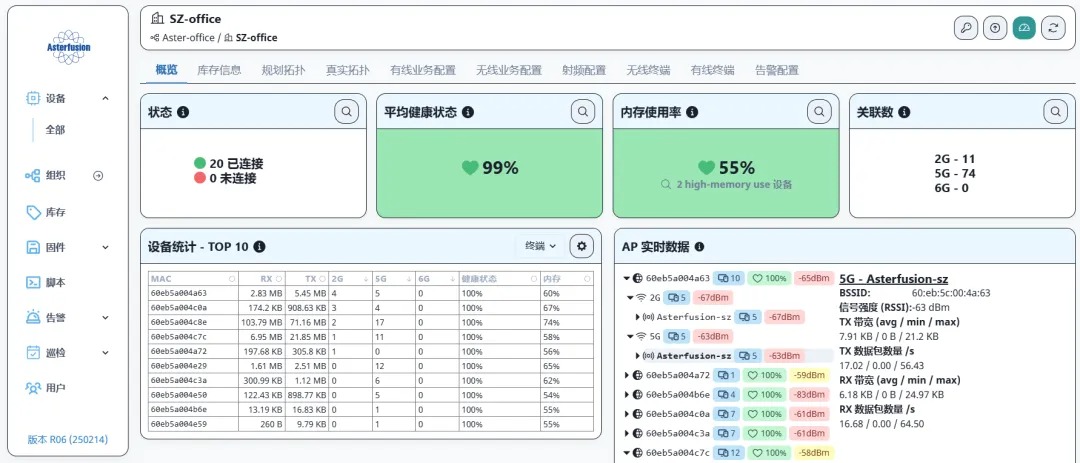

點擊上圖“配置”按鈕，等待所有執行完畢，我們就已完成園區有線無線業務的開通。全網設備狀態、鏈路質量及終端信息均可在ACC界面集中呈現、輔助日常運維管理。實測顯示，從設備上電到業務開通全程僅需30分鐘，運維效率提升超80%。

云化園區網絡以“極簡、智能、開放”為核心，助力企業快速響應業務變化。下期將深入解析ACC的可視化運維功能（告警管理、自動化巡檢等），敬請關注。
