智多晶FIFO_Generatorv2.0 IP

FIFO_Generator是智多晶設計的一款通用型FIFO IP。當前發布的FIFO_Generator IP是2.0版本，相比之前的1.1版本主要新增了非等比輸入輸出數據位寬支持和異步FIFO跨時鐘級數配置功能。

FIFO_Generator IP特性

支持同步/異步選擇

支持RAM類型選擇：自動、塊(BLOCK)RAM、分布式RAM

讀端口支持普通/預讀模式:普通讀模式 、預讀模式(First Word Fall Through)

支持跨時鐘域級數配置

支持輸入輸出數據位寬比例可變

數據保護，確保不會出現寫超和讀超的情況

支持data_count輸出（可配置）

支持prog_full, prog_empty端口（可配置）

支持almost_full, almost_empty端口（可配置）

RAM類型選擇

FIFO_Generator IP支持用戶選擇FIFO內RAM的資源類型，可選“塊（Block）RAM”和“分布式RAM”。默認為“自動”，軟件根據用戶輸入的FIFO數據位寬和深度，自動選擇合適的資源來實現。

分布式RAM使用LUT資源，塊（Block）RAM使用塊RAM（EBR）資源。一般建議小尺寸FIFO使用分布式RAM，大尺寸的FIFO使用塊（Block）RAM。合理選擇使用的存儲資源類型可以獲得很好的性能和資源占用。

讀數據模式選擇

FIFO_Generator IP支持2種FIFO讀模式，“普通讀模式”和“預讀（FWFT）模式”。

普通讀模式，數據在進行有效讀信號（rd_en & !empty）以后立即更新。在沒進行讀操作之前，端口上的數據無效，或保持上一次讀出的數據。

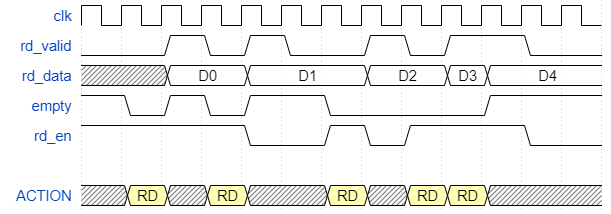

FIFO普通讀模式時序圖

預讀模式，數據在FIFO內會自動搬運到端口上并以rd_valid信號作為端口數據可用且未過期的標志。預讀模式下，以rd_valid和rd_en信號同時為1的作為讀取條件，因此工作在預讀模式的FIFO和AXI/AHB/APB總線的握手反壓操作兼容性非常好。

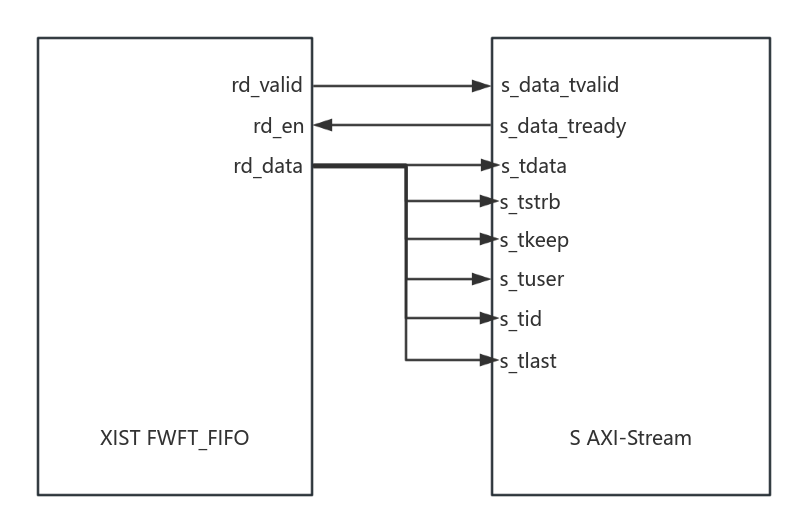

智多晶FWFT FIFO適配AXI-Stream接口的典型連接

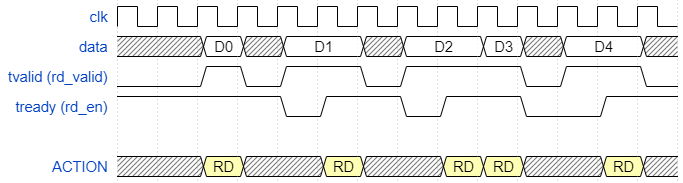

AXI-Stream握手反壓式操作時序圖

輸入輸出數據位寬比例變化

2.0版本的FIFO generator IP新增對輸入輸出端口的數據位寬調整的支持。默認為1:1模式，可選8:1，4:1，2:1，1:2，1:4，1:8。

當用戶選擇非等比輸入輸出接口位寬時，如果啟用data_count端口，會分別得到wr和rd兩個端口的data_count輸出。

該特性在選擇塊（Block）RAM和分布式RAM模式下都提供支持，對RAM類型沒有要求。

FIFO_Generator IP配置與使用

打開IP

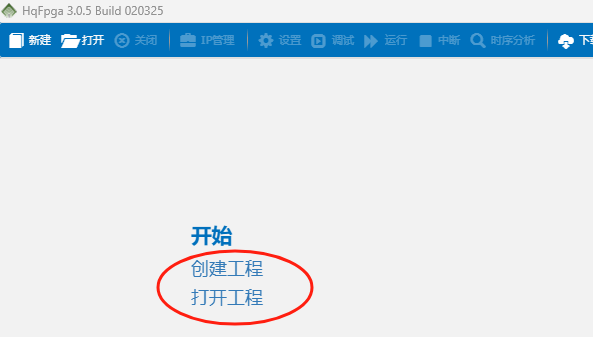

第一步，使用HqFpga v3版本軟件，創建或打開一個工程。

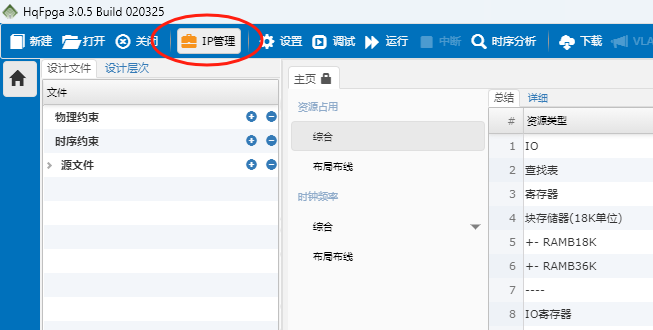

第二步，在已打開的工程中，點擊“IP管理”圖標。

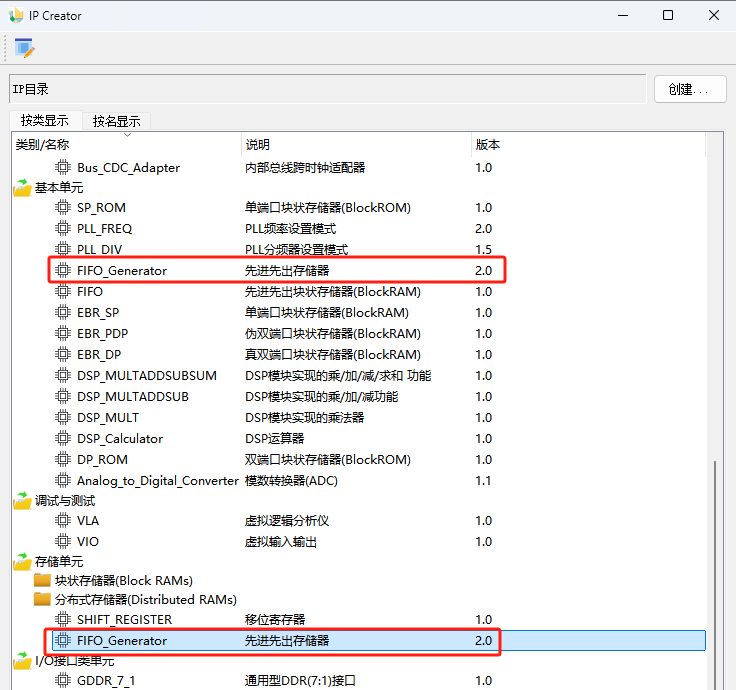

第三步，在IP管理器“IP Creator”--“存儲單元”分類或“基本單元”分類下找到FIFO_Generator IP，雙擊打開FIFO_Generator IP配置界面。

配置IP

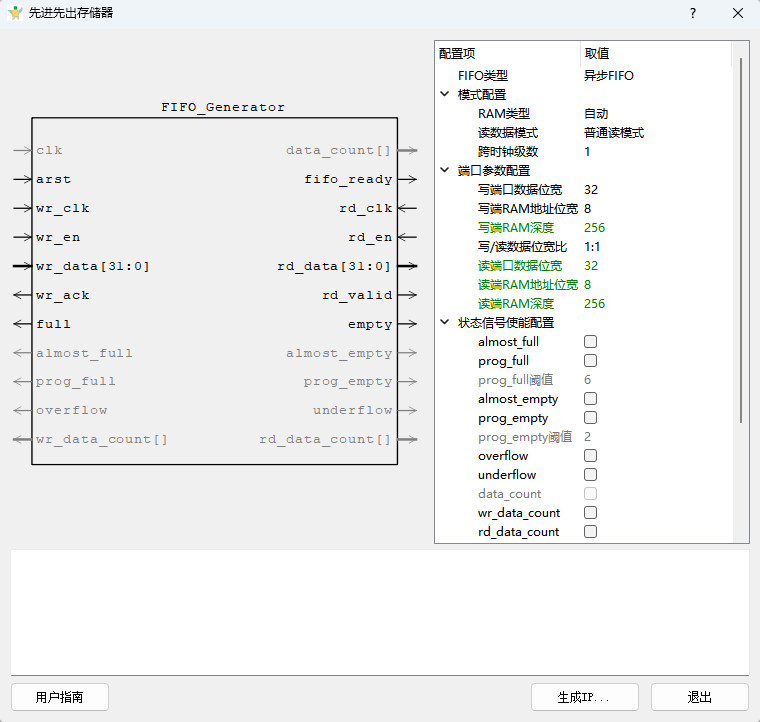

IP配置界面的配置選項清晰明確。從上到下依次對FIFO類型，功能模式，端口規模參數進行配置，最后選擇需要用到的狀態信號。針對輸入輸出數據端口變位寬的特性，IP界面會根據當前的配置以綠字方式提供實時信息反饋，幫助用戶理解這些配置產生的效果。

不同的功能配置會影響輸出IP占用的FPGA邏輯資源和IP模塊的性能，建議用戶關閉不需要的功能從而獲得最佳的資源和性能表現。

設計資源

FIFO_Generator IP用戶文檔已隨IP發布，可通過IP界面直接獲得。

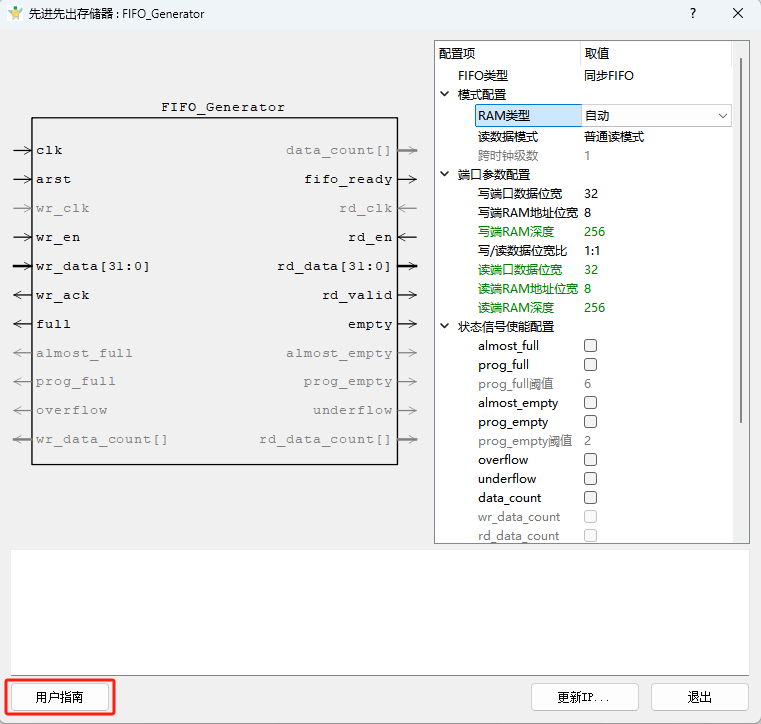

在FIFO_Generator IP界面左下角，點擊“用戶指南”可以直接打開FIFO_Generator IP的用戶指南（UserGuide）pdf文件。

其它相關設計資源后續會陸續通過官網發布，歡迎關注。有任何疑問請通過智多晶公眾號或FAE與我們聯系。
