LM26484 是一個多功能、可配置的電源管理單元。此設備 集成兩個高效 2.0A 降壓 DC/DC 轉換器、一個 LDO 控制器、一個 POR（電源 On Reset） 電路和熱過載保護電路。所有穩壓器輸出電壓均為 外部可調。LDO 控制器是一種低壓 NMOS 穩壓器。LM26484是 采用 5 x 4 x 0.8 mm WQFN-24 引腳封裝。
*附件：lm26484.pdf

特性

• 降壓型 DC/DC 轉換器 （Buck）
  • 3.0–5.5V 輸入范圍
  • 外部可調 V 外 :
  • 降壓 1 和 2：0.8V–3.5V @ 2A
  • 降壓時鐘之間的 180° 相移
  • 2 MHz PWM 開關頻率
  • ±1% 反饋電壓精度
  • 自動軟啟動
  • 電流過載保護
  • PWM/PFM 效率模式可用
• 線性穩壓器 （LDO） 控制器
  • 3.0V–5.5V 輸入范圍
  • 外部可調 V外
  • ±1.5% 反饋電壓精度
  • 穩壓至低 V 在 - 低 V外LI-LO （低輸入、低輸出） NFET作
  • LI-LO 配置的輸入，當電源由 Buck 調節時，可進行后置調節2
  • 通過選擇外部 FET 實現高達 1000 mA 的輸出電流

參數

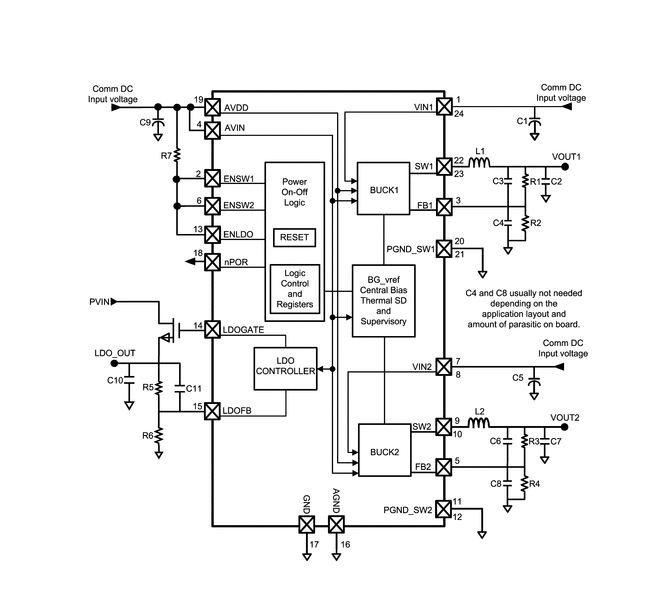

方框圖

一、概述

LM26484是一款多功能、可配置的電源管理單元，集成了兩個高效率的同步降壓DC/DC轉換器（Buck1和Buck2）、一個LDO控制器、一個POR（Power On Reset）電路以及熱過載保護電路。該器件專為數字核心和I/O（如FPGA、ASIC、DSP等）設計，適用于汽車信息娛樂系統、機頂盒、網絡路由器、打印機等多種應用。

二、主要特性

• ?輸入電壓范圍?：3.0V至5.5V
• ?輸出電壓范圍?：
  • Buck1和Buck2：0.8V至3.5V，最大輸出電流2A
  • LDO：外部可調，最大輸出電流1000mA
• ?PWM開關頻率?：2MHz
• ?相位差?：Buck1和Buck2之間180°相位差，減少輸入紋波
• ?軟啟動?：自動軟啟動，減少啟動時的浪涌電流
• ?保護特性?：電流過載保護、熱過載保護
• ?包裝形式?：5x4x0.8mm WQFN-24引腳封裝

三、功能描述

1. Buck轉換器

• ?工作模式?：支持PWM和PFM模式，根據負載電流自動切換，提高輕載效率
• ?同步整流?：使用內部NMOS作為同步整流器，降低損耗，提高效率
• ?電流限制?：內置電流限制功能，防止過載損壞
• ?低電壓降操作?：支持100%占空比操作，實現低輸入電壓下的穩定輸出

2. LDO控制器

• ?低噪聲設計?：適用于模擬負載，如CMOS RAM保持電路
• ?輸出電壓可調?：通過外部反饋電阻設置
• ?無負載穩定性?：即使在沒有外部負載的情況下也能保持穩定

3. POR電路

• ?復位輸出?：nPOR引腳為低電平有效復位輸出，當輸入電壓低于閾值時保持低電平，達到閾值并經過延時后變?yōu)楦唠娖?/li>

四、典型應用

• ?電路設計?：提供了詳細的典型應用電路圖，包括電源輸入、輸出電容、電感等元件的選擇和連接
• ?使能控制?：通過ENSW1、ENSW2和ENLDO引腳分別控制Buck1、Buck2和LDO的使能
• ?反饋電壓?：Buck轉換器和LDO均通過外部反饋電阻分壓網絡設置輸出電壓

五、元件選擇指南

• ?輸出電感?：推薦0.5μH電感，需確保電感不會在任何操作條件下飽和
• ?輸出電容?：推薦使用陶瓷電容，電容值需滿足穩定性要求，并考慮電容的ESR和溫度特性
• ?輸入電容?：至少10μF的陶瓷電容，用于濾除輸入電流紋波

六、封裝和訂購信息

• ?封裝類型?：WQFN-24引腳
• ?工作溫度范圍?：-40°C至125°C
• ?訂購選項?：提供不同批量的訂購選項，包括250單位、1000單位和4500單位的卷帶和卷盤包裝

七、靜電放電（ESD）注意事項

• 該器件對靜電放電敏感，處理時需采取適當?shù)念A(yù)防措施，如將引腳短接或?qū)⑵骷胖迷趯?dǎo)電泡沫中。
