LMV821/LMV822/LMV824 運算放大器為低電壓、低功耗系統帶來了出色的性能和經濟性。這些器件具有 5MHz 的單位增益頻率（2.7V 電源電壓下）和 1.4V/μs 的壓擺率，且靜態電流僅為 220μA/放大器。這些器件可向 600? 負載提供軌至軌輸出 (RRO) 擺幅。輸入共模電壓范圍包括地電平，最大輸入失調電壓為 3.5mV。這些器件還能輕松驅動 應用 部分所述的大型容性負載。

數據手冊：*附件：LMV822-N-Q1 汽車級、雙通道、5.5V、5.6MHz、40mA輸出電流、RRO運算放大器技術手冊.pdf

LMV821 單通道運算放大器采用微型 SC70-5 封裝（這種封裝的尺寸約為 SOT23-5 的一半）。LMV824NDGV 在擴展工業溫度范圍內具有額定性能，采用 TVSOP 封裝。

總體而言，LMV821/LMV822/LMV824 器件是低電壓、低功耗和高性能的運算放大器，能夠以經濟實惠的價格滿足廣泛 應用 的要求。

特性
? 符合汽車類應用的 標準
? 符合 AEC-Q100 標準，其中包括：
– LMV822-Q1 和 LMV824-Q1 為汽車級 AECQ100 1 級版本
? 除非另有說明，否則 Vs = 5V 且采用典型電源值
? LMV824 具有高達 125°C 的擴展溫度范圍
? 小型 SC70-5 封裝 (2.0mm x 1.25mm x 0.95mm)
? 在 2.5V、2.7V 和 5V 電壓下具有額定性能
? VOS 為 3.5mV（最大值）
? TCVOS 為 1uV/°C
? 2.7V 時的增益帶寬積為 5MHz
? 2.7V 電源電壓時的 ISupply 為 220μA/放大器
? 壓擺率為 1.4V/μs（最小值）
? CMRR 為 90dB
? PSRR 為 85dB
? 5V 電源電壓時的 VCM 為 -0.3V 至 4.3V
? 軌至軌輸出 (RRO)
– 600? 負載時，以電源軌為基準的輸出擺幅為160mV
– 10k? 負載時，以電源軌為基準的輸出擺幅為55mV
? 在容性負載下實現穩定性能

引腳功能和配置

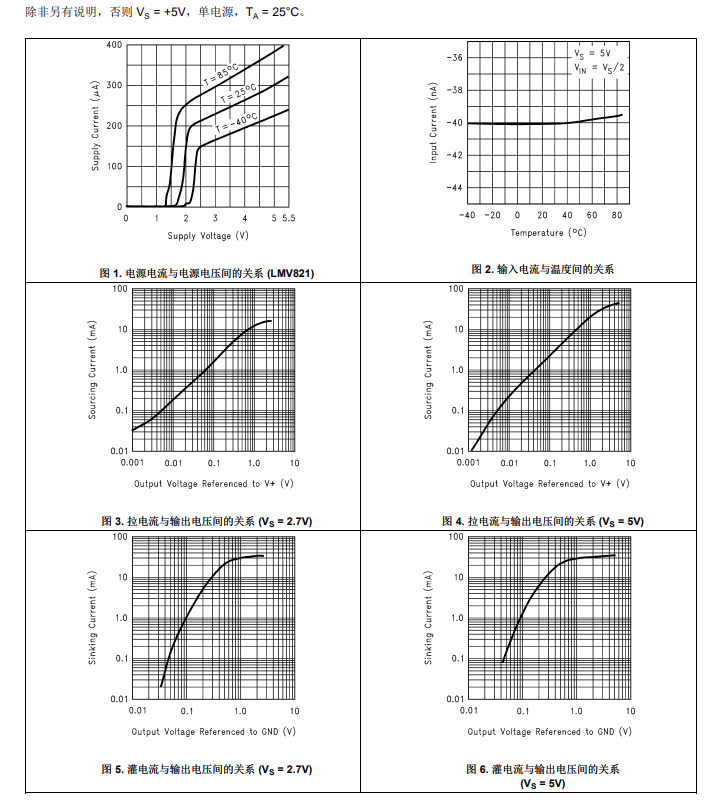

典型特性

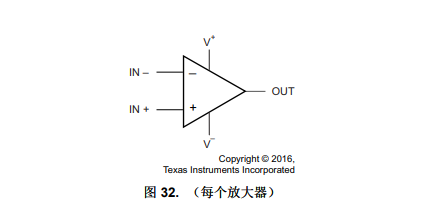

功能方框圖

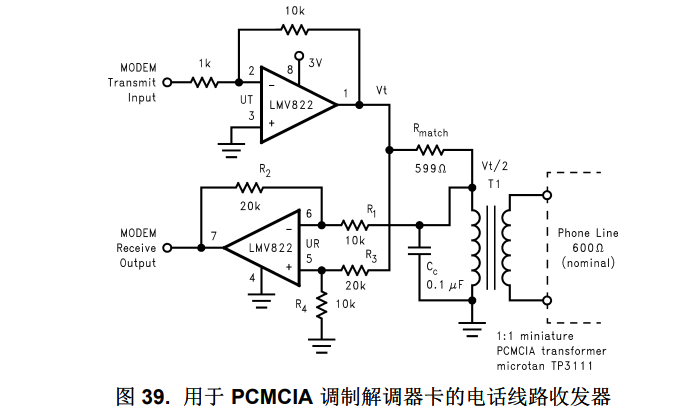

典型應用

應用
? 無繩電話
? 手機
? 筆記本電腦
? PDA
? PCMCIA
