LM74810 理想二極管控制器驅動和控制外部背靠背 N 溝道 MOSFET，以模擬具有電源路徑開/關控制和過壓保護的理想二極管整流器。3V 至 65V 的寬輸入電源可保護和控制 12V 和 24V 輸入供電系統。該器件可以承受并保護負載免受低至 –65V 的負電源電壓的影響。集成的理想二極管控制器 （DGATE） 驅動第一個 MOSFET，以取代肖特基二極管，用于反向輸入保護和輸出電壓保持。該器件在電源路徑中具有第二個 MOSFET，允許使用 HGATE 控制進行負載斷開（ON/OFF 控制）和過壓保護。該器件具有可調節的過壓截止保護功能。LM74810采用線性調節和比較器方案的反向電流阻斷。對于功率 MOSFET 的共漏極配置，中點可用于使用另一個理想二極管的 OR-ing 設計。LM74810的最大額定電壓為 65V。通過在共源拓?fù)渲信渲闷骷耐獠?MOSFET，可以保護負載免受擴展過壓瞬變的影響，例如 24 V 電池系統中的 200 V 非抑制負載突降。
*附件：lm7481.pdf

特性

• 適用于寬溫應用
  • 器件溫度：-55°C 至 +125°C 環境工作溫度范圍
• 3V 至 65V 輸入范圍
• 低至 –65 V 的反向輸入保護
• 驅動外部背靠背 N 溝道 MOSFET
• 具有 9.1mV A 至 C 正向壓降調節的理想二極管作
• 低反向檢測閾值 （–4 mV），具有快速響應 （0.5 μs）
• 高達 200KHz 的有源整流
• 60mA 峰值柵極 （DGATE） 導通電流
• 2.6A 峰值 DGATE 關斷電流
• 集成 3.8mA 電荷泵
• 可調過壓保護
• 2.87μA 的低關斷電流 （EN/UVLO=Low）
• 2.6A 峰值 DGATE 關斷電流
• 通過合適的 TVS 二極管滿足汽車ISO7637瞬態要求
• 采用節省空間的 12 引腳 WSON 封裝

參數

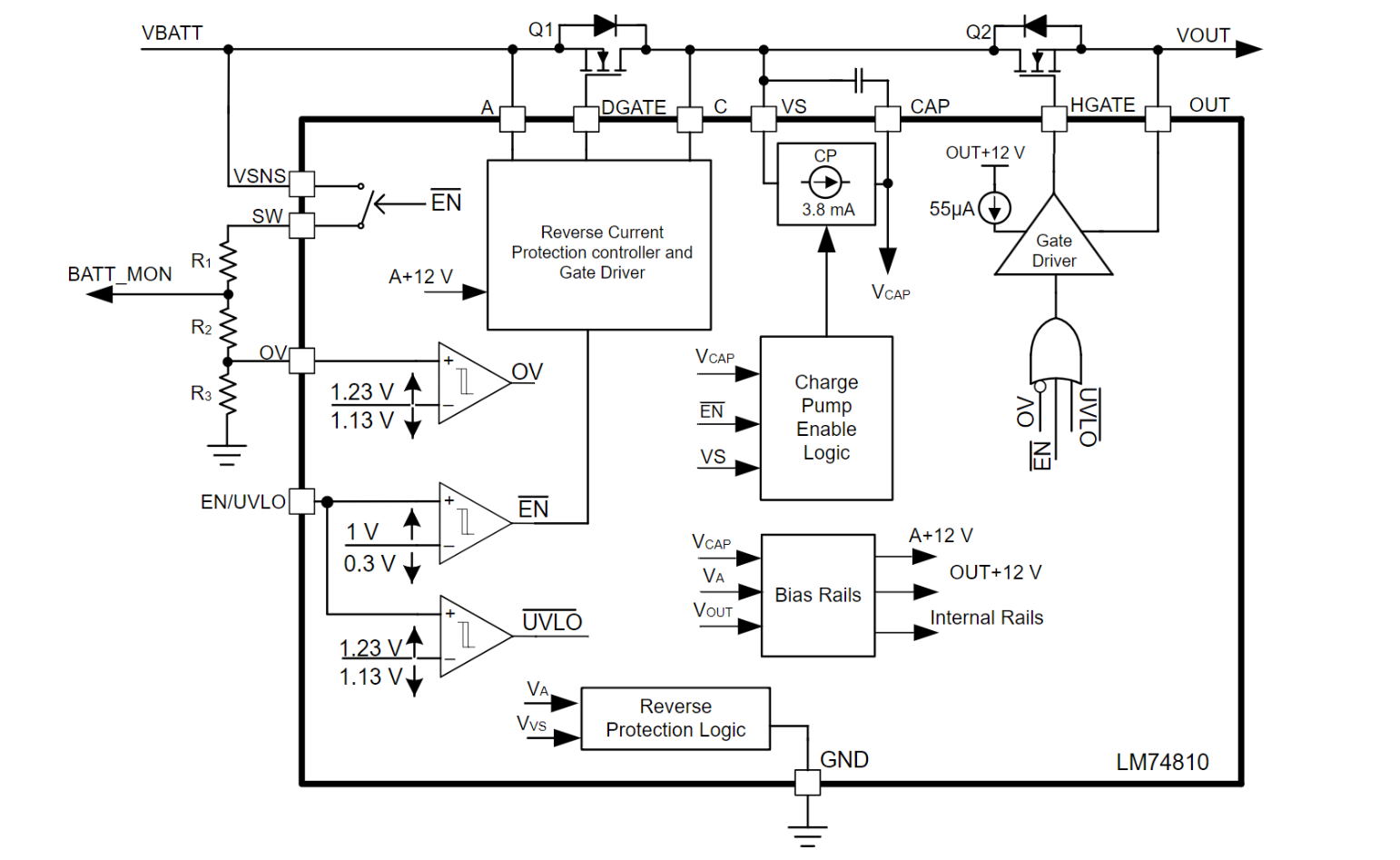

方框圖

1. 產品概述

LM7481 是一款理想二極管控制器，適用于3V至65V的寬輸入電壓范圍，特別適用于汽車和工業應用中的反向極性保護、冗余電源ORing等場景。它通過驅動外部背對背N-Channel MOSFETs來模擬理想二極管的行為，提供低正向壓降、快速反向阻斷和過壓保護等功能。

2. 主要特性

• ?寬輸入電壓范圍?：3V至65V，支持12V和24V電池系統。
• ?反向輸入保護?：可承受高達-65V的反向輸入電壓。
• ?低正向壓降?：9.1mV的A到C正向電壓降。
• ?快速反向阻斷?：-4mV的反向檢測閾值，0.5μs快速響應。
• ?過壓保護?：可調過壓保護閾值。
• ?低關機電流?：2.87μA（EN/UVLO=Low）。
• ?高溫應用?：支持-55°C至+125°C的工作溫度范圍。

3. 電氣規格

3.1 絕對最大額定值

• 輸入引腳電壓（相對于GND）：-65V至70V
• 輸出引腳電壓（相對于VS）：-65V至16.5V
• 結溫：-55°C至150°C

3.2 推薦操作條件

• 輸入電壓范圍：3V至65V
• 結溫：-55°C至125°C（長期），150°C（短期）

3.3 電氣特性

• 系統靜態電流：397μA（典型值，VS=24V，EN/UVLO=2V）
• 反向輸入泄漏電流：10μA至112μA（0V≤VA≤-65V）
• DGATE驅動電壓：7V至13V（VS=3V至65V）
• HGATE驅動電壓：7V至14.5V（VS=3V至65V）

4. 功能描述

• ?理想二極管控制?：通過集成的高精度電流感應和線性調節器，實現低正向壓降和零反向電流。
• ?負載斷開與過壓保護?：通過HGATE控制第二個MOSFET，實現負載斷開和過壓保護功能。
• ?低Iq關機模式?：當EN/UVLO引腳電壓低于閾值時，設備進入低Iq關機模式，降低功耗。
• ?電荷泵?：內置3.8mA峰值電流的電荷泵，為外部MOSFET的柵極驅動提供所需電壓。

5. 應用信息

• ?典型應用?：包括12V反向電池保護、冗余電源ORing等。
• ?設計工具?：提供詳細的應用電路圖和設計指南，幫助用戶快速實現所需功能。

6. 設計與實施

• ?布局指南?：強調關鍵信號線的短距離連接、熱管理以及輸入/輸出電容的放置等。
• ?TVS選擇?：針對不同的電池系統（12V或24V），提供TVS二極管的選擇建議。

7. 封裝與訂購信息

• ?封裝類型?：12引腳WSON封裝。
• ?訂購信息?：提供詳細的訂購代碼和封裝尺寸圖。
