我們先來了解一下上節中介紹的Zynq SoC PS/PL接口，我創建一個很簡單的外設，使用的是DSP48E1的DSP邏輯片，依靠這個外設第一個寄存器內的控制字執行乘法，加法或減法。假設我們需要為一種工業控制系統在Zynq內執行更復雜的計算。通常，這些系統將通過熱敏電阻、熱電偶、壓力傳感器、鉑電阻溫度計（ PRT）等會產生多個模擬輸入（通過ADC）。

來自這些傳感器的數據需要經過多次轉換函數處理，將來自ADC的原始數據值轉換成可進行下一步計算的數據。其中最好的實例是使用Zynq XADC，其中在XADCPS.h文件內包含了一些內函數/宏，可將原始XADC值轉換成電壓或溫度。然而，這些轉換是非常簡單的。轉換越復雜， Zynq處理的時間越長。如果Zynq SoC的可編程邏輯（ PL）用于執行計算，則可大大加快計算速度。另外一個好處是，處理器將釋放空間，可執行其他軟件任務，這樣在使用PL進行計算時，處理帶寬有了顯著改善。

轉移函數越復雜，處理器用來計算結果的時間越長。舉個例子，將大氣壓力（單位：毫巴）轉換成海拔高度（單位：米），（參見我在Xcell Journal Issue 80?的博客文章 - “FPGA數學基礎”）。以下的轉換函數列出0－10毫巴壓力的海拔高度（單位：米）：

利用Zynq SoC的處理系統（ PS）Zynq按照以下代碼行，執行這個轉換函數很簡單，其中“結果”是浮點數；轉換函數中定義的a, b,和c 是常數；且i為輸入值：

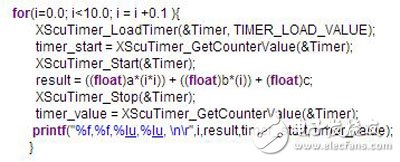

在這個例子中我將在“for”循環語句中使用以上嵌套代碼模擬輸入值的步驟。代碼通過STDOUT輸出結果。因?yàn)槲乙?jì)算執行此計算的時間，我將使用專用定時器來判斷計算時間，在開始計算時打開計時器，在結束計算時關閉計時器：

?

雖然這段代碼可能沒有提供最準確的時間基準，但足以說明我們將在接下來幾個博客中研究的主體。在基于Zynq MicroZed板上運行以上代碼，我在終端窗口中得出以下結果。注：由于我對STDOUT結果的格式進行了設定，可將這個輸出結果按照逗號分隔變量 (CSV) 文件提取到Microsoft Excel：

?

對輸出結果執行簡單的分析表明，計算結果平均需要25 CPU_3x2x時鐘周期。結果還不錯。使用一個666 MHz的處理器時鐘發現，這個計算占用76納秒。我相信很多人發現ADC輸出不是浮點數，它是一個固定點數。使用整數函數重寫函數代碼得出類似的平均時鐘周期數。但是我認為在這個例子中，浮點數會更容易使用，避免解釋定點數系統背后的主題。

確定一個基準時間，即Zynq PS需要多長時間執行中等復雜程度的轉換函數，接下來我們可以看下當我們將這個計算卸載到設備的PL側，計算同一函數所需要的時間。
