HMC1122 0.1 GHz至6.0 GHz、0.5 dB LSB、6位硅數字衰減器

數據： HMC1122產品技術英文資料手冊

優勢和特點

衰減范圍：0.5 dB LSB步進至31.5 dB
低插入損耗

1.1 dB（1 GHz時）
1.3 dB（2 GHz時）

典型步進誤差：小于±0.1 dB
出色的衰減精度
安全狀態轉換
高線性度

輸入0.1dB壓縮(P0.1dB)：30 dBm（典型值）
輸出三階交調截點(IP3)：55 dBm（典型值）

RF建立時間（0.05 dB最終RF輸出）：250 ns
低相移誤差：6° (1 GHz)
單電源供電：3.3 V至5 V
ESD額定值：2級(2 kV HBM)

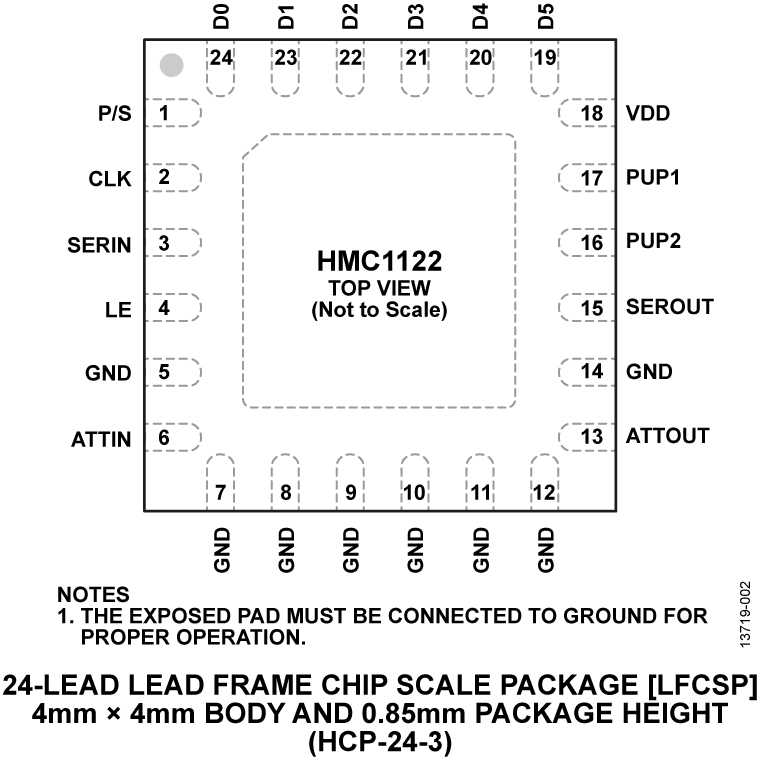

24引腳、4mm× 4mm LFCSP封裝：16mm²
與HMC624A引腳兼容

產品詳情

HMC1122是一款6位數字衰減器，工作頻率范圍為0.1 GHz至6 GHz，以0.5 dB步長提供31.5 dB的衰減控制范圍。

HMC1122采用硅工藝實現，提供超快速建立時間、低功耗和高ESD魯棒性。該器件具有安全狀態轉換特性，并針對頻率和溫度范圍內出色的步長精度和高線性度進行了優化。RF輸入與輸出為匹配元件。該設計為雙向；因此，RF輸入與輸出可以互換。

HMC1122采用3.3 V至5 V單電源供電，由于集成了片內穩壓器，性能不會發生變化。

該器件集成一個驅動器，支持對衰減器進行串行和并行控制。該器件還提供用戶可選上電狀態和串行輸出端口，可級聯其他串行控制元件。

該器件采用符合RoHS標準的緊湊型4 mm × 4 mm LFCSP封裝，與HMC624A引腳兼容。

同時提供完全填充的評估板。
