接下來討論低閾值管子的優勢。那么，MOSFET 的導通閾值低，它 的好處就說對信號的幅值要求就小了。假設 MOSFET 的導通閾值是 1V 或者 2V，那么一個 3.3V 的單片機就可以搞定了

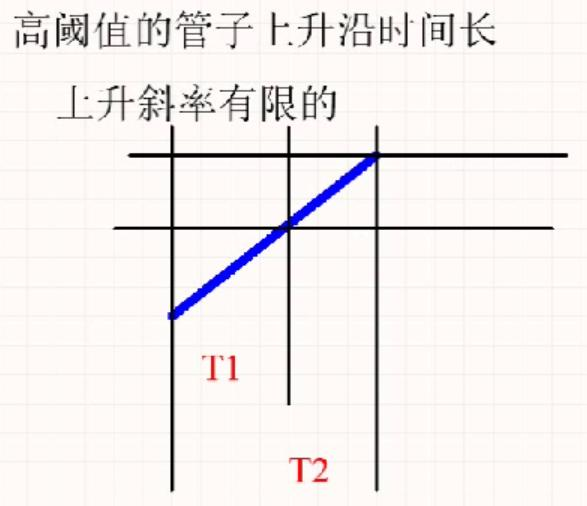

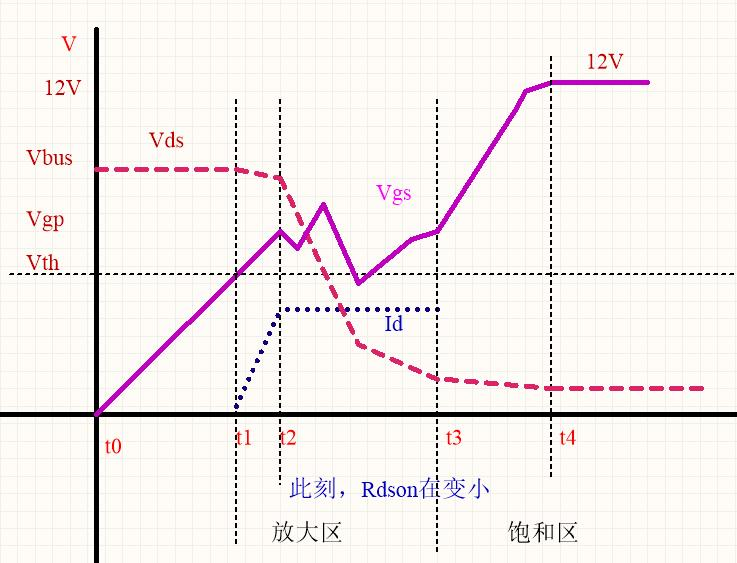

我們也知道，高閾值的管子開通的上升沿是很長的，從關 斷到完全開通需要 t0-t4 這個時間。那么低閾值 MOSFET 的好處就說， 這個上升沿的時間變的更短。打個比方，假設高低閾值的兩個管子， 它的上升沿斜率都是一樣的，那么，低閾值的管子，上升到開通閾值， 花的時間就更短了，如下圖所示，比如低閾值管子需要 T1 的時間， 高閾值管子需要 T2 這么長時間

所以，從開通時間這個角度來說，低閾值的管子，開關頻率可以 做到更高；高閾值的管子，開關頻率可以做的更低。那么有的芯片把 MOSFET 做在內部，閾值做的很低，開關頻率可以做得更高，也就是 這個道理

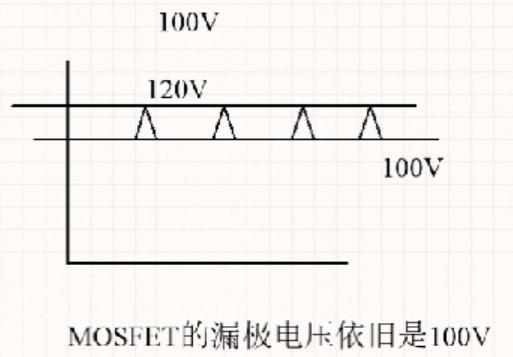

接下來討論 MOSFET 的耐壓?jiǎn)栴}。比如說一個 100V 耐壓的管子， 假設 100V 電壓上有一個毛刺，毛刺的峰值可以達到 120V，把這個電 壓加在 MOSFET 的漏極，MOSFET 的漏極電壓是不是就是 120V 呢？我 們說，是不會到 120V 的，漏極電壓依舊是 100V

MOSFET 的漏極可以鉗位超過它的耐壓的電壓。那么，如果用一個 120V 的直流持續加在 MOSFET 兩端，這個 MOSFET 一定會熱壞掉，會 把 MOSFET 擊穿。那么，一個 120V 的脈沖毛刺加在 MOSFET 兩端， 電壓依舊是 100V，但是管子會發熱嚴重，也有可能會壞掉。所以， 要合理的管子的耐壓。對于低壓管子，放 30V 的余量就夠了；對于高 壓管子，放 50V 的余量就夠了。這也要看 MOSFET 的標稱耐壓值是多 少，綜合考慮

MOSFET 數據手冊

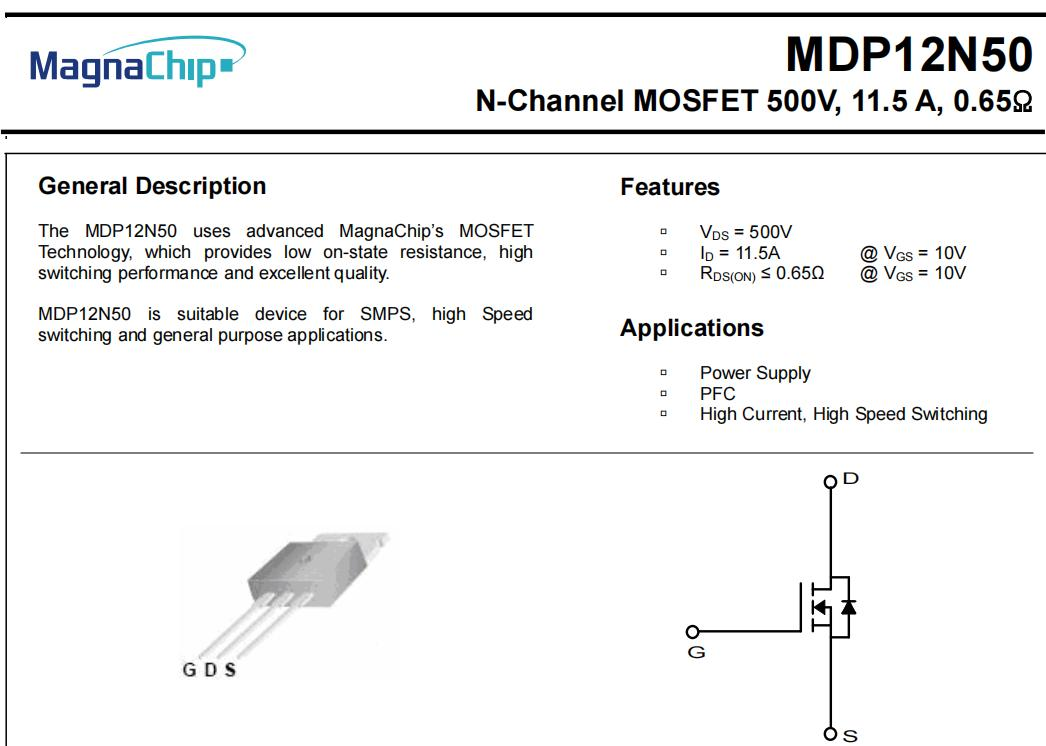

12N50 這是一個高壓 MOSFET，12 表示電流 12A，50 表示耐壓 500V

這里大概說一下，有的人對著數據手冊每個參數細節都要深扣， 拼命的扣，這是一個好事，但問題是對于初學者來說，有沒有必要在 現階段這么來做。就好比蓋一棟大樓，有幾種方式，打地基，搭框架，再搭隔層，再精裝修，這種更科學更合理，我們學習也應該是這樣子。 現在最重要的是打基礎，搭框架。還一種方式，就是基礎一點一點的 搭，搭了一點再搞精裝修，然后接下去再往后不斷地完善，這種方式 肯定是耗時耗力，最終可能考慮不全，搭不好，人的精力是有限的， 要在以后慢慢完善細節，這樣才能學的透。那么，接下來簡單的看一 下數據手冊

我們看 datasheet，它的電流并不是 12A，實際上只能達到 11.5A。 Rdson=0.65Ω，那么，有的管子 Rdson 能到達 50~60mΩ。實際上對 于高壓的管子來說，之所以能抗這么高的耐壓，內部是很多個小 MOSFET 串聯在一起的，所以電阻會有點大的。我們看一個管子，第 一看耐壓，其次看 Id 電流，第三看內阻 Rdson，如果電流大 內阻小， 那么這個管子也是偏貴的。如果低壓的管子，電流大，內阻小，也是 偏貴的

這個管子 650mΩ，性能不是特別的好，但是在有的場合也夠 用了，這也要根據具體的電路去合理的選型，只要夠用就行。那么， 我們也知道，一個 MOSFET 的 Id 電流和 Rdson 是有一個條件的，就 說 Vgs 電壓，達到這個 Vgs 閾值電壓時，才能滿足這個參數，所以在 用這顆管子時，Vgs 電壓至少要高于 10V 才可以，那么這里可以用 12V 以上，對它的使用是沒有多大影響的
