作為PCB設計重要的一個步驟就是工程師在設計的過程中根據CAD設計軟件產生的BOM清單進行備料，購買元器件的時間點以及準確度對于產品的安裝、調試以及最終的性能是非常關鍵的，因此我們本期的文章重點討論三個問題：

工程師在設計的流程中，哪個階段產生BOM最合適？在什么時間點就應該開始備料？

什么樣的BOM才是一個合格的BOM，能夠讓采購人員或者PCB加工人員不會產生歧義；

最后一個非常重要的問題就是 - 在哪里才能買到自己需要的元器件？并且能夠在指定的時間點，能夠購買到貨真價實的器件

下面的流程圖 - PCB設計過程中的從原理圖開始到生產文件輸出在我們前面的課程中每一步都詳細介紹過。從這個圖中可以看出，在工程師完成原理圖的設計的時候就應該產生BOM清單，并開始著手進行元器件的采購了。

要注意的是構建元器件庫的時候包括三方面的信息：

用于原理圖的原理圖符號庫Symbol；

用于PCB布局布線的封裝庫Footprint；

用于描述本器件的關鍵信息Device，這部分的信息對于產生規范、無歧義的BOM是非常關鍵的，但卻是大多數的工程師容易忽略的。

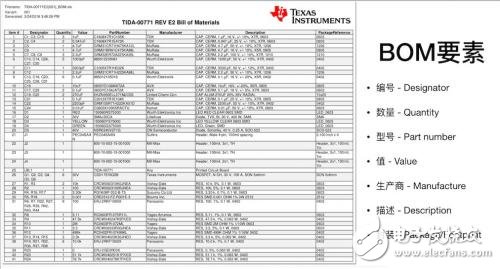

下面的圖片是TI公司的資深工程師產生的BOM清單，可以做為一個參考范例供工程師學習，從這個xls格式的BOM文件中可以看出來，一個規范的BOM包含以下的要素：

編號/標號 - Designator： 在原理圖上能夠迅速定位到這些元器件的位置，PCB焊接安裝的時候能夠?qū)⑵骷惭b在正確的位置上（通過絲印標注），

數量 - Quantity：一個板子上同樣一個型號的器件的數量；

型號 - Part number：每個器件型號是不同的，就像我們每個人的身份證，不同的是，同一個型號可能對應不同的生產廠商，在BOM中也需要標注出生產廠商的信息；

值 - Value： 比如電阻、電容等器件的值；

生產廠商 - Manufacture/vendor：提供該器件的原廠；

描述 - Description - 對該器件的特性給出的相對完整的信息，根據這些信息就可以對這個器件的要求得到正確的解析

封裝 - Footprint/Package：該器件對應的在電路板上的安裝信息

有了標準的BOM清單，就是按照bom進行元器件的備料了，在有一定規模的企業，負責設計的工程師和負責采購的采購人員是不同部門的，因此BOM成為他們溝通的橋梁，采購人員基于工程師提供的BOM清單進行采購、備料，當然備料的時候要先看看自己庫房里有沒有現成的貨，有多少，需要補充多少，每種器件需要采購多少套，留出多少余量等等，因此采購人員的采購清單不同于BOM文件。

為保證溝通效率最高，不讓采購人員產生歧義，工程師的BOM清單一定要盡可能規范，每個器件都有詳細的型號、廠商、描述等字段。這就要求工程師在日常的設計工作中盡可能完善元器件庫中的Device信息，在平時對自己常用的器件、已經用過的器件等構建完整的本地元器件數據庫，以便在用PCB設計軟件的時候調用。

在小公司以及一些中等公司不規范的硬件設計團隊，工程師也常常直接負責元器件的備料工作。

由于我們工程師的PCB設計多數都是處于研發階段，所做的PCB數量不多，在這個時期采購元器件最先考慮的不是器件的價格，最重要的應該是器件的質量一定要可靠，因為一旦遇到假貨，就會導致極大的項目拖延，甚至導致整個項目失敗。第二重要的是在指定的時間節點拿到采購的物料，否則會影響到項目的進度，每耽擱一天都會給公司帶來比較大的損失，并有可能讓自己的產品錯失市場良機。第三是供應商的服務保障，如果沒有好的服務保障，出了問題很難得到有效的解決。最后才是價格，在同樣保證上面三點的前提下，可以貨比三家，讓自己的成本盡可能的低。

但一定要注意，在研發階段價格不是第一位的。
