TPSM8282x 器件系列包括 1A、2A 和 3A 降壓轉換器 MicroSiP? 電源模塊，這些模塊針對小尺寸解決方案和高效率進行了優化。
*附件：tpsm82821a.pdf

電源模塊集成了同步降壓轉換器和電感器，以簡化設計、減少外部元件并節省 PCB 面積。TPSM8282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個版本是 TPSM8282xA，在強制 PWM 中運行，在所有電流下保持連續導通模式，以最大限度地減少輸出紋波。在 PWM 模式下，轉換器以 4MHz 的標稱開關頻率工作。

在省電模式下，該器件的典型靜態電流為 4μA。使用 DCS-Control 拓?fù)?，該器件可?shí)現出色的負載瞬態性能和精確的輸出電壓調節。支持排序配置的 EN 和 PG 引腳帶來了靈活的系統設計。集成的軟啟動減少了輸入電源所需的浪涌電流。過熱保護和打嗝短路保護提供了強大可靠的解決方案。

特性

• 1.1 mm 高度 MicroSiP? 功率模塊
• 符合 CISPR 11 B 類標準
• 效率高達 95%
• 2.4V 至 5.5V 輸入電壓范圍
• 0.6V 至 4V 可調輸出電壓
• 提供固定輸出電壓：1.2V、1.8V、2.5V 和 3.3V
• 4μA 工作靜態電流
• DCS 控制拓?fù)?/li>
• 省電模式選項可用于輕負載效率
• 強制 PWM 選項可用于 CCM作
• 100% 占空比，實現最低壓差
• 打嗝短路保護
• 輸出放電
• 帶窗口比較器的電源良好輸出
• 集成軟啟動
• 過熱保護
• PSPICE 模型可用于：TPSM82821、TPSM82822 和 TPSM82823
• 2.0 mm × 2.5 mm × 1.1 mm 10 引腳 μSiL 封裝
• 12 毫米^2^總解決方案尺寸（固定輸出電壓版本）

參數

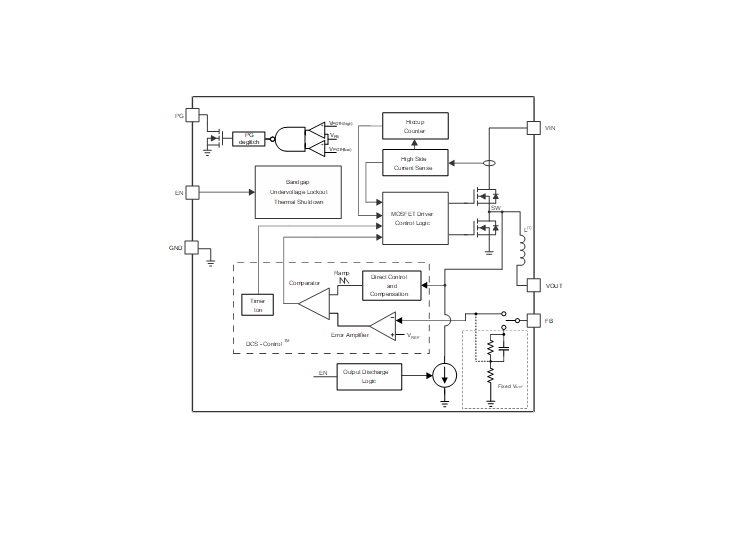

方框圖

1. 產品概述

TPSM82821A 是一款高效率的降壓轉換器（Buck Converter）MicroSiP? 電源模塊，具有 1 A 的輸出電流能力。該模塊集成了同步降壓轉換器和電感器，提供固定輸出電壓選項（1.2 V、1.8 V、2.5 V、3.3 V）或可調輸出電壓（0.6 V 至 4 V）。TPSM82821A 專為小型解決方案尺寸和高效率而設計，適用于光學模塊、機器視覺、工業 PC、PLC 和有線網絡等應用。

2. 主要特性

• ?高效率?：高達 95% 的效率。
• ?寬輸入電壓范圍?：2.4 V 至 5.5 V。
• ?輸出電壓范圍?：固定輸出（1.2 V、1.8 V、2.5 V、3.3 V）或可調輸出（0.6 V 至 4 V）。
• ?低靜態電流?：在輕負載模式下，具有低至 4 μA 的靜態電流。
• ?小尺寸?：2.0 mm × 2.5 mm × 1.1 mm 的 10 引腳 μSiL 封裝。
• ?保護功能?：包括過溫保護、短路保護、欠壓鎖定等。
• ?集成電感器?：減少外部組件數量，簡化設計。

3. 功能描述

• ?DCS-Control 拓?fù)?/strong>?：結合滯環、電壓和電流模式控制的優點，實現高效的 PWM 和 PSM 操作模式。
• ?自動進入輕載省電模式?：在輕負載條件下自動降低開關頻率，提高效率。
• ?強制 PWM 模式?：TPSM82821A 版本在輕負載下保持連續導通模式（CCM），以最小化輸出紋波。
• ?軟啟動功能?：減少啟動時的浪涌電流，保護輸入電源。
• ?電源良好輸出?：具有窗口比較器的電源良好輸出，用于系統電源軌排序。

4. 應用領域

• 光學模塊
• 機器視覺
• 工業 PC
• PLC
• 有線網絡

5. 電氣特性

• ?輸入電壓范圍?：2.4 V 至 5.5 V
• ?輸出電壓范圍?：固定輸出（1.2 V、1.8 V、2.5 V、3.3 V）或可調輸出（0.6 V 至 4 V）
• ?輸出電流?：1 A
• ?開關頻率?：固定 PWM 模式下為 4 MHz
• ?靜態電流?：4 μA（典型值）
• ?熱阻?：RθJA 為 92.6 °C/W

6. 封裝與尺寸

• ?封裝類型?：10 引腳 μSiL 封裝
• ?尺寸?：2.0 mm × 2.5 mm × 1.1 mm

7. 布局與熱設計

• ?布局指南?：提供詳細的 PCB 布局建議，以優化電氣性能和熱性能。
• ?熱設計?：建議采取適當?shù)纳岽胧?，如增?PCB 的散熱能力、改善組件與 PCB 的熱耦合、引入氣流等，以保持模塊溫度低于最大額定值 125 °C。
