ADPA1116是一款0.3 GHz至6 GHz的功率放大器，飽和輸出功率（POUT）為39.5 dBm，功率附加效率（PAE）為40%，在輸入功率（PIN）為16.0 dBm時，0.5 GHz至5 GHz的典型功率增益為23.5 dB。RF輸入和RF輸出是內部匹配和AC耦合的。28V的漏極偏置電壓被施加到具有集成偏置電感器的VDD1和VDD2引腳。通過向VGG1引腳施加負電壓來設置漏極電流。

數據手冊：*附件：ADPA1116 0.3GHz至6GHz，39.5dBm，GaN功率放大器技術手冊.pdf

ADPA1116采用氮化鎵（GaN）工藝制造，封裝在32引腳引線框架芯片級封裝中，預模制腔[LFCSP_CAV]，指定工作溫度為-40°C至+85°C。

特征
?內部匹配，0.3 GHz至6 GHz，39.5 dBm，GaN功率放大器
?射頻輸入和射頻輸出交流耦合
?集成漏極偏置電感器
?輸出功率：從0.5 GHz到5 GHz，典型值為39.5 dBm（PIN=16.0 dBm）
?功率增益：從0.5 GHz到5 GHz，典型值為23.5 dB（PIN=16.0 dBm）
?PAE:0.5 GHz至5 GHz的典型值為40%（PIN=16.0 dBm）
?小信號增益：從0.5 GHz到5 GHz，典型值為33.5 dB
?電源電壓：28V
?靜態電流：300mA

引腳配置和功能描述

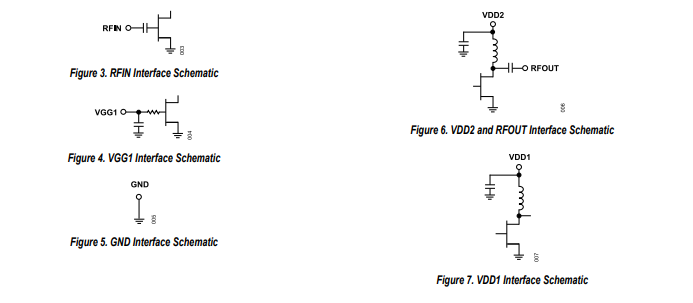

接口示意圖

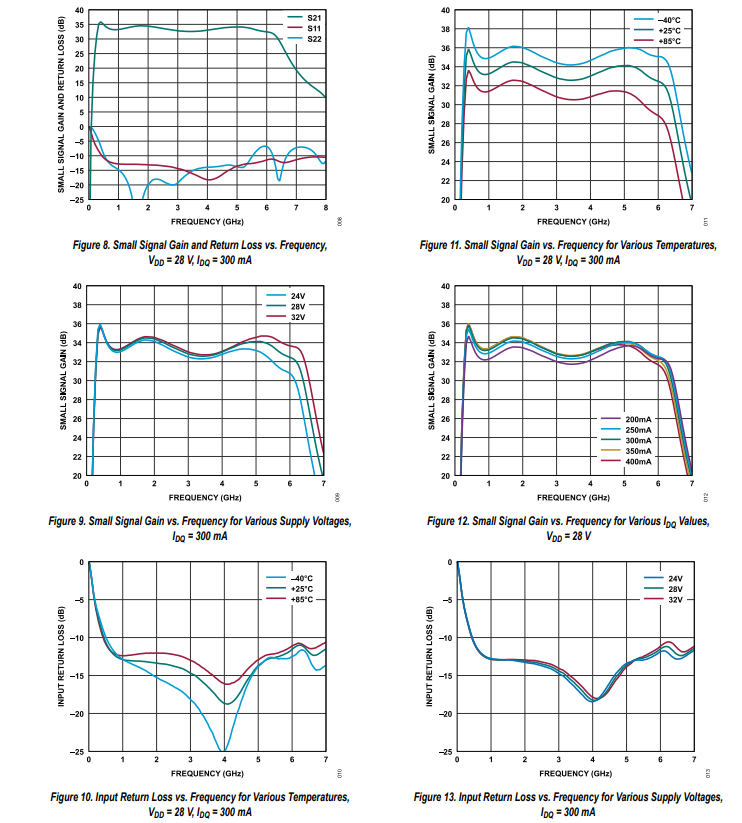

典型特性

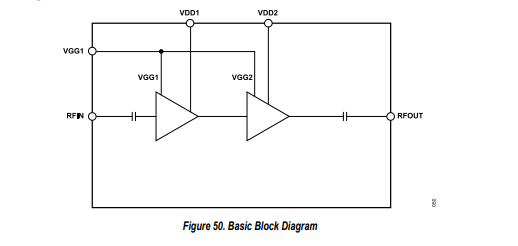

簡易框圖

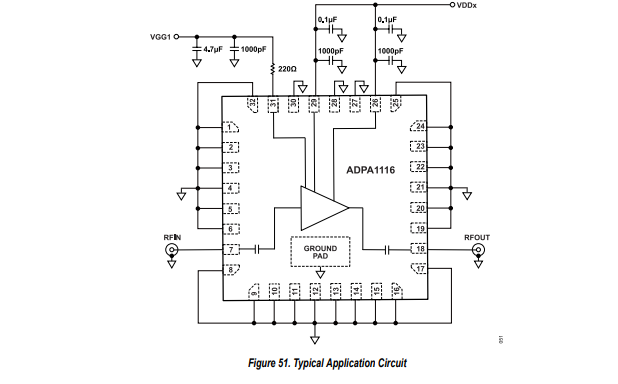

典型應用

應用
?電子戰
?通訊
?雷達
