GaN快充芯片U8609最高工作頻率130kHz,700V/365m?,采用DASOP-7封裝,主推12V3A,合封第三代半導體GaN FET,有利于降低電源尺寸。U8609采用CS Jitter技術,通過調制峰值電流參考值實現頻率抖動,以優化系統EMI。

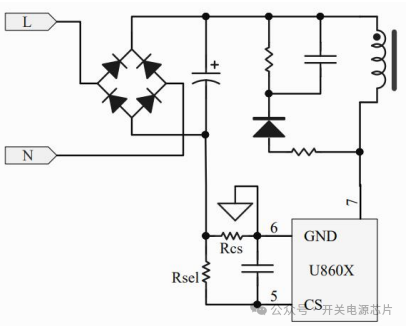

GaN快充芯片U8609復用CS管腳以設定系統最高工作頻率,CS管腳連接如圖所示。芯片啟動時,U8609通過檢測RSEL電阻從而決定芯片最大工作頻率。設定不同的RSEL電阻值即可選擇兩檔不同的系統工作頻率上限。選檔判定結束后系統鎖定,每一次啟動都伴隨一次判定。
在手機充電器的應用中,電池與充電器之間一般會通過一定長度的電纜相連,由此也將導致輸送到電池端的電壓產生一定的電壓降。GaN快充芯片U8609內置線損補償功能,根據負載的變化調整線損補償量,從而使得線纜輸出端獲得平直的恒壓輸出曲線。線損補償?shù)淖畲笾禐檩敵鲭妷旱?%。

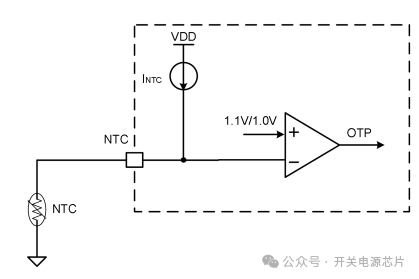

GaN快充芯片U8609集成外置NTC功能,NTC引腳外接NTC電阻,通過內部上拉電流源上拉,檢測NTC引腳電壓,當判定NTC管腳電壓小于VOTP時,觸發過溫保護功能。過溫保護設置0.1V的遲滯區間。
系統異常狀態下(如副邊整流管短路,變壓器繞組短路),當功率開關的峰值電流達到AOCP的閾值VCS_AOCP (典型值 -1.2V)時,系統進入AOCP保護模式,降低系統開關頻率,如果連續三個開關周期觸發AOCP狀態后,GaN快充芯片U8609系統進入自動重啟保護模式保護模式。
-
