INA240 器件是一款 電壓輸出、電流檢測放大器，具有增強型 PWM 抑制功能，可在獨立于電源電壓的 –4V 至 80V 寬共模電壓范圍內檢測分流器電阻上的壓降。負共模電壓允許器件的工作電壓低于接地電壓，從而適應典型螺線管應用的反激周期。增強型 PWM 抑制功能可為使用脈寬調制 (PWM) 信號的系統（例如，電機驅動和螺線管控制系統）中的較大共模瞬變 (ΔV/Δt) 提供高水平的抑制。憑借該功能，可精確測量電流，而不會使輸出電壓產生較大的瞬變及相應的恢復紋波。

數據手冊：*附件：INA240 具有增強的PWM抑制能力的-4V至80V、雙向、超精密電流感測放大器技術手冊.pdf

該器件由 2.7V 至 5.5V 的單電源供電運行，消耗的最大電源電流為 2.4mA。共有四種固定增益可供選擇：20V/V、50V/V、100V/V 以及 200V/V。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流感應。所有版本均具有擴展額定工作溫度范圍（-40°C 至 +125°C），并且采用 8 引腳 TSSOP 和 8 引腳 SOIC 封裝。

特性
? 增強型 PWM 抑制
? 出色的共模抑制比 (CMRR)：
– 132dB DC CMRR
– 93dB AC CMRR（50kHz 時）
? 寬共模范圍：-4V 至 80V
? 精度：
– 增益：
? 增益誤差：0.20%（最大值）
? 增益漂移：2.5ppm/°C（最大值）
– 偏移：
? 失調電壓：±25μV（最大值）
? 溫漂：250nV/°C（最大值）
? 可用的增益：
– INA240A1：20V/V
– INA240A2：50V/V
– INA240A3：100V/V
– INA240A4：200V/V
? 靜態電流：2.4mA（最大值）

引腳功能和配置

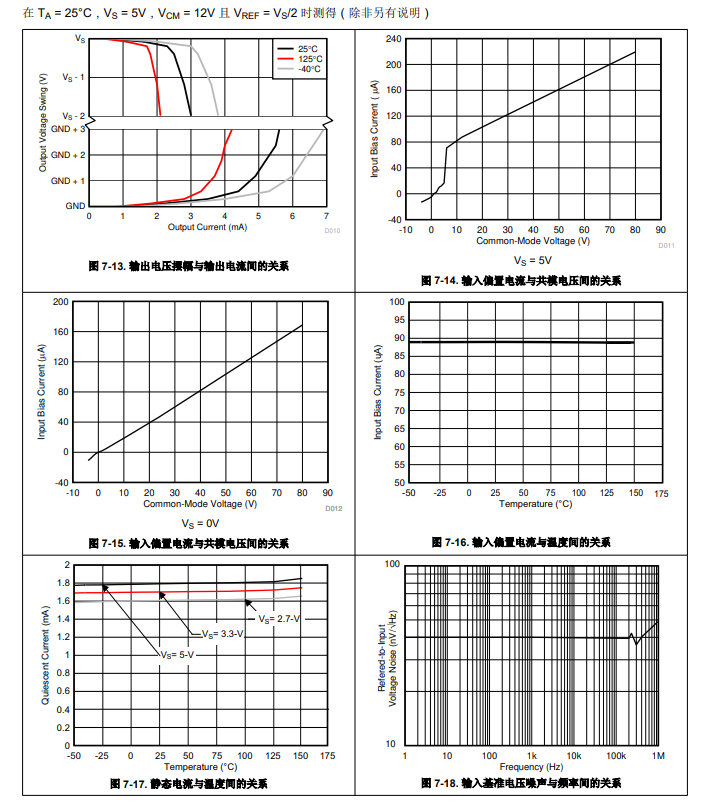

典型特性

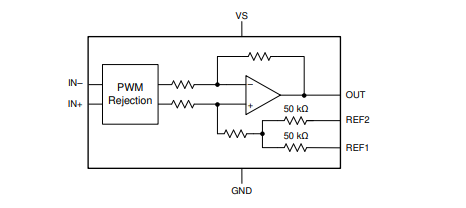

功能方框圖

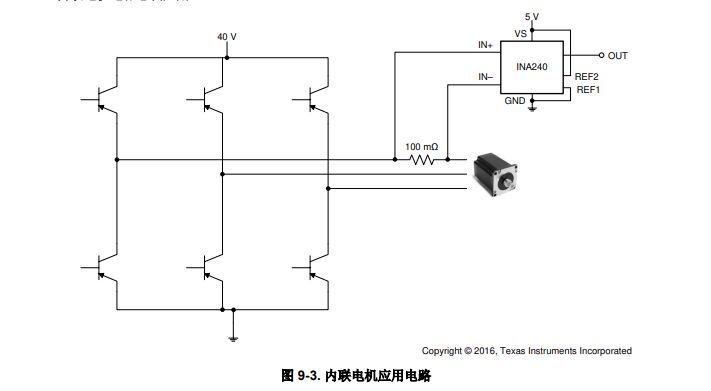

典型應用

應用
? 電機控制
? 螺線管和閥門控制
? 電源管理
? 致動器控制
? 壓力調節器
? 電信設備
