INA3221-Q1 是一款三通道、高側電流和總線電壓監視器，具有一個兼容 I^2^C 和 SMBUS 的接口。 INA3221-Q1 不僅能夠監視分流壓降和總線電源電壓，還針對這些信號提供有可編程的轉換時間和平均值計算模式。 INA3221-Q1 提供關鍵報警和警告報警，用于檢測每條通道上可編程的多種超范圍情況。

數據手冊：*附件：INA3221-Q1 具有警報功能的、AEC-Q100、26V、三通道、13 位、I2C 輸出電流-電壓監控器技術手冊.pdf

INA3221-Q1 感測總線（電壓在 0V 至 +26V 范圍內變化）上的電流。此器件由 2.7V 至 5.5V 單電源供電，電源電流消耗為 350μA（典型值）。 INA3221-Q1 的額定工作溫度范圍為 –40°C 至 +125°C。兼容 I^2^C 和 SMBUS 的接口采用四個可編程地址。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：-40°C 至 125°C
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 感測的總線電壓范圍：0V 至 26V
? 報告分流和總線電壓
? 高準確度：
– 失調電壓：±80μV（最大值）
– 增益誤差：0.25%（最大值）
? 可配置取平均選項
? 四個可編程地址
? 可編程報警和警告輸出
? 電源運行：2.7V 至 5.5V

引腳功能和配置

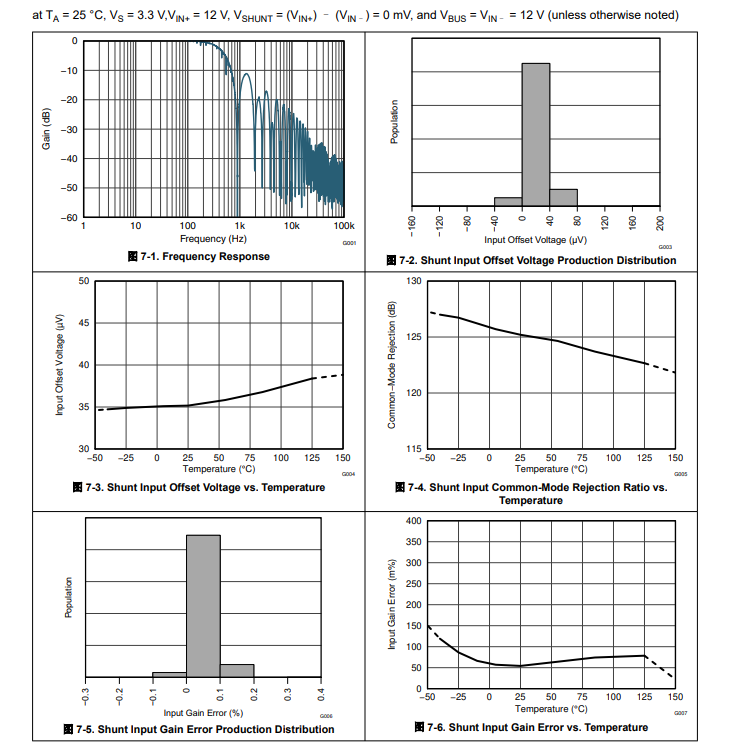

典型特性

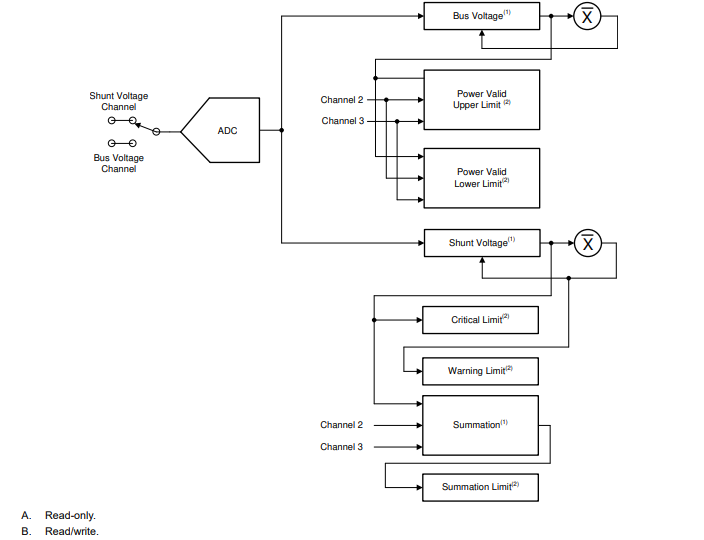

功能方框圖

應用
? 信息娛樂
? 后座信息娛樂系統
? 數字集群
? 電子控制單元
