TPS65023x 器件是一款集成電源管理 IC，適用于由一個鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65023x 提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、I/O 和存儲器軌。內核轉換器允許通過串行接口即時更改電壓，從而允許系統實現動態節能。所有三個降壓轉換器在輕負載時都進入低功耗模式，以便在盡可能寬的負載電流范圍內實現最高效率。
*附件：tps65023.pdf

TPS65023x 還集成了兩個通用 200mA LDO 穩壓器，可通過外部輸入引腳啟用。每個 LDO 在 1.5 V 至 6.5 V 的輸入電壓范圍內工作，因此允許它們由其中一個降壓轉換器或直接由電池供電。LDO 的默認輸出電壓可以使用 DEFLDO1 和 DEFLDO2 引腳以數字方式設置為 4 種不同的電壓組合。串行接口可用于動態電壓調節、屏蔽中斷，或用于禁用或啟用和設置 LDO 輸出電壓。該接口兼容快速模式和標準模式 I^2^C 規格，允許以高達 400 kHz 的速率傳輸。TPS65023x 采用 40 引腳 WQFN 封裝，可在 –40°C 至 85°C 的自由空氣溫度下工作。

特性

• 用于處理器內核的 1.7A、效率為 90% 的降壓轉換器 （VDCDC1）
• 用于系統電壓的 1.2A、效率高達 95% 的降壓轉換器 （VDCDC2）
• 用于內存電壓的 1.0A、效率為 92% 的降壓轉換器 （VDCDC3）
• 用于實時時鐘 （VRTC） 的 30mA LDO 和開關
• 2 × 200mA 通用 LDO
• 處理器內核的動態電壓管理
• 使用兩個數字輸入引腳的可預選 LDO 電壓
• 外部可調復位延遲時間
• 備用電池功能
• 用于電感轉換器的獨立使能引腳
• 我^2^C 兼容串行接口
• 我^2^C? 設置和保持時序：
  • TPS65023：300 納秒
  • TPS65023B：100 納秒
• 85μA 靜態電流
• 低紋波 PFM 模式
• 熱關斷保護
• 40 引腳、5mm × 5mm WQFN 封裝

參數

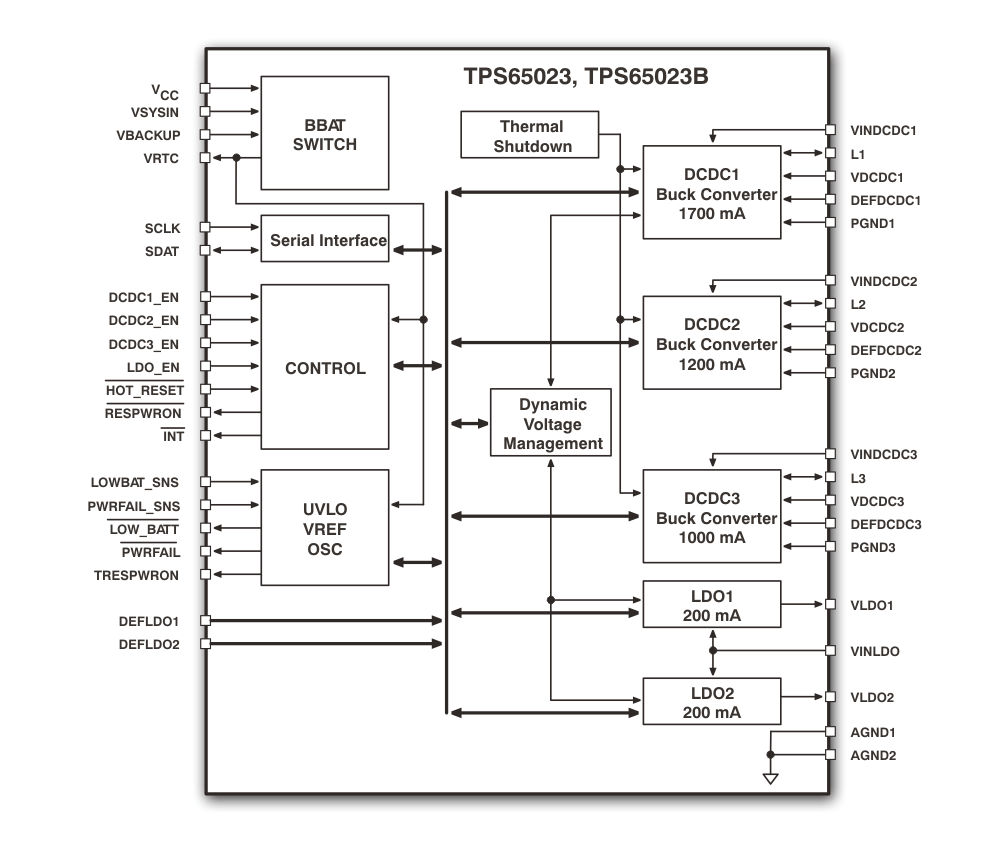

方框圖

一、概述

TPS65023是一款集成電源管理IC（PMIC），專為單節鋰離子電池或鋰聚合物電池供電的應用設計。它提供了三個高效的降壓轉換器（DC-DC）和兩個低噪聲線性穩壓器（LDO），以及一個用于實時時鐘（RTC）的LDO和開關，適用于數字媒體播放器、智能手機、數字相機等多種便攜式設備。

二、主要特性

1. 高效降壓轉換器

• ?三個DC-DC轉換器?：分別用于處理器核心、系統電壓和內存電壓，提供高達1.7A（VDCDC1）、1.2A（VDCDC2）和1A（VDCDC3）的輸出電流，效率高達95%。
• ?動態電壓管理?：VDCDC1支持動態電壓調整，允許通過I2C接口實現核心電壓的實時調整，以優化功耗。

2. 低噪聲LDO

• ?兩個通用LDO?：提供200mA的輸出電流，默認輸出電壓可通過數字輸入引腳預設，也可通過I2C接口動態調整。
• ?RTC LDO?：專為實時時鐘設計，提供30mA的輸出電流，具有電池備份功能。

3. 靈活的電源控制

• ?獨立使能引腳?：每個DC-DC轉換器和LDO都有獨立的使能引腳，允許靈活的電源管理。
• ?I2C接口?：支持I2C串行接口，用于配置和監控電源管理IC的狀態。

4. 保護功能

• ?過熱保護?：內置熱關斷保護，防止芯片過熱損壞。
• ?電源良好監測?：每個電源軌都有電源良好比較器，確保輸出電壓穩定。
• ?復位功能?：提供系統復位輸出，可通過RTC電壓監控或HOT_RESET引腳觸發。

5. 小型封裝

• 采用40引腳WQFN封裝，尺寸為5mm x 5mm，適合便攜式設備應用。

三、應用

• ?數字媒體播放器?
• ?智能手機?
• ?數字相機?
• ?DaVinci DSP家族解決方案?

四、封裝與尺寸

• ?封裝類型?：WQFN（40引腳）
• ?尺寸?：5mm x 5mm

五、文檔與支持

• 提供詳細的數據手冊，包含電氣特性、功能描述、應用信息和布局指南。
• TI社區資源提供技術支持和文檔更新通知。

六、布局與熱管理

• ?布局指南?：建議將輸入電容放置在靠近DC-DC轉換器輸入引腳的位置，輸出電容放置在靠近電感的位置，以減少噪聲和提高穩定性。
• ?熱管理?：通過暴露的熱焊盤將熱量傳導到PCB上，以提高熱性能。

七、注意事項

• 在設計和使用TPS65023時，應仔細遵循數據手冊中的推薦布局指南和元件選擇，以確保最佳性能和穩定性。
• 處理集成電路時，應采取適當?shù)撵o電放電（ESD）預防措施，避免損壞芯片。
