本案例是歐姆龍PLC通過EtherCAT轉CANopen網關控制COMBIVERT驅動控制器的配置案例，具體方法如下。

配置過程：

歐姆龍PLC配置

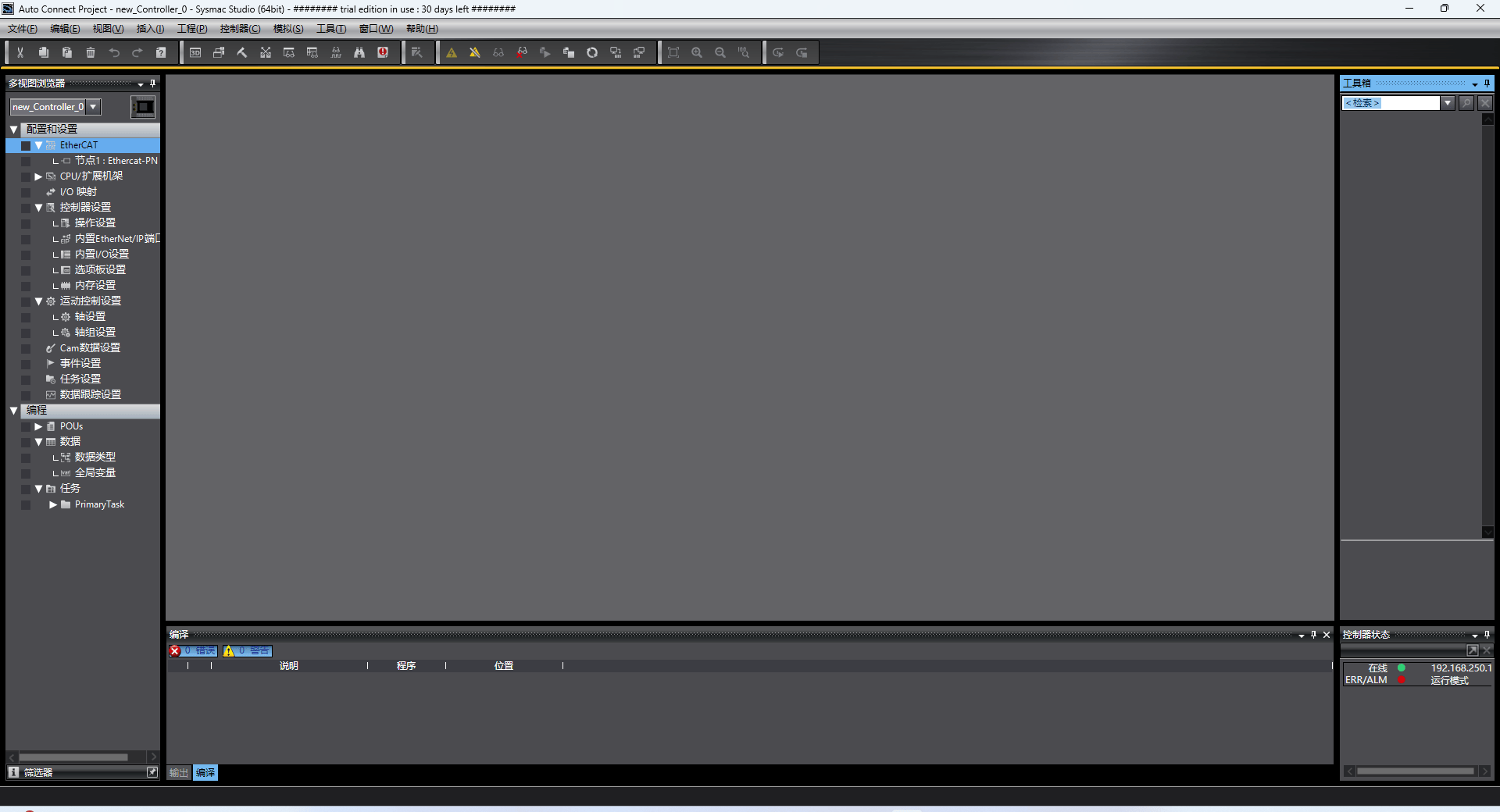

1. 打開歐姆龍配置軟件Sysmac Studio

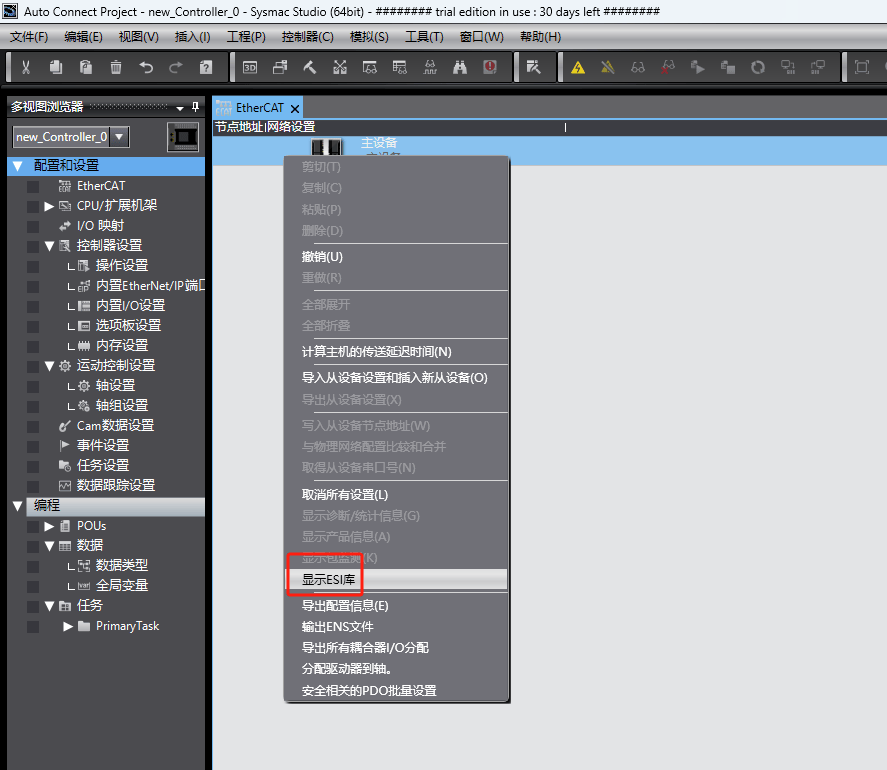

2. 雙擊EtherCAT，在主設備處右鍵選擇顯示ESI庫

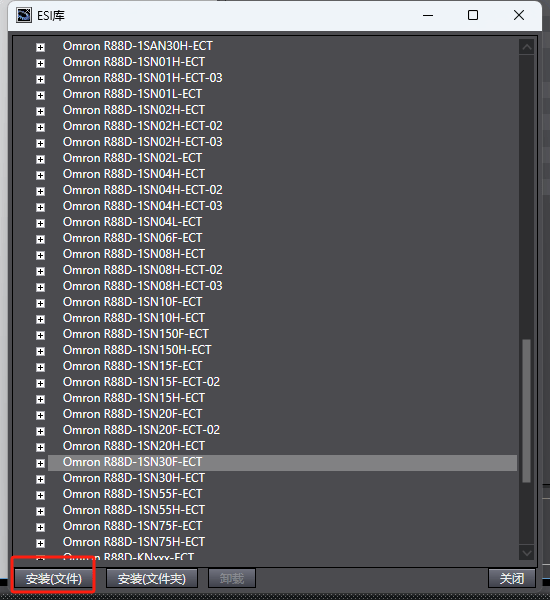

3. 在彈出的對話框中選擇安裝文件

4. 選擇網關的ESI文件

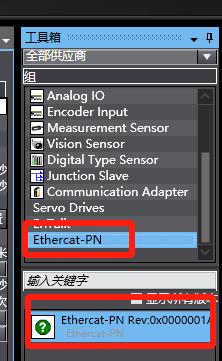

5. 添加完成后選擇Ethercat-PN

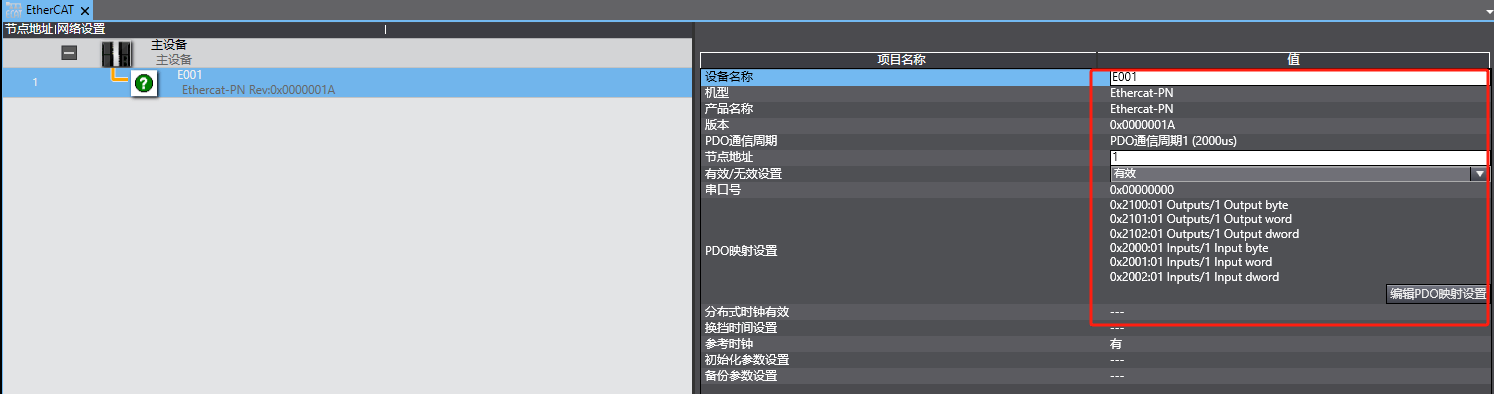

6. 1設置好網關參數

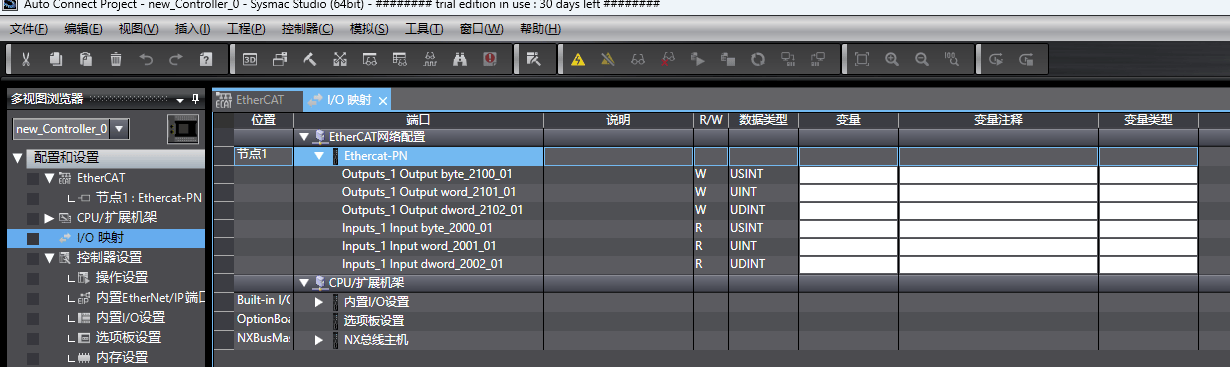

7. 打開IO映射設置好變量

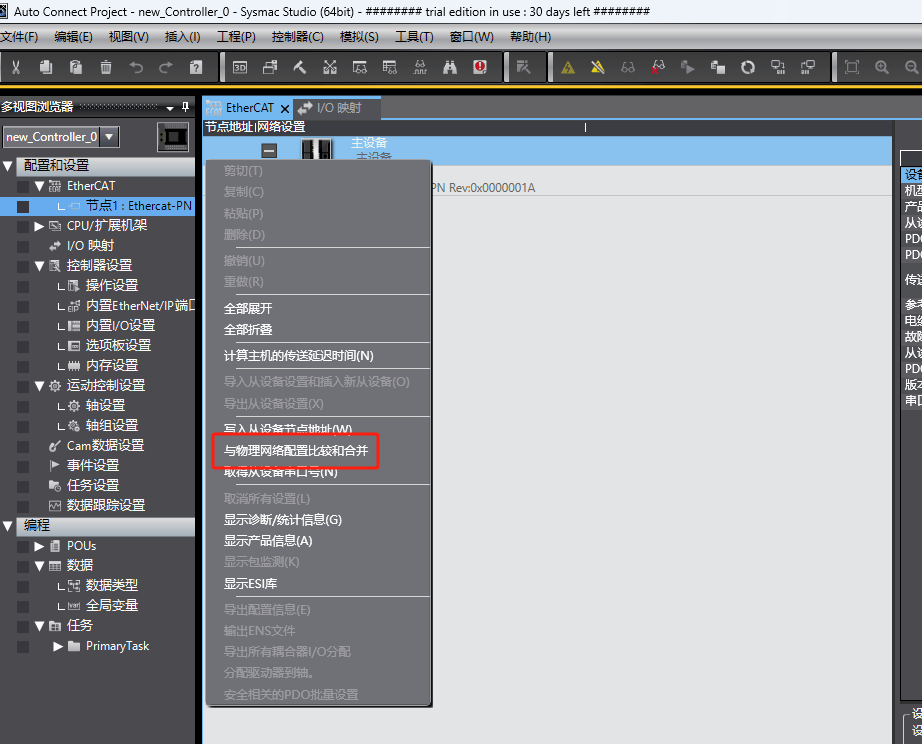

8. 將PLC在線，在主站處右鍵選擇與物理網絡配置比較和合并

9. 完成后將組態下載至PLC

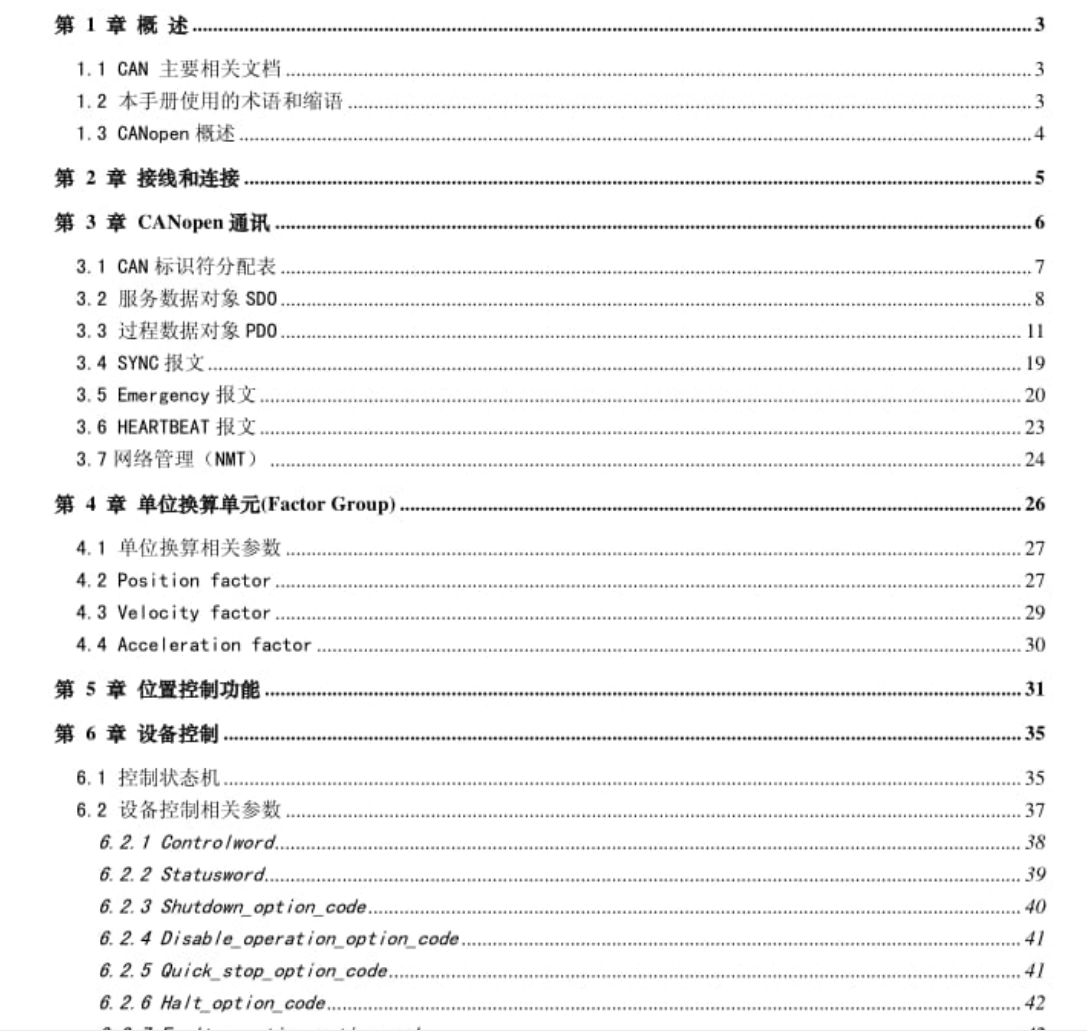

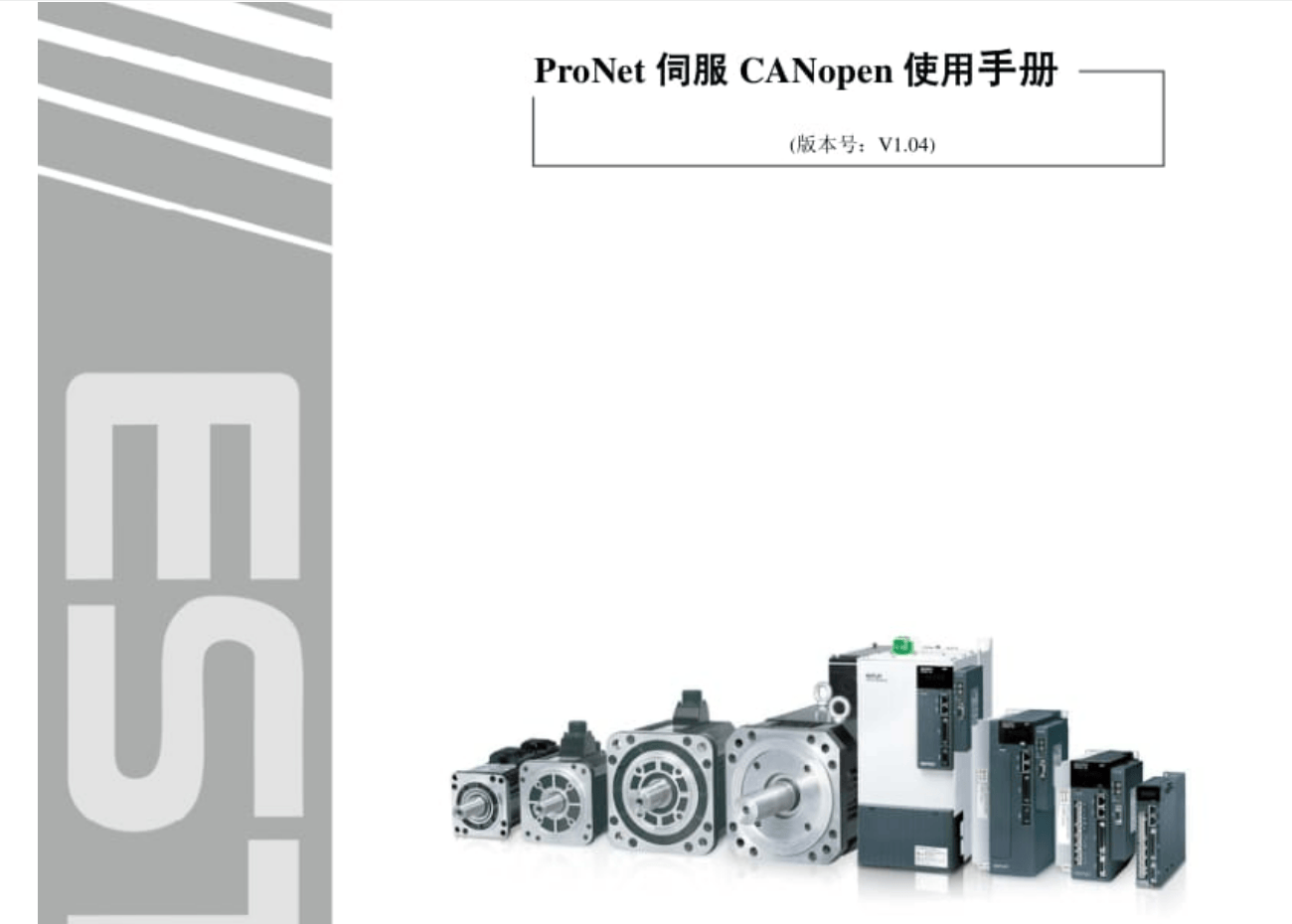

打開埃斯頓伺服配置手冊，按照手冊設置好伺服驅動器參數。

根據手冊設定好驅動器的CANopen通訊參數比如波特率，站地址等。

網關配置

打開網關配置軟件“CANopen Configuration Studio”對網關進行配置。

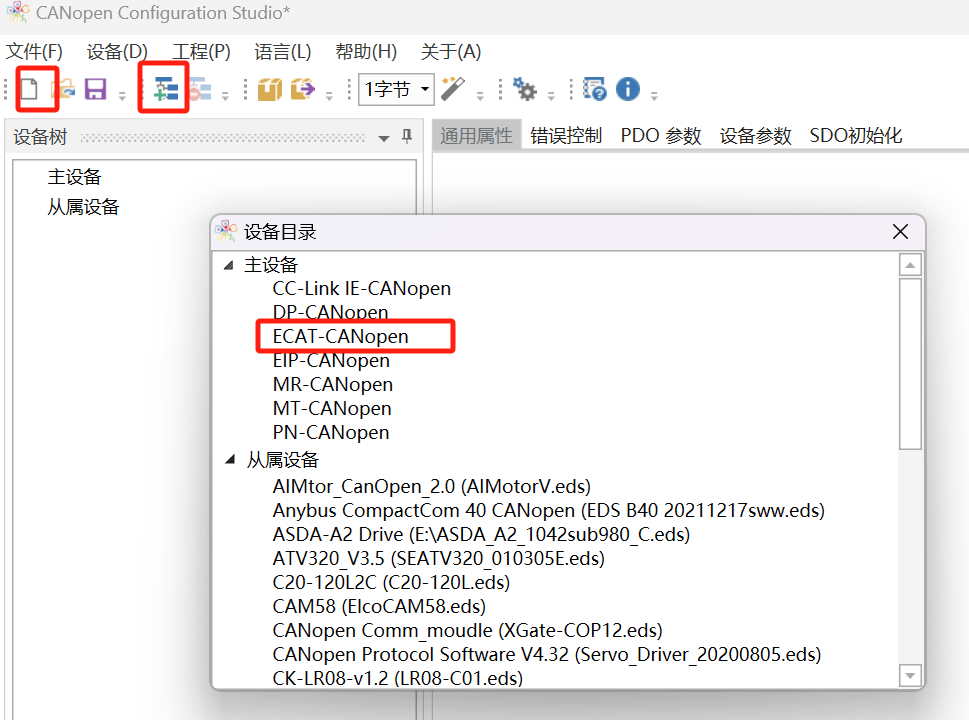

新建項目選擇“ECAT-CANopen”

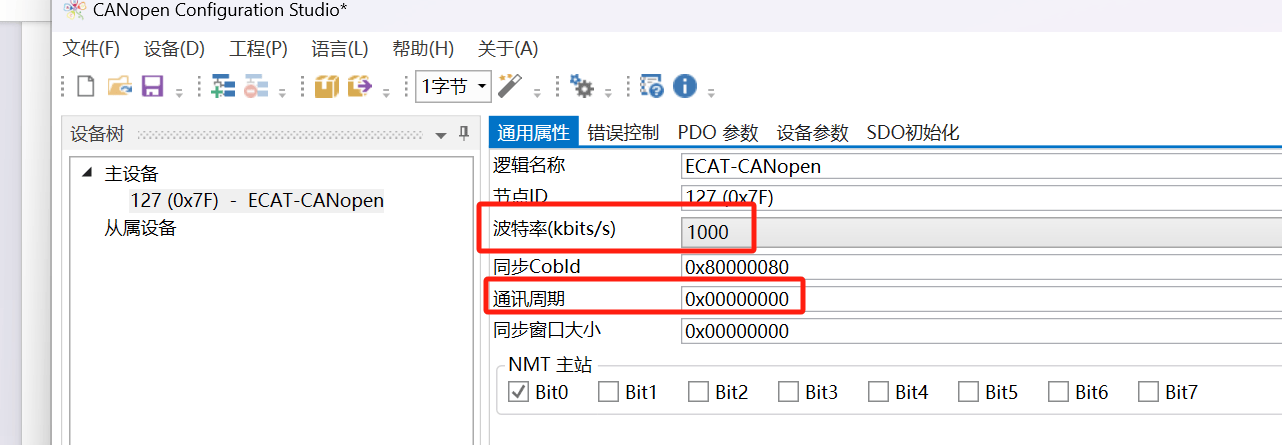

設置網關CANopen一側的波特率以及通訊周期側參數。

Canopen一側主要設置波特率及通訊周期參數，從站驅動器默認波特率與主站保持一致。

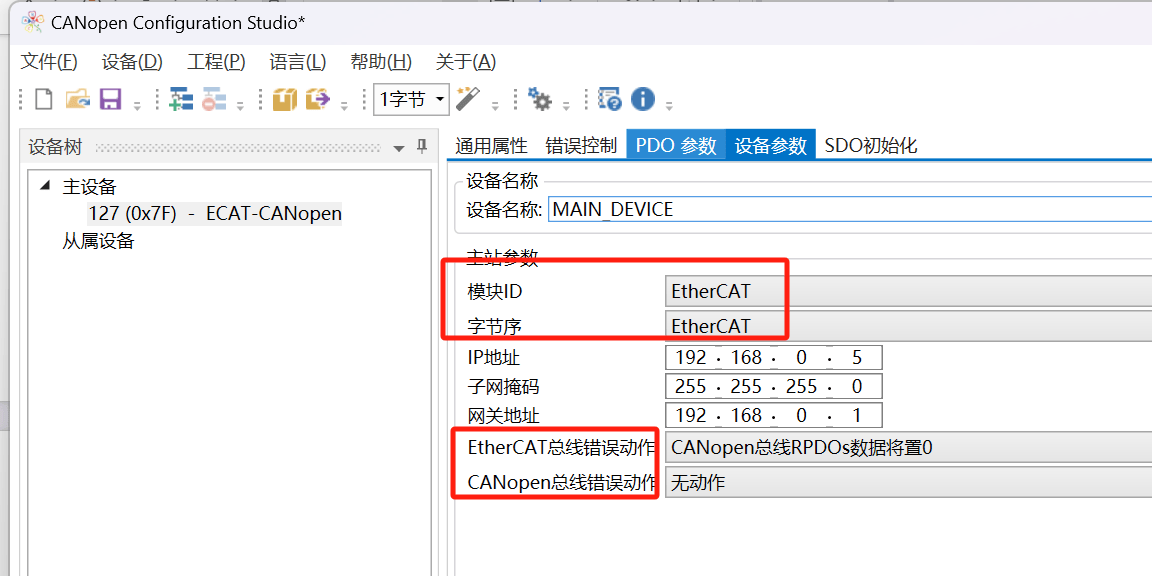

設備參數一側主要設置IP地址與字節傳輸?shù)拇笮《隧樞蛞约暗艟€后數據處理方式。

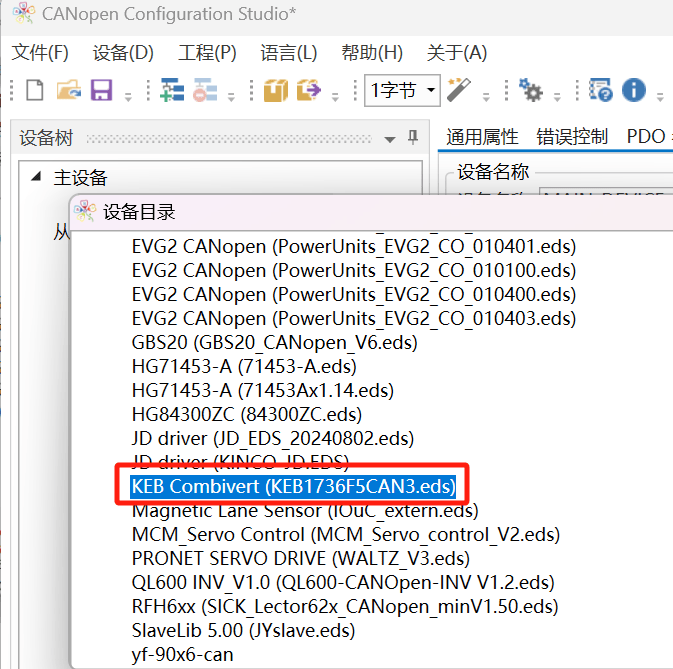

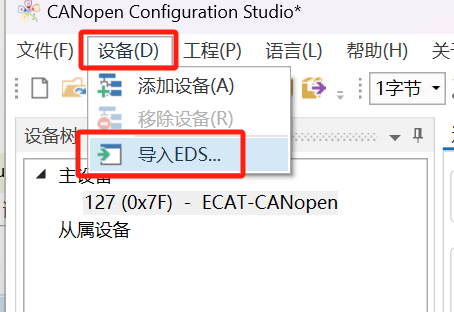

導入從站伺服EDS文件

導入后將從站添加進網關組態

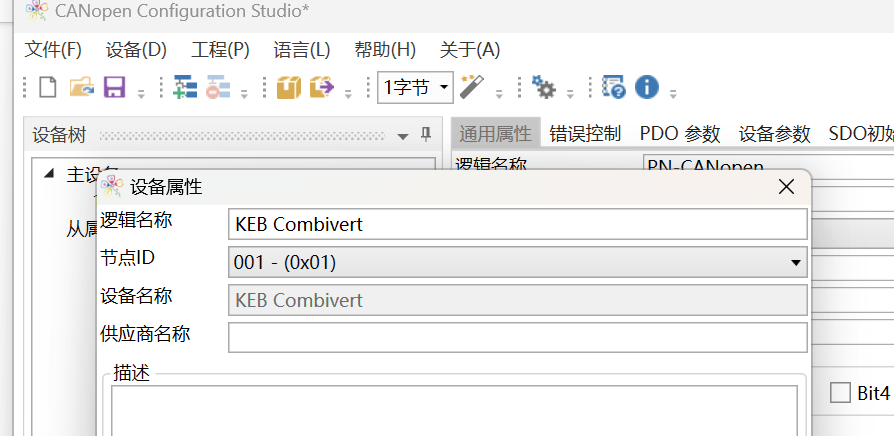

設置好從站地址（默認為1）

設置從站PDO所包含的索引參數，比如控制字，模式，位置，速度等。

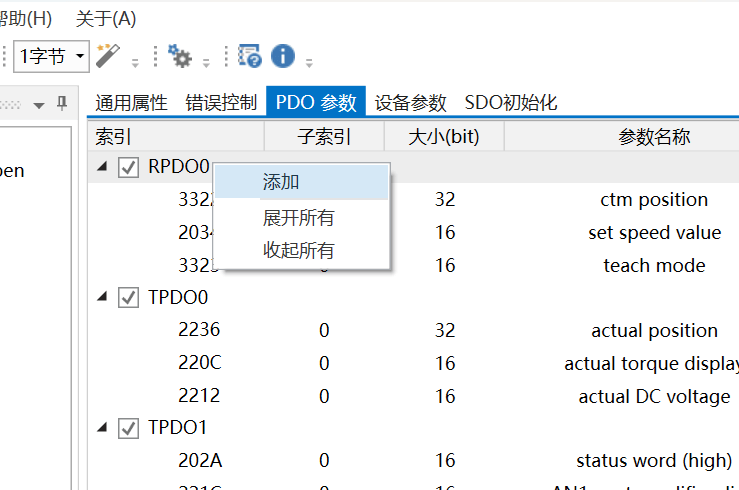

在PDO上點擊右鍵，選擇添加

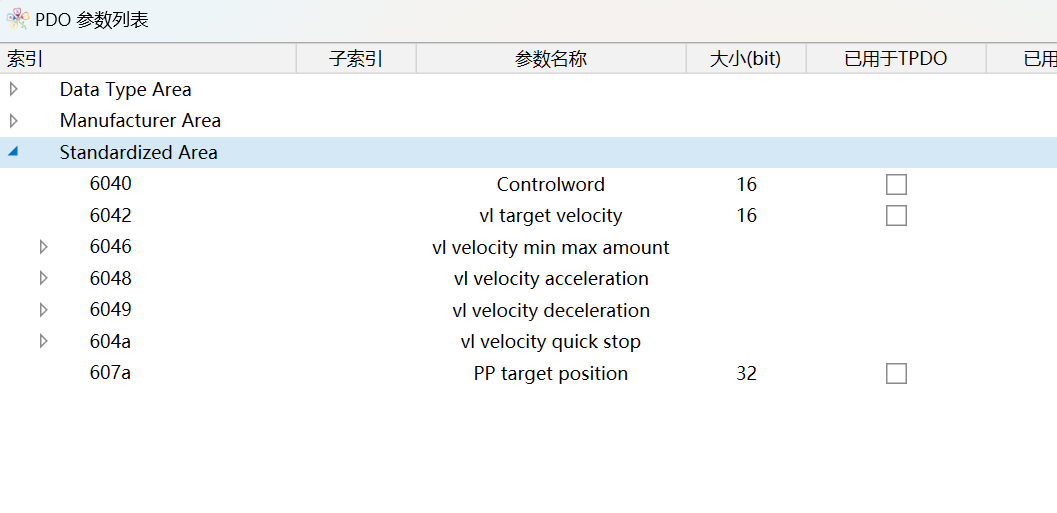

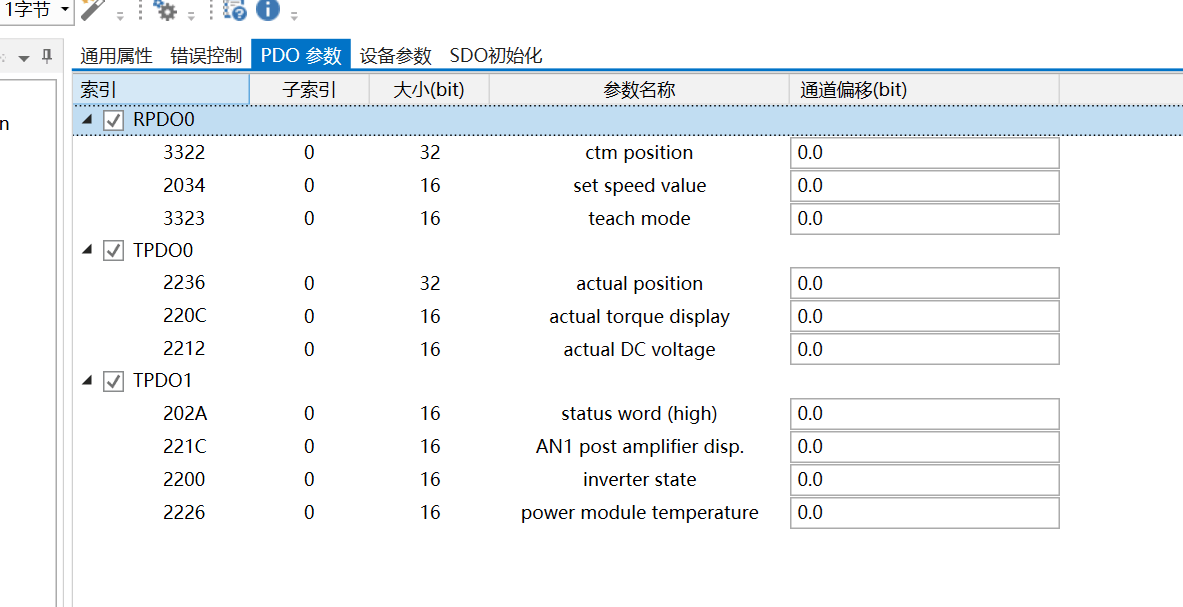

選擇需要用到的參數。

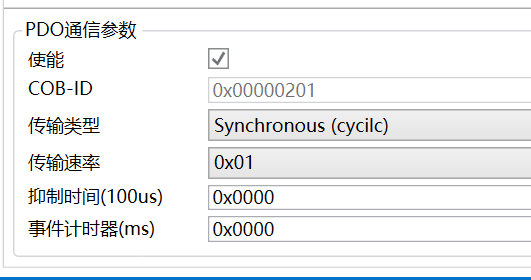

設置PDO的通訊參數，如傳輸類型，抑制時間，事件計時器等參數。

參數添加完成后分配參數的通道映射

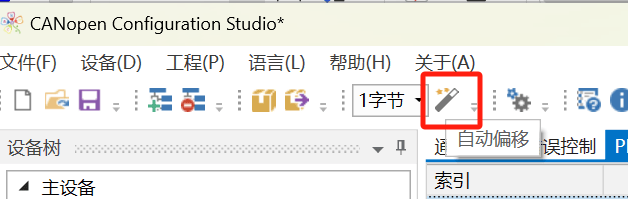

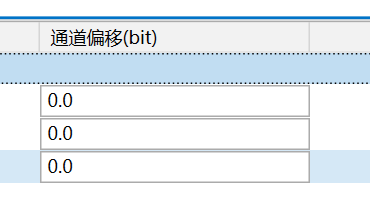

點擊自動偏移，網關會自動分配排序對應PLC一側的輸入輸出點。

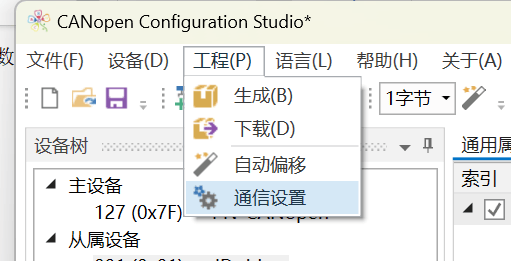

確認配置無誤后將組態下載至網關。首先點擊工程-通信設置。掃描網關默認IP（電腦與網關保持同一網段）連接后點擊生成-下載即可將配置下載進網關。

到此網關完整配置結束。

配置完成后將全部設備上電，待指示燈正常后即可正常使用。
