概述

DS2433是一款4K位1-Wire? EEPROM，用于識別和存儲與產品相關的信息。這個標簽或特殊產品信息可以通過最少的接口訪問，例如微控制器的一個端口引腳。DS2433帶有一個由工廠刻度的注冊碼，其中包括：48位唯一序列碼、8位CRC校驗碼和8位家族碼(23h),還帶有4096位用戶可編程EEPROM。讀寫DS2433所需的電源完全取自于1-Wire通信線。存儲器分為16頁，每頁256位。暫存器作為一個附加頁面，在寫存儲器時可用作緩沖器使用。數據先被寫入一個暫存器中，在此對其進行經校驗。隨后采用復制暫存器命令將數據傳送到存儲器中。這一過程可保證修改存儲器內容時數據的完整性。64位注冊碼為每個器件提供了一個保證唯一的標識，確保每個器件的絕對可追溯性，當有多個DS2433同時掛接在總線上并聯形成本地網絡時，可作為器件的節點地址使用。數據按照1-Wire協議串行傳送，僅需一條數據線和一條地線。PR-35以及SOIC封裝提供了一種緊湊的結構，允許采用標準安裝設備在印刷電路板上安裝和連接器件。典型的應用包括存儲校準系數、電路板標識、以及產品修正狀態。

數據表：*附件：DS2433系列4K位1-Wire EEPROM技術手冊.pdf
特性

• 4096位、電擦除、可編程只讀存儲器(EEPROM)
• 唯一的、由工廠光刻和檢驗的64位注冊碼(8位家族碼 + 48位序列碼 + 8位CRC校驗碼)保證每個器件絕對可識別，沒有任何兩個器件相同
• 內置的多結點控制器保證兼容于其它MicroLAN產品
• 存儲器劃分為16個256位存儲頁，以便分組存放數據
• 256位暫存器，具有嚴格的讀/寫協議，保證數據傳輸?shù)耐暾?/li>
• 將控制、尋址、數據和供電縮減到單條數據引腳上
• 可直接連接至微處理器的單個端口，通信速率高達16.3kbps
• 過驅動模式提升通信速度至142kbps
• 8位家族碼通知讀寫器按照DS2433要求進行通信
• 當閱讀器首次上電時進行在線檢測應答
• 低成本PR-35、SFN、倒裝片或8引腳SO表面貼裝封裝
• 允許在2.8V至6.0V的寬電壓范圍內和-40°C至+85°C溫度范圍下進行讀寫操作

應用

• 設備識別
• IEEE 1451.4傳感器TEDS
• 墨盒/色帶盒
• 醫用傳感器
• PCB識別
• 局端交換機、無線基站、PBX或其它基于模塊的機架系統的自配置

引腳配置

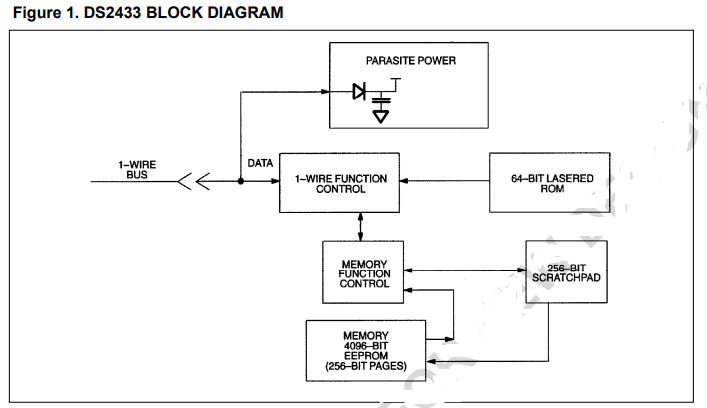

圖1中的框圖顯示了DS2433的主要控制部分和存儲器部分之間的關系。DS2433有三個主要數據組件:1) 64位激光ROM，2) 256位暫存，3) 4096位EEPROM。單線協議的層次結構如圖2所示?？偩€主機必須首先提供六個ROM功能命令之一，1)讀取ROM，2)匹配ROM，3)搜索ROM，4)跳過ROM，5)過驅動-跳過ROM或6)過驅動-匹配ROM。以正常速度執行過驅ROM命令字節后，器件將進入過驅模式，所有后續通信以更高的速度進行。這些ROMfunction命令所需的協議如圖9所示。在ROM功能命令成功執行后，存儲器功能變得可訪問，并且主機可以提供四個存儲器功能命令中的任何一個。這些存儲功能命令的協議如圖7所示。所有數據首先從最低有效位讀取和寫入。
