基于RV1126開發板的電源電路設計
系統供電電壓是9~18V，標準12V。電源電路包括輸入保護，12V轉5V，12V轉3.3V，3.3V轉1.8V。
1. 輸入保護電路
系統輸入保護電路有自恢復保險絲，二極管，2個TVS管。自恢復保險絲在后級發生短路時，會過流斷開；同時在輸入端出現過壓，擊穿TVS管時，也能起到斷開保護。當后級恢復正常之后，自恢復保險絲會恢復正常工作狀態。TVS管D40提供共模保護，為電源正和電源負建立了到大地的泄放路徑；TVS管D37提供差模，為電源正和電源負之間建立了泄放路徑。二極管是提供電源防反接保護。

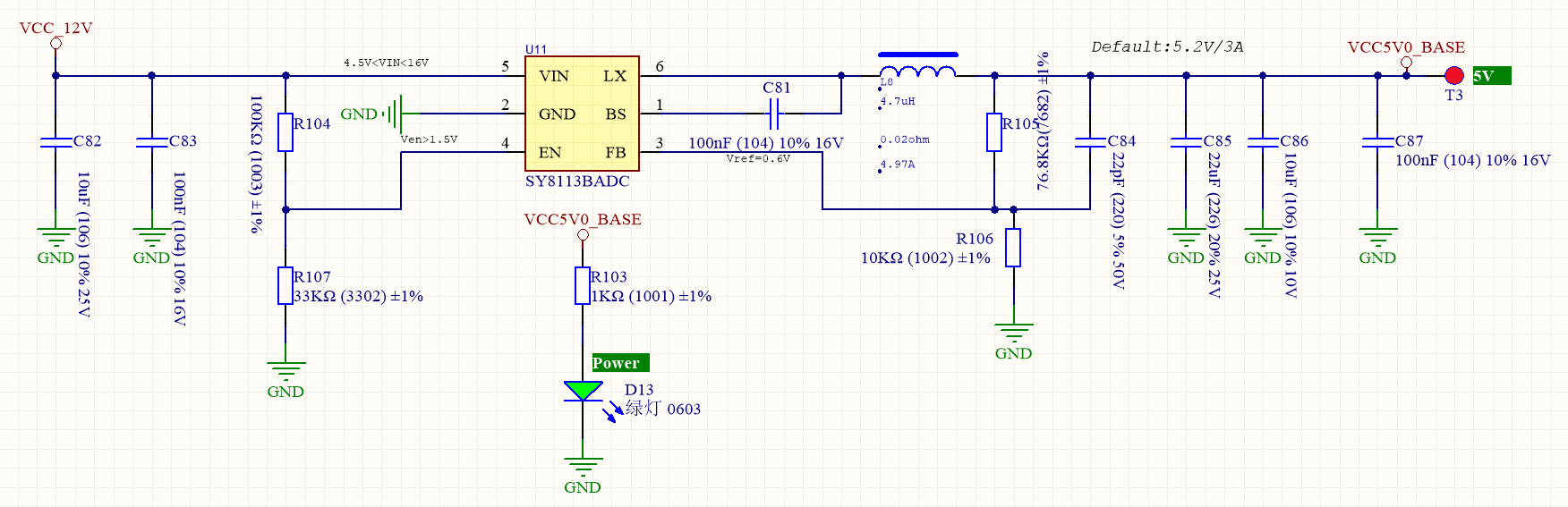

2. 12V轉5V電路
系統12V轉5V電路采用SY8113BADC，輸出電流為3A，輸出電源接綠色LED，當5V電壓正常輸出時，LED燈亮。

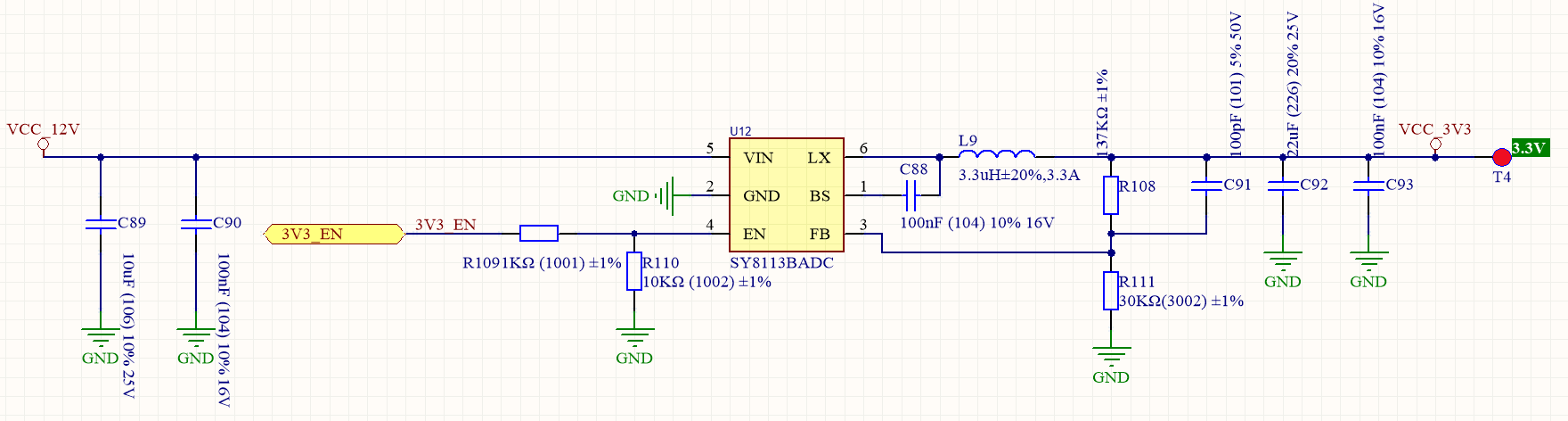

3. 12V轉3V電路
系統12V轉3.3V電路采用SY8113BADC，輸出電流為3A，使能腳連接到CPU的GPIO，等CPU啟動之后，再控制該引腳使能。
審核編輯 黃宇
